소개

M-LAG는 Multi-Chassis 링크 어그리게이션 그룹의 약자로, MC-LAG라고도 하며, 여러 장치에 걸쳐 LAG를 구현하기 위해 고안된 메커니즘입니다.

M-LAG를 운영할 때, 관련된 두 장치는 트래픽 Forwarding을 위해 논리적으로 단일 엔티티로 기능합니다. 루프 방지 및 장치 중복성 측면에서 스태킹과 유사한 효과를 제공하여, 번들링을 통한 링크 중복성과 단일 장치 장애에 대한 중복성을 모두 가능하게 합니다. 그러나 스태킹과는 크게 다릅니다: 스태킹 시스템에서는 모든 장치의 제어가 마스터 장치에 통합되지만, M-LAG 시스템에서는 두 장치의 제어가 독립적으로 유지되어 단일 장애점이 전체 시스템에 영향을 미치는 것을 방지합니다.

또한 스태킹은 업그레이드(전체 시스템 업그레이드 필요)나 교체 시 패킷 손실이 장기화되는 경우가 많습니다. 반면 M-LAG는 두 장치에서 개별적으로 트래픽 전환이 가능하며, 순차적인 업그레이드나 교체가 이루어지므로 전 과정에 걸쳐 비즈니스 연속성을 보장합니다. 캠퍼스 네트워크 장비가 더 높은 기준을 요구하고, 비즈니스 중단 시간과 네트워크 신뢰성에 대한 요구 사항이 점점 더 엄격해짐에 따라, M-LAG는 효율적이고 신뢰할 수 있는 가상화 기능을 제공하는 데 필수적입니다.

M-LAG의 상세 설정에 앞서, 다음 주요 용어와 그 정의를 사전에 소개하고 이해해야 합니다:

• 피어 장치: 동일한 M-LAG를 운영하는 두 스위치를 피어 장치라고 합니다. 스태킹과 달리 정상 작동 시 두 스위치는 역할이 동일하며, 뚜렷한 "마스터"나 "멤버"가 없기 때문에 피어 장치라고 부릅니다.
• M-LAG 도메인: M-LAG의 도메인으로, 두 피어 스위치로 구성된 듀얼 액티브 시스템과 이들 간에 협상 또는 제어 메시지를 전송하는 링크를 포함합니다.
• 피어 링크: M-LAG 도메인 내에서 두 M-LAG 피어 스위치를 직접 연결하는 링크로, M-LAG 제어 정보 교환, 테이블 항목 동기화 및 전달되는 Forwarding 서비스 트래픽 일부 전송을 담당합니다.
• DAD: 듀얼 액티브 감지(Dual-Active Detection)의 약자로, 피어 링크 장애나 동기화 실패로 인해 두 M-LAG 피어 장치가 모두 활성 상태로 오작동하는 "듀얼 액티브" 시나리오를 식별하고 완화하기 위해 설계된 메커니즘입니다. 피어 링크가 장애 발생 시 두 피어는 동기화에 실패하고 M-LAG 시스템이 분할됩니다. 두 피어가 서로 동기화하지 않은 상태로 계속 작동하면 네트워크에 혼란을 초래할 수 있습니다. DAD는 분할(일명 "브레인 스플리팅") 후에도 M-LAG 피어 스위치가 여전히 작동 중인지 감지하고, 피어 중 하나의 M-LAG 작동을 중지시켜 M-LAG 도메인 내에서 트래픽 Forwarding이 원활하게 유지되도록 합니다.
• DAD-Link: DAD 수행을 위해 두 M-LAG 피어 스위치를 연결하는 직접 링크로, 순수 IP 기반 감지 방식이므로 DAD-link에 포함된 포트는 라우팅된 포트 역할을 합니다.
• M-LAG 멤버 포트: M-LAG 피어 장치의 포트로서 클라이언트에 연결되어 클라이언트와 M-LAG 피어 장치 간 LAG를 형성합니다.
• 고아 포트: M-LAG 멤버 포트로 설정되지 않은 포트 또는 LAG입니다. 고아 포트에 연결하면 트래픽이 M-LAG 시스템에 합류하지 않으므로 중복성을 보장할 수 없습니다.
• 듀얼 홈 액세스: 클라이언트 장치가 M-LAG 도메인 내의 두 M-LAG 피어 장치에 모두 연결되어 피어 장치 간에 LAG를 형성하는 연결 방식입니다.
• 싱글 홈 접속: 클라이언트 장치가 M-LAG 도메인 내 단일 M-LAG 피어 장치에만 연결하고 피어 장치 간 LAG를 형성하지 않는 연결 방식입니다. 싱글 홈 장치의 중복성은 보장되지 않습니다.

M-LAG 구축 시 피어 링크는 주로 MAC 주소 테이블, ARP 테이블 및 기타 런타임 상태 정보와 같은 동적 테이블 항목의 동기화를 촉진하여 M-LAG 피어 장치 전반에 걸쳐 일관된 트래픽 Forwarding 및 루프 방지를 보장합니다. 그러나 M-LAG는 피어 간 설정을 자동으로 동기화하지 않습니다. 따라서 M-LAG 관련 기능의 운영 일관성을 확보하려면 양 M-LAG 피어 장치에 동일한 설정을 수동으로 적용해야 합니다. 이 요구 사항은 피어 링크 인터페이스, LAG 또는 LACP 매개변수, 글로벌 및 포트 IGMP 스누핑 상태, 중복성 프로토콜 등 특정 M-LAG 관련 설정에만 적용됩니다. 각 장치에서 관련 없는 기능을 독립적으로 관리할 수 있도록 허용하는 전체 스위치 구성에는 적용되지 않습니다.

요구 사항

• Omada S6500 및 S7500 시리즈 스위치
• Omada Pro 네트워크 시스템 v6.1 이상

설정

다음 섹션에서는 Omada Pro 네트워크 시스템에서 연동된 Omada S6500 및 S7500 스위치에 대한 M-LAG 설정의 간단한 예시를 제시합니다. 설정은 두 가지 시나리오를 기반으로 제공됩니다:

첫 번째 시나리오는 M-LAG 시스템이 레이어 3 Forwarding 또는 IP Forwarding을 처리하지 않고 레이어 2 Forwarding과 중복성만 제공하는 경우입니다.

두 번째 시나리오는 M-LAG 시스템이 레이어 3 Forwarding 또는 IP Forwarding을 처리하여 레이어 2 및 레이어 3 중복성을 모두 제공하는 경우입니다.

레이어 2 Forwarding만 처리하는 M-LAG 시스템 설정

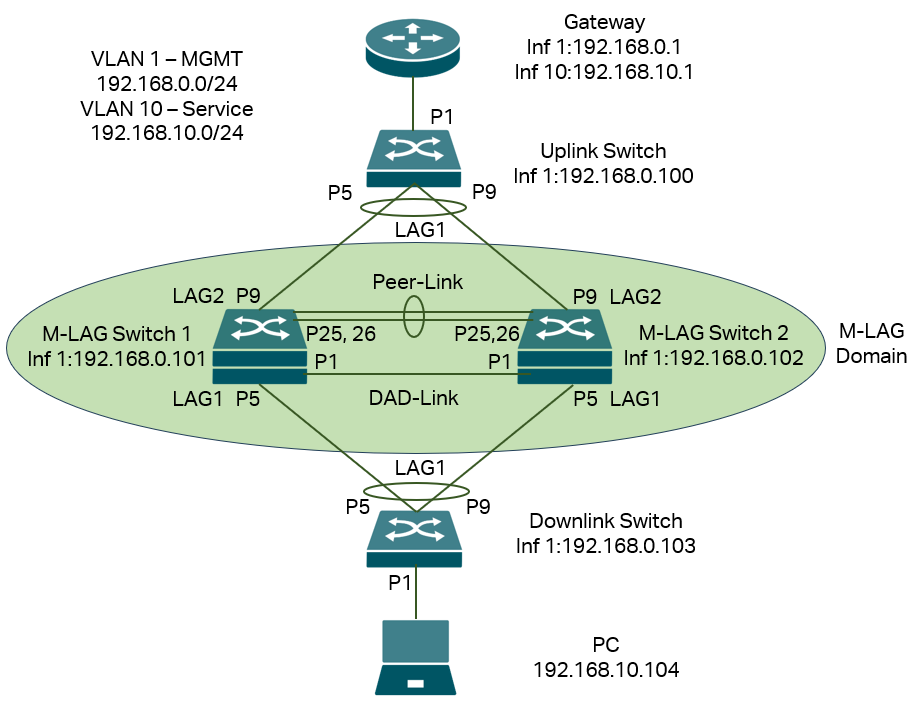

이 시나리오의 토폴로지는 다음과 같습니다:

이 시나리오에서는 관리를 위해 VLAN 1을 사용하므로 모든 장치의 VLAN 1 인터페이스에 관리용 IP 주소가 할당됩니다. 그러나 트래픽을 처리하는 서비스 VLAN(VLAN 10)의 경우 PC와 라우터만 해당 VLAN의 IP 주소를 가진 인터페이스를 보유합니다. 중간에 위치한 모든 스위치(M-LAG 시스템 포함)는 레이어 2 Forwarding만 처리하므로 VLAN 10 인터페이스가 필요하지 않습니다. 이 예시에서 모든 IP 주소는 정적으로 설정됩니다. M-LAG 피어 장치에는 정적 IP 주소를 설정하는 것이 권장됩니다. DHCP 패킷이 다른 피어 장치로 전송되어 피어 장치 간 DHCP 상호작용에 문제를 일으킬 수 있기 때문입니다. M-LAG와 관련이 없는 다른 장치의 경우 DHCP 사용도 가능합니다.

간단히 말해, 우리가 해야 할 작업은 장치를 전원 켜기, VLAN, 인터페이스 및 IP 주소 설정, 피어 장치에서 M-LAG 활성화, 피어 링크, DAD 링크, 멤버 포트 및 M-LAG 피어 장치와 다른 장치 간 LAG 설정, 모든 포트 및 LAG에 VLAN 상태 설정입니다.

1단계. 모든 장치의 전원을 켭니다. 단, 토폴로지 상의 DAD-링크와 피어-링크는 연결하지 마십시오. LAG의 경우 모든 케이블을 연결하지 마십시오. LAG, 피어 링크 및 DAD 링크가 구성되지 않은 상태에서 모든 케이블을 연결하면 토폴로지에 충돌과 혼란이 발생할 수 있습니다. LAG의 경우 먼저 장치를 서로 다른 포트에 연결하고, 토폴로지에 표시된 LAG 포트가 비어 있는지 확인하십시오. 그렇지 않으면 나중에 LAG 설정 중에 연결이 끊어질 수 있습니다. 연결 후 장치를 Omada Pro 네트워크 시스템에 연동하십시오.

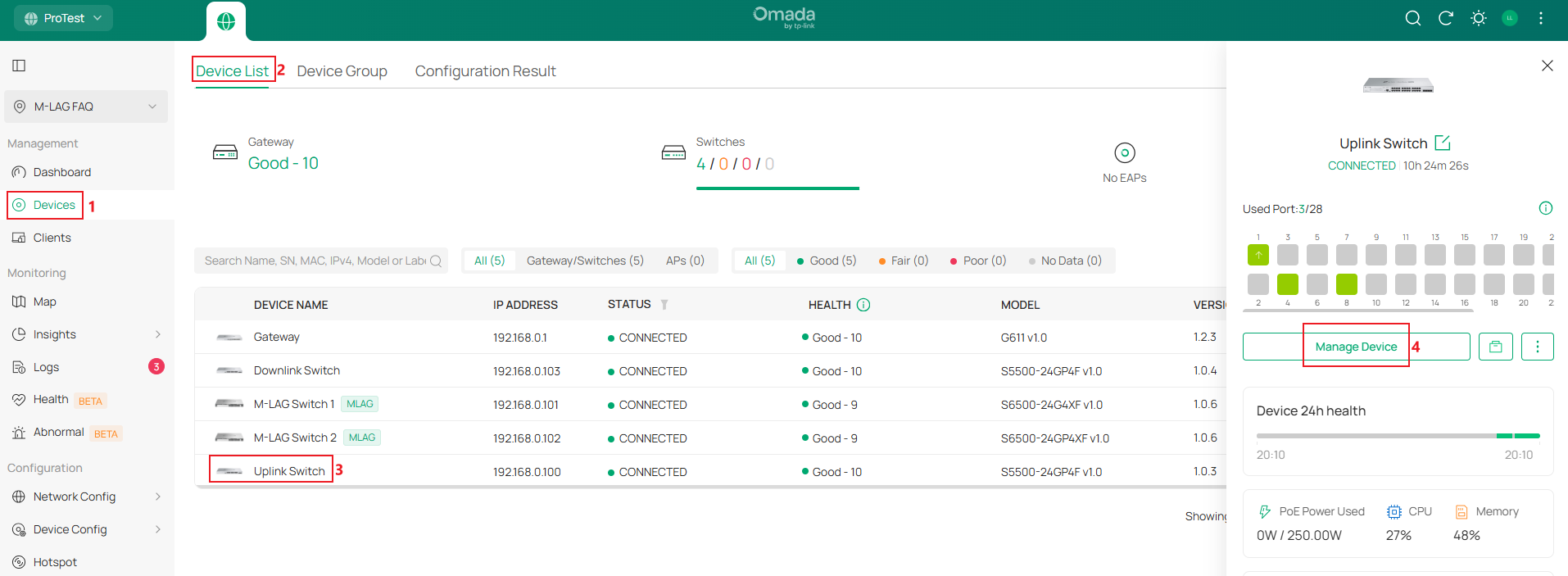

2단계. 모든 스위치에서 VLAN 1 인터페이스의 IP 주소를 정적으로 설정하십시오. 이는 M-LAG 생성 시 및 운영 중 관리 IP 주소가 안정적으로 유지되도록 합니다. 장치 -> 장치 목록으로 이동하여 스위치를 클릭한 후, 팝업 페이지에서 장치 관리를 클릭하십시오.

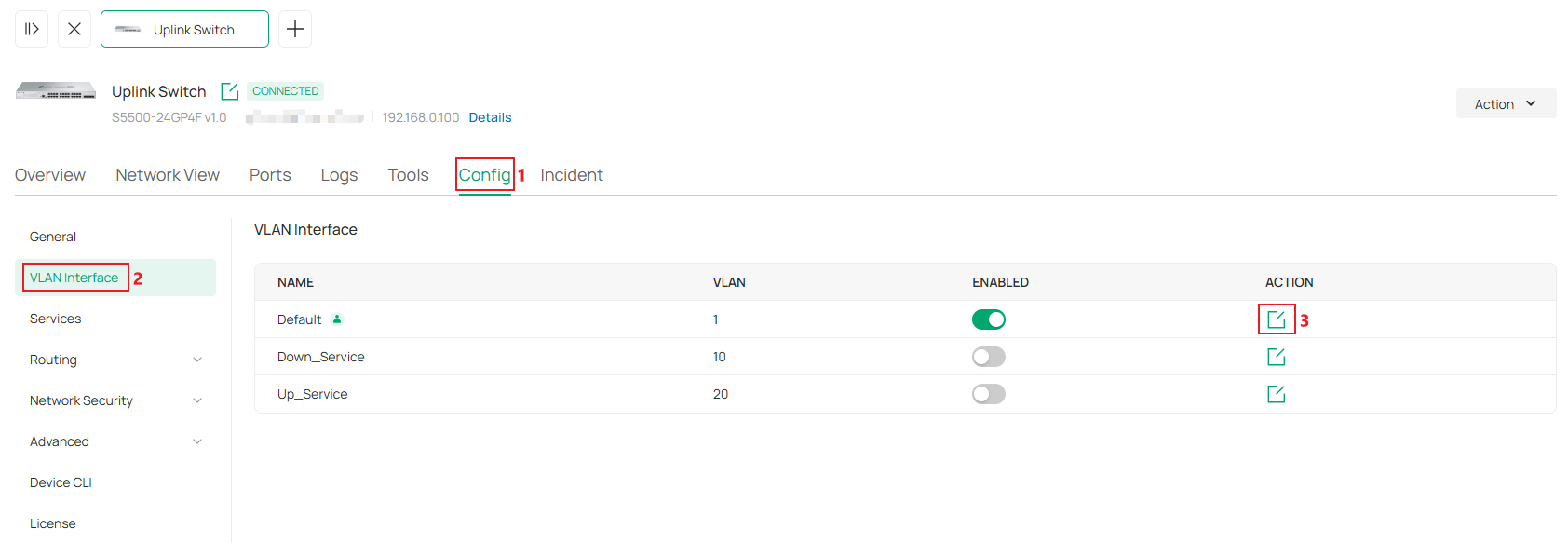

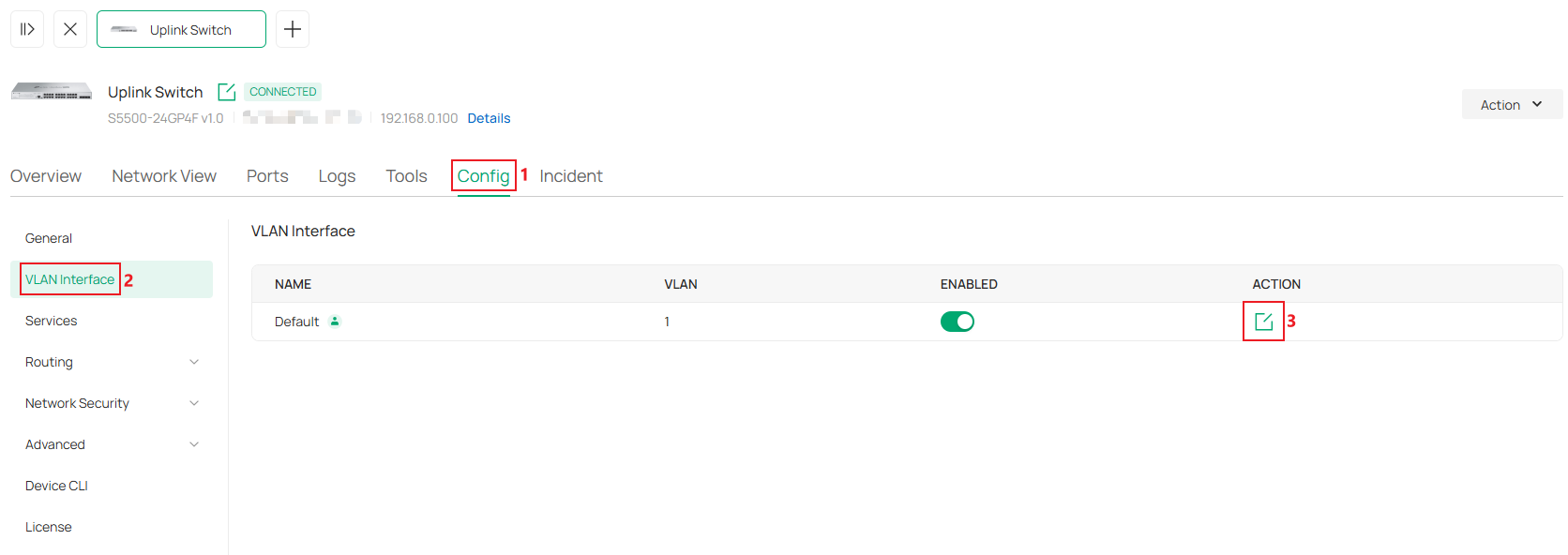

그런 다음 구성 -> VLAN 인터페이스로 이동하여 VLAN 1의 편집 버튼을 클릭합니다.

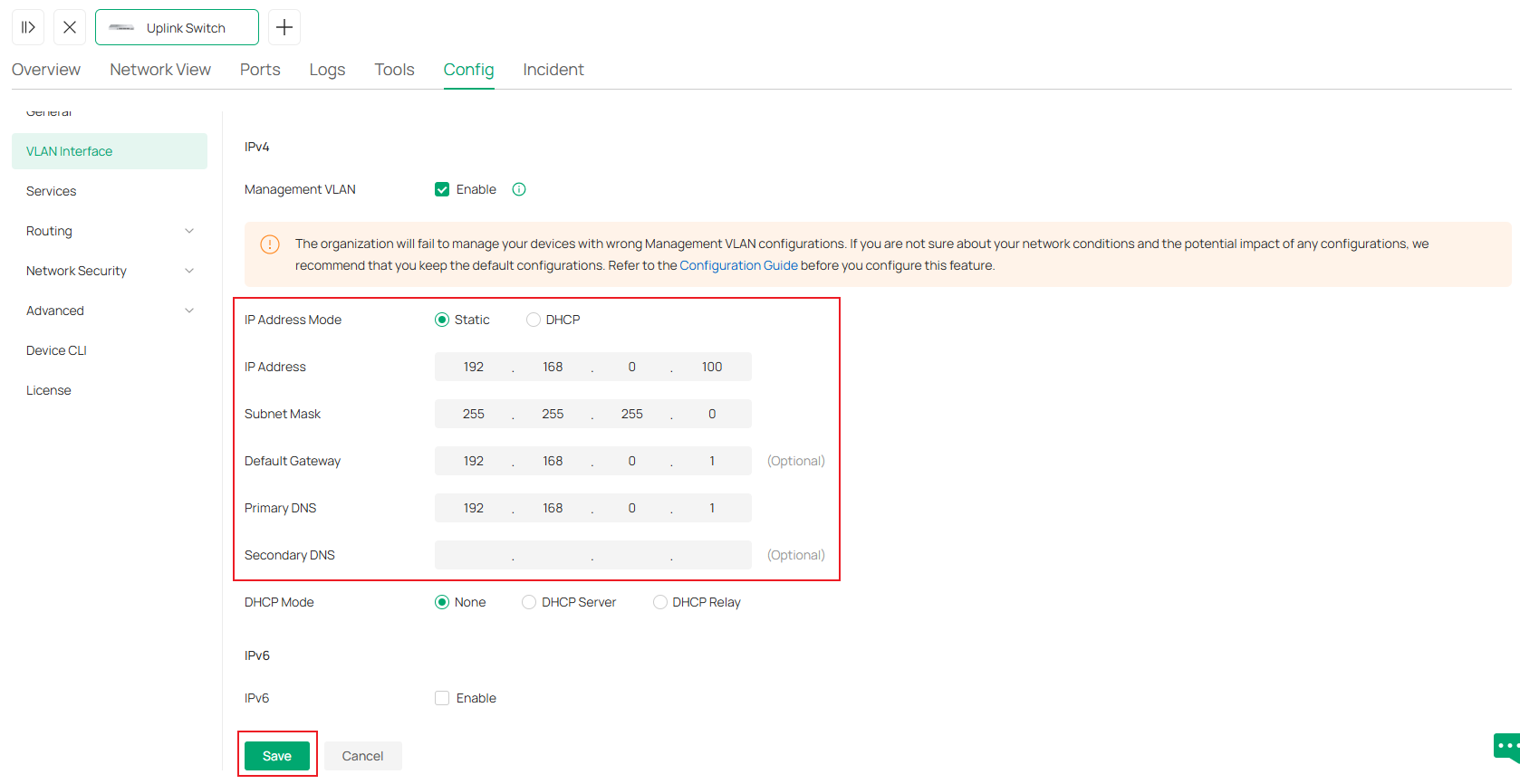

설정 페이지에서 IP 주소 모드를 정적으로 설정하고, IP 주소, 서브넷 마스크, 기본 게이트웨이 및 기본 DNS를 입력한 후 저장을 클릭하여 설정을 완료합니다.

해당 사이트의 모든 스위치에 대해 이 과정을 연동하면, 최종적으로 이 사이트의 모든 스위치가 관리 VLAN 인터페이스(이 예시에서는 기본 VLAN이기도 함)에 대해 정적 IP 주소를 사용하게 됩니다.

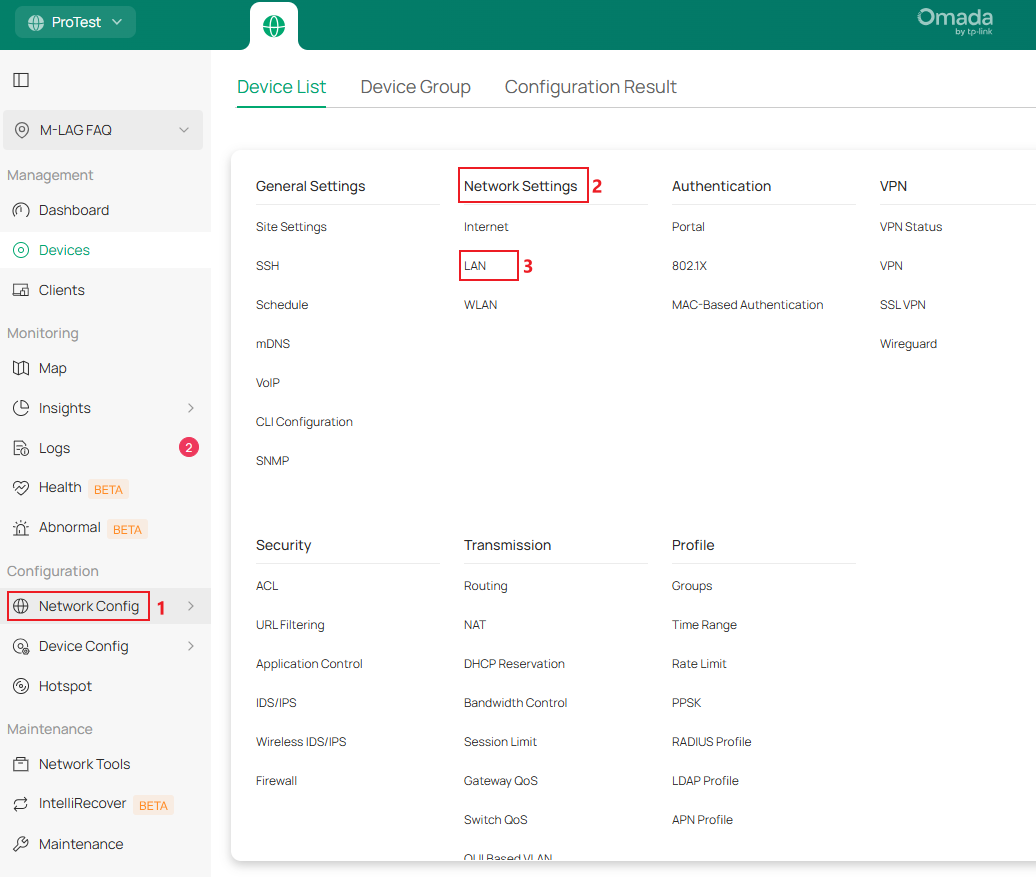

3단계. 사이트 내 서비스 네트워크용 VLAN 10 생성. 네트워크 구성 -> 네트워크 설정 -> LAN으로 이동합니다.

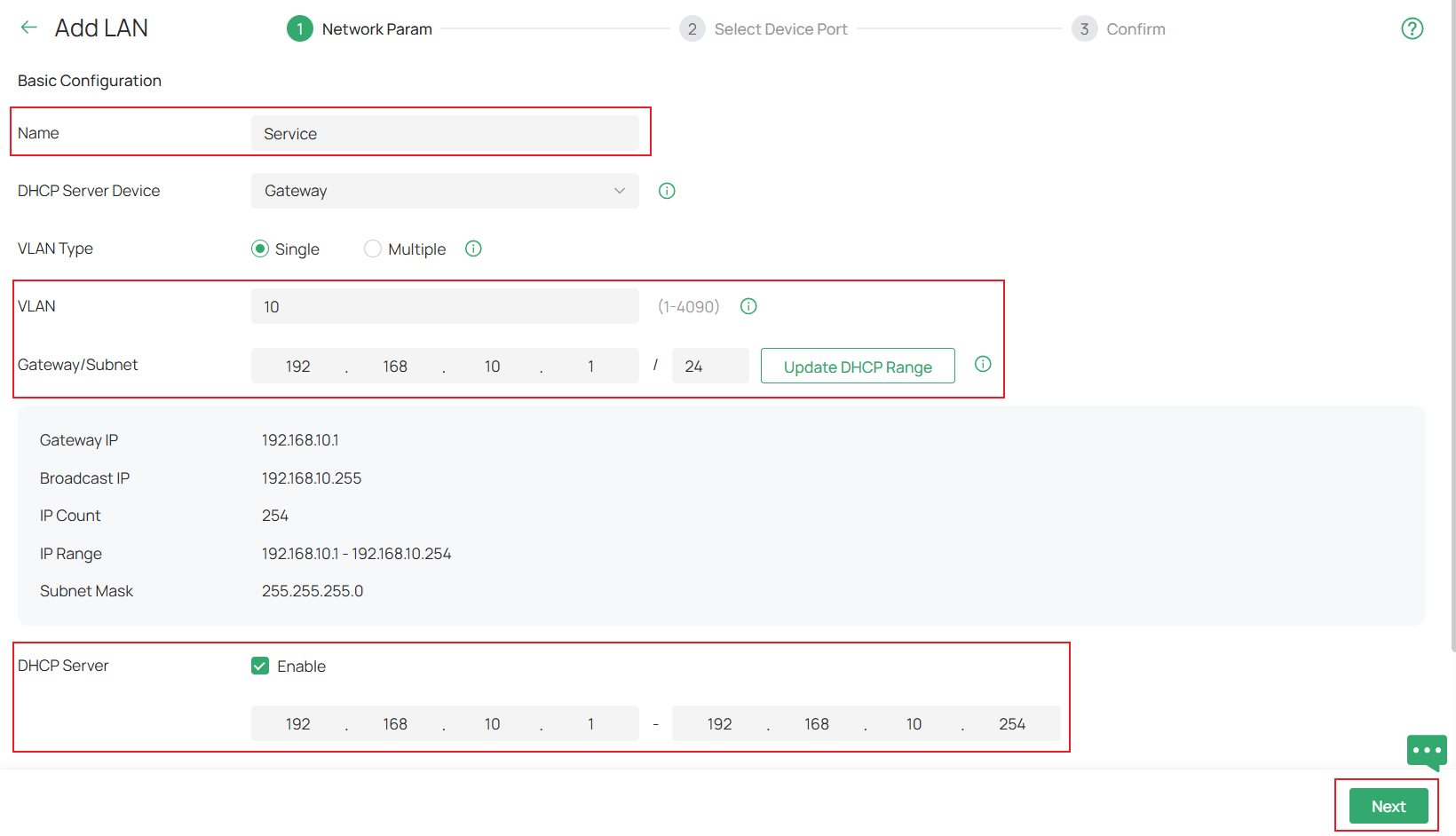

추가 버튼을 클릭하고, 설정 페이지에서 예시 토폴로지에 따라 이름, VLAN ID, 라우터/서브넷 및 DHCP 서버를 설정한 후 다음을 클릭하여 다음 단계로 진행합니다.

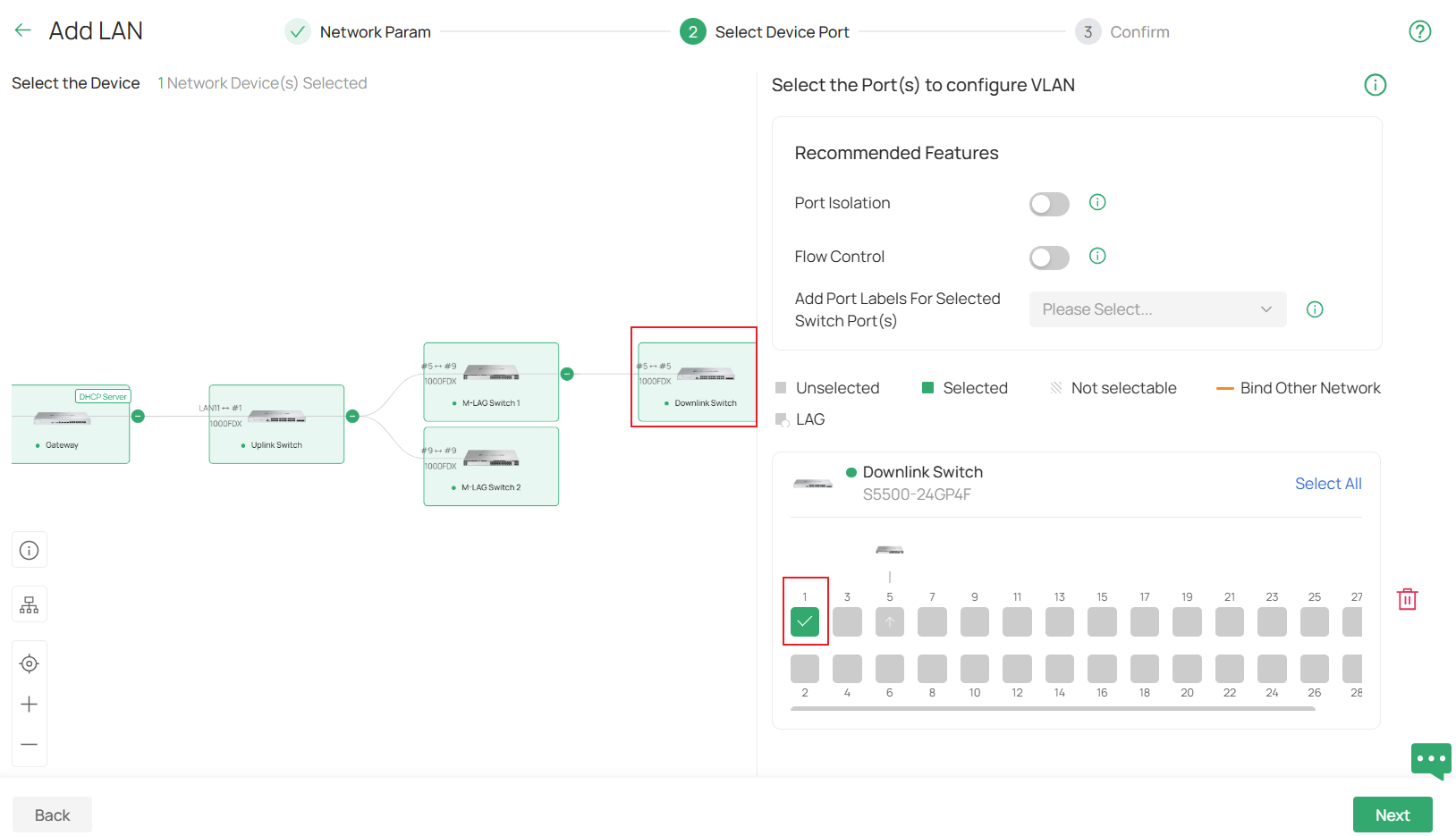

장치 포트 선택 단계에서 장치를 선택하고 PC와 같은 최종 장치에 연결될 포트를 선택합니다. 이렇게 하면 해당 포트가 VLAN 10의 액세스 포트가 됩니다. 본 예시에서는 다운링크 스위치의 포트 1입니다. 다음을 클릭하여 진행합니다.

마지막으로 확인 페이지에서 모든 매개변수가 올바르게 설정되었는지 다시 한번 확인한 후 적용을 클릭하여 새 LAN 생성을 완료합니다.

4단계. 양쪽 피어 스위치에서 M-LAG를 활성화하고 피어 링크 및 DAD 링크를 설정합니다. 피어 링크의 경우 최고 포트 속도로 작동하는 업링크 포트만 사용할 수 있습니다. 즉, 피어 링크로 사용되는 매체는 업링크 포트의 최고 속도와 일치해야 합니다. 예를 들어 업링크 포트가 10G SFP+ 포트인 경우 1G DAC를 사용하여 피어 링크를 구성할 수 없습니다. 여러 포트를 피어 링크 포트로 구성하여 다중 링크를 피어 링크로 설정할 수도 있습니다. DAD 링크의 경우 앞서 언급한 바와 같이 순수 IP 기반 링크이며 양측 포트가 라우팅된 포트 역할을 수행하므로 DAD 링크 설정 시 피어 및 출발지 IP 주소를 지정해야 합니다.

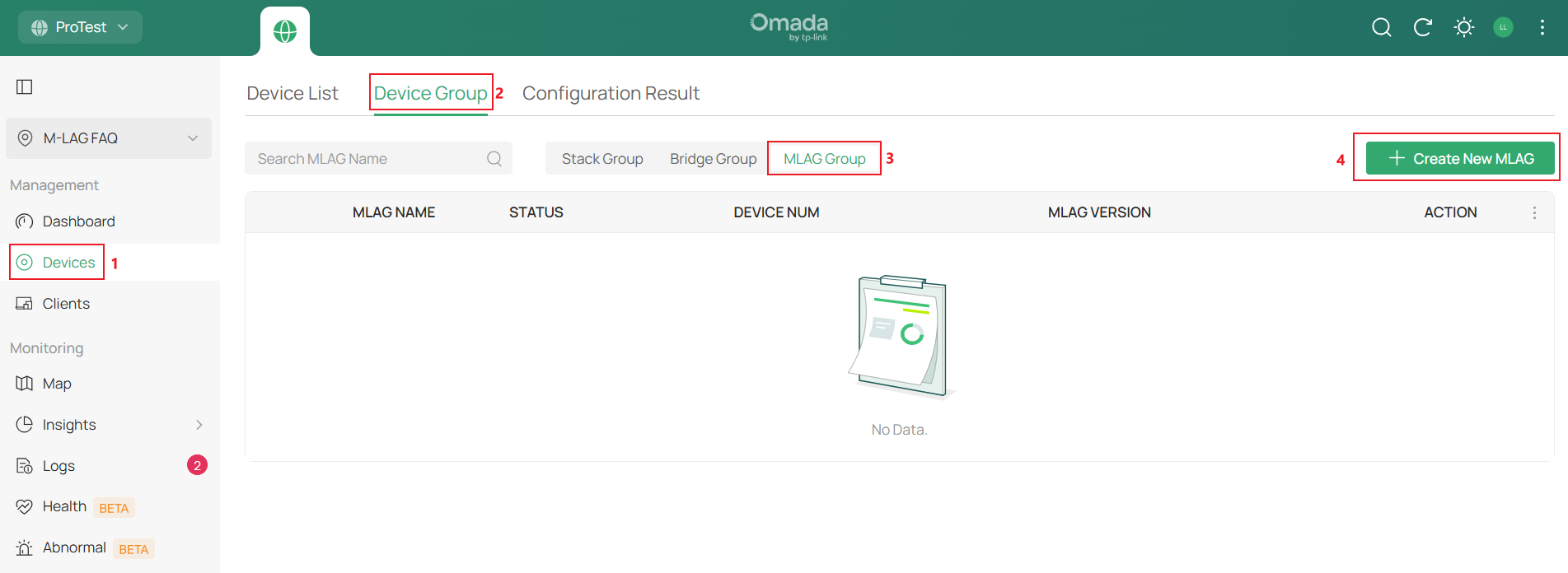

장치( Devices ) -> 장치 그룹(Device Group ) -> MLAG 그룹(MLAG Group)으로 이동하여 새 MLAG 생성(Create New MLAG)을 클릭합니다.

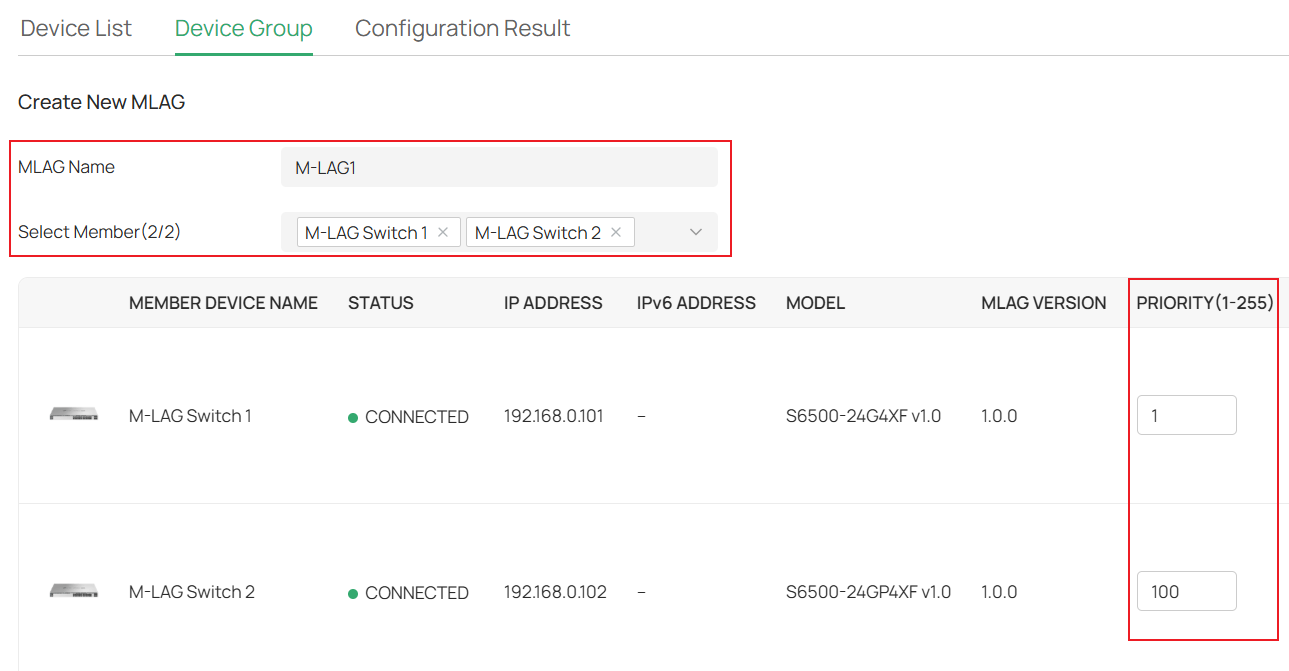

MLAG 이름을 설정하고, M-LAG 연결을 설정할 두 개의 멤버 스위치를 선택하고, 원하는 우선 순위를 입력합니다. 이는 M-LAG 연결에 문제가 발생할 경우 모든 트래픽 Forwarding을 인수할 스위치에만 영향을 미칩니다.

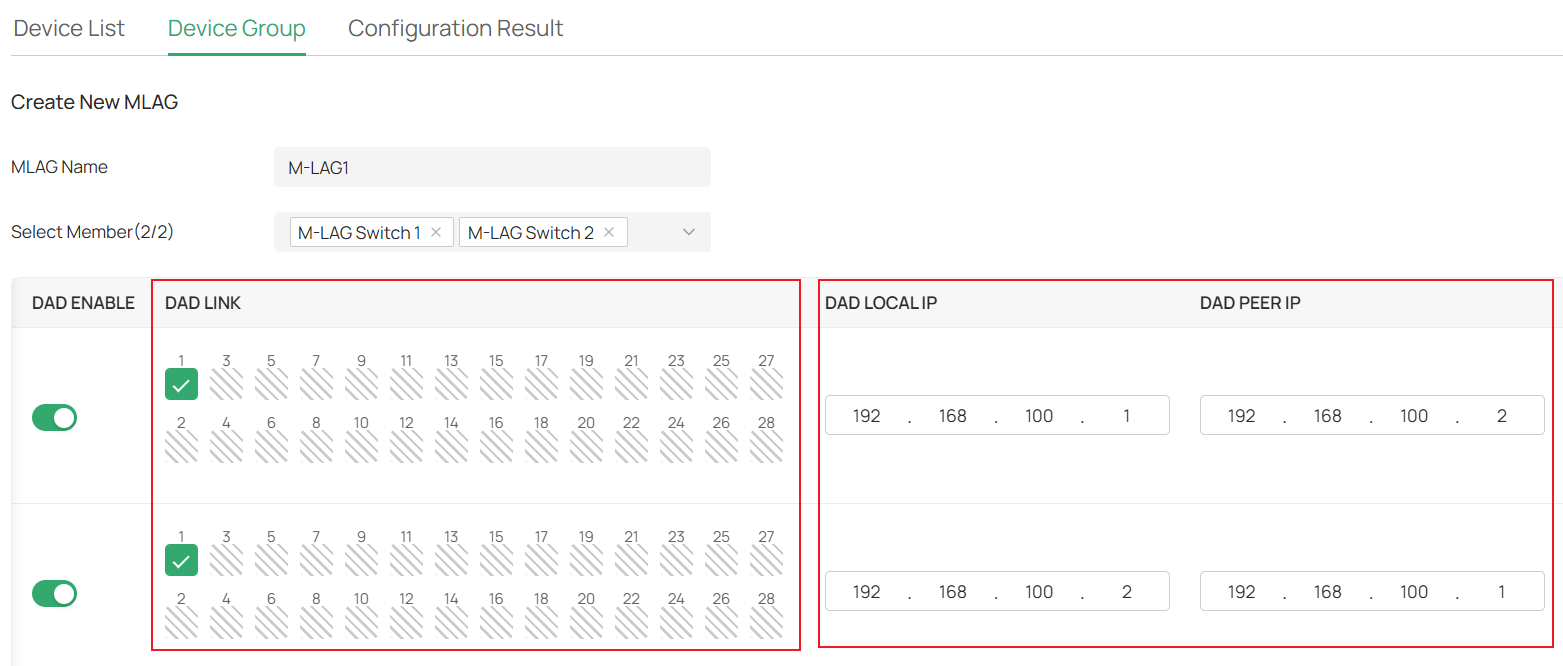

오른쪽으로 스크롤하여 양쪽 구성원 스위치의 DAD 링크 포트를 선택한 후, 해당 DAD 로컬 IP와 DAD 피어 IP를 설정합니다. DAD 로컬 IP와 DAD 피어 IP는 서로 일치해야 하며 기존 서브넷과 충돌하지 않아야 합니다. 여기서는 192.168.100.1과 192.168.100.2를 사용합니다.

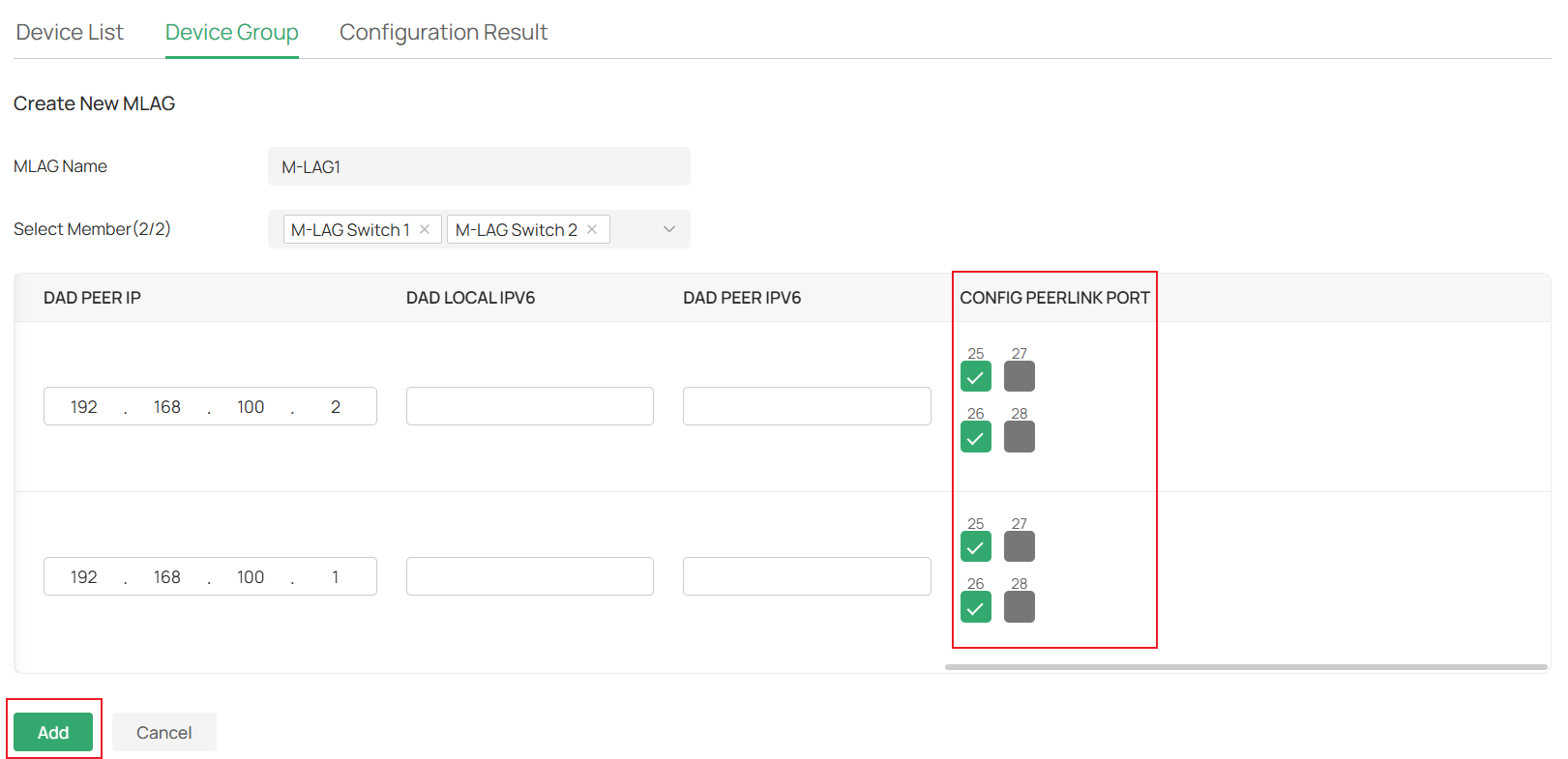

오른쪽으로 스크롤하여 피어 링크 구성 섹션에서 피어 링크 연결에 사용할 포트를 선택합니다. 이 예시에서는 포트 25와 26을 선택합니다. 설정을 완료한 후 추가를 클릭합니다.

이제 피어 링크와 DAD 링크 설정을 완료했습니다. 토폴로지에 따라 피어 링크와 DAD 링크 케이블을 연결하십시오.

5단계. 스위치에 필요한 모든 LAG 생성 M-LAG는 장치 간에 LAG를 생성하므로, 양쪽 M-LAG 피어 스위치에서 각각 별도로 LAG를 설정합니다. 동일한 LAG ID를 가진 LAG 내의 포트는 장치 간 동일한 LAG로 간주되어 다른 장치에 연결하기 위해 함께 작동합니다. 이러한 LAG는 M-LAG 멤버 포트로 설정되며, M-LAG 멤버 포트에서 들어오는 트래픽은 M-LAG 규칙에 따라 전달됩니다.

예를 들어, 업링크 스위치에서 포트 5와 9를 패시브 LACP로 LAG1에 추가합니다. 장치 -> 장치 목록으로 이동하여 스위치를 클릭한 후, 팝업 페이지에서 장치 관리를 클릭합니다.

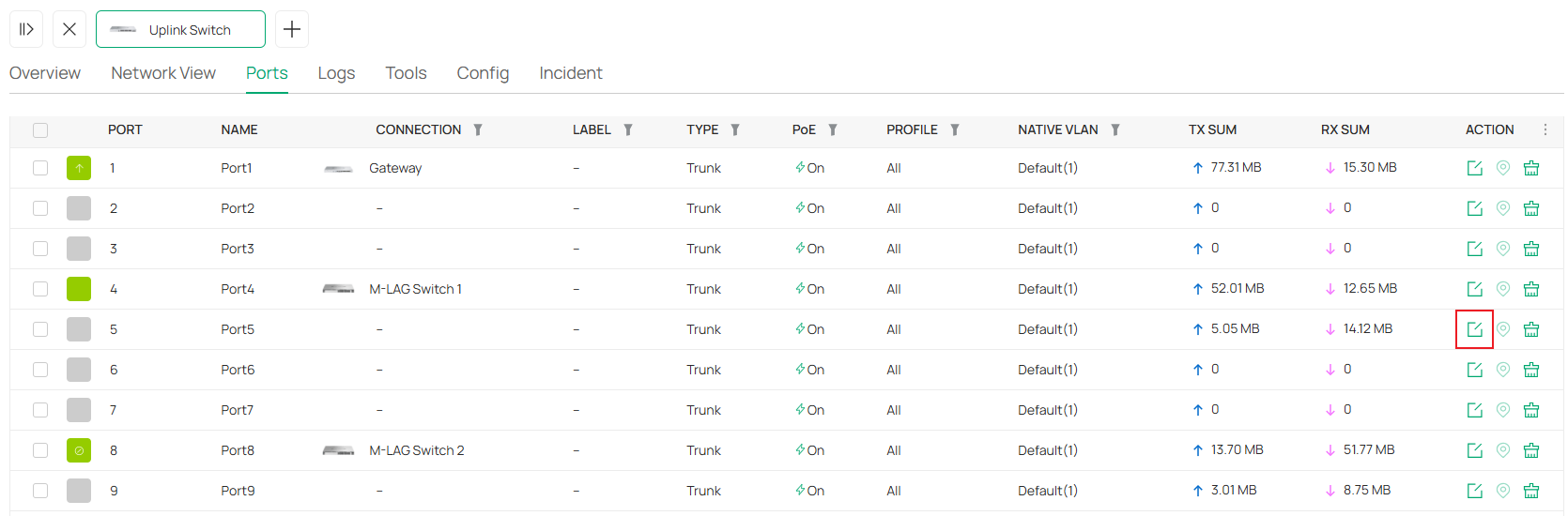

스위치 설정 페이지에서 '포트'로 이동한 후 LAG 멤버 포트 중 하나의 '편집' 버튼을 클릭합니다.

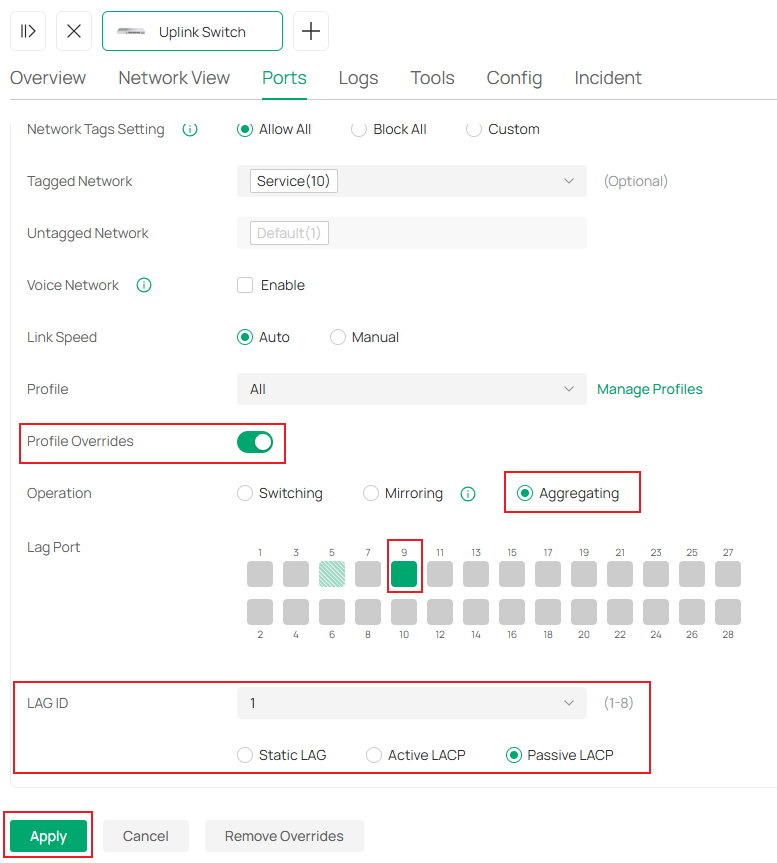

포트 설정 페이지에서 프로필 재정의( Profile Overrides)를 활성화하고, 동작(Operation)을 집계( Aggregating)로 선택합니다. 다른 LAG 멤버 포트를 선택하고, LAG ID를 1로, 모드를 수동 LACP(Passive LACP)로 설정합니다. 적용(Apply )을 클릭하여 LAG 생성을 완료합니다.

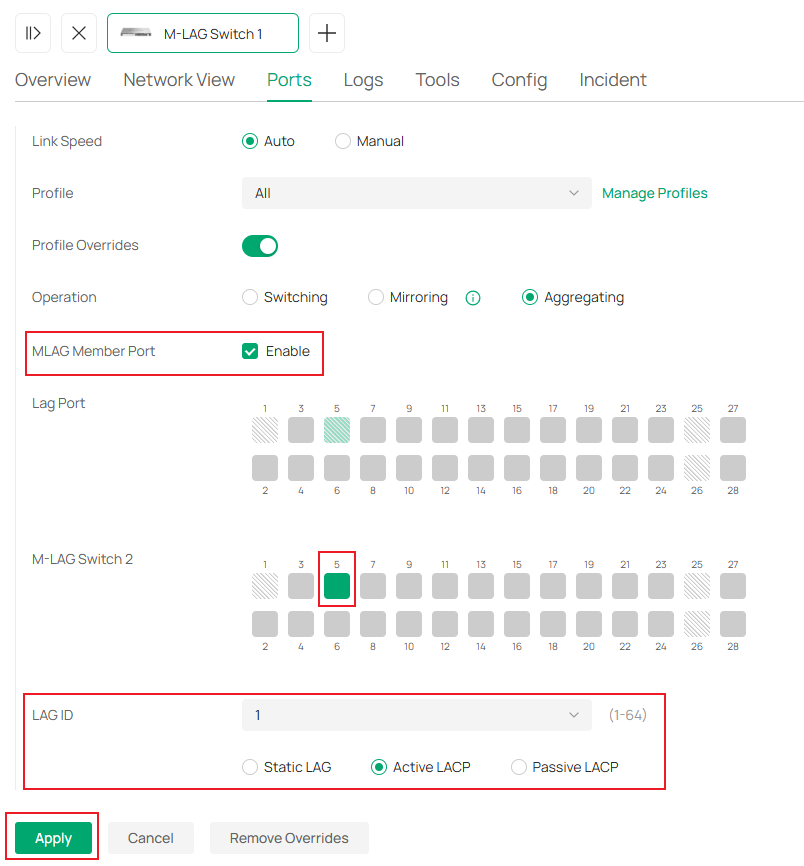

M-LAG 스위치 1에서 LAG를 구성할 때, M-LAG 연결이 이미 설정되어 있으므로 양쪽 M-LAG 구성원 스위치의 포트를 동시에 선택할 수 있습니다. 양쪽의 포트 5를 LAG 1, 능동 LACP로 설정합니다. 적용을 클릭하여 설정을 저장합니다.

모든 스위치에 예시 토폴로지에 설명된 대로 LAG를 생성하려면 위 단계를 반복하십시오. 다운링크 스위치의 포트 5와 9는 패시브 LACP로, 양쪽 M-LAG 멤버 스위치의 포트 9

위 단계를 반복하여 예시 토폴로지에 설명된 대로 모든 스위치에 LAG를 생성하십시오. 다운링크 스위치의 포트 5와 9는 수동 LACP로, 양쪽 M-LAG 멤버 스위치의 포트 9는 능동 LACP로 설정하십시오.
현재 모든 LAG 설정이 완료되었으므로 예시 토폴로지에 따라 모든 케이블을 연결할 수 있습니다.

6단계. 이제 모든 LAG가 생성되었으므로, 예시 토폴로지에 표시된 대로 스위치 간 케이블을 변경하여 LAG 멤버 포트에 연결하십시오. 케이블 변경 중 스위치 연결이 끊어질 수 있으나, 토폴로지가 완전히 연결된 후에는 다시 온라인 상태가 될 것입니다.

여기까지 예시 토폴로지에 따라 레이어 2 Forwarding만 처리하는 M-LAG 시스템 설정을 완료했습니다.

레이어 3 Forwarding을 처리하는 M-LAG 시스템 설정

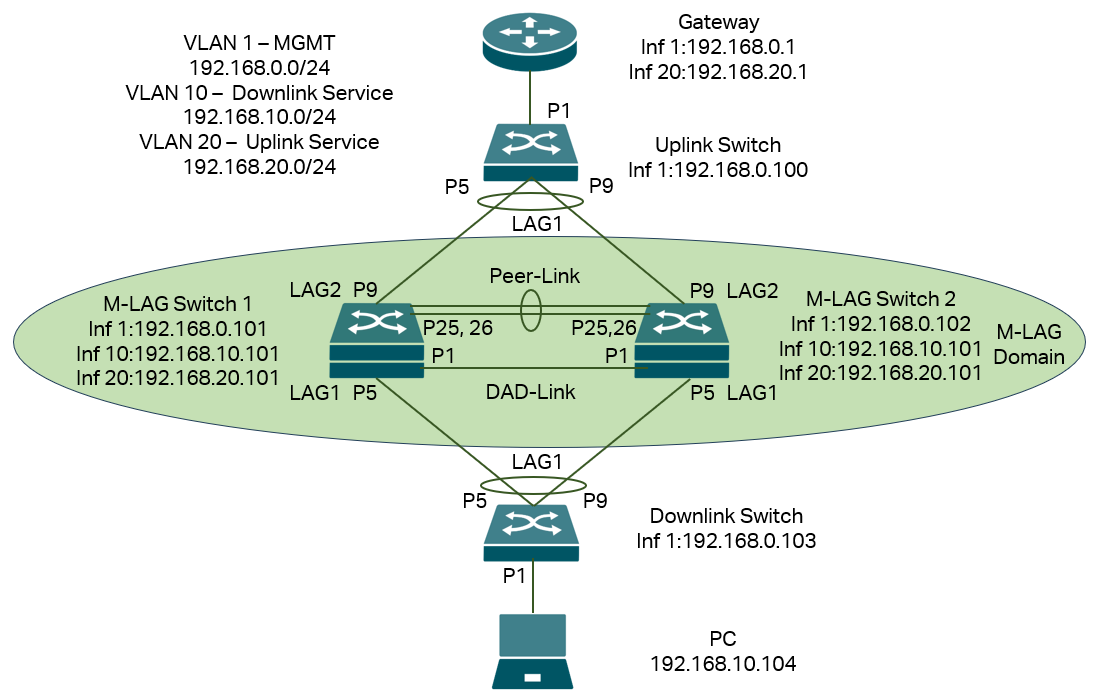

이 시나리오의 토폴로지는 다음과 같습니다:

이 시나리오에서는 관리를 위해 VLAN 1을 사용하므로 모든 장치의 관리용 인터페이스에는 VLAN 1 IP 주소가 할당됩니다. 그러나 서비스 VLAN 트래픽 처리를 위해 M-LAG 시스템이 레이어 3 Forwarding을 처리할 예정이므로 두 부분으로 분리합니다. M-LAG 시스템의 다운링크 부분에는 서비스 VLAN으로 VLAN 10을, 업링크 부분에는 서비스 VLAN으로 VLAN 20을 사용합니다.

양측 M-LAG 피어 장치 모두 관리 및 업링크/다운링크 간 레이어 3 Forwarding을 위해 VLAN 1, 10, 20 인터페이스를 보유해야 합니다. 다른 스위치들은 레이어 3 Forwarding을 처리할 필요가 없으므로 관리용 VLAN 1 인터페이스만 필요합니다. 이 예시에서 모든 IP 주소는 정적으로 설정됩니다. M-LAG 피어 장치에는 정적 IP 주소 설정을 권장합니다. DHCP 패킷이 다른 피어 장치로 전송되어 피어 장치 간 DHCP 상호작용에 문제를 일으킬 수 있기 때문입니다. M-LAG와 관련 없는 다른 장치에는 DHCP 사용도 가능합니다.

요약하면, 수행해야 할 작업은 다음과 같습니다: 1. 장치 연결 2. VLAN, 인터페이스 및 IP 주소 설정 3. 피어 장치에서 M-LAG 활성화 4. 피어 링크, DAD 링크, 멤버 포트 및 피어 장치와 다른 장치 간 LAG 설정 5. 모든 포트 및 LAG에 VLAN 상태 설정

1단계. 모든 장치의 전원을 켭니다. 단, 토폴로지상의 DAD-링크와 피어-링크는 연결하지 마십시오. LAG의 경우 모든 케이블을 연결하지 마십시오. LAG, 피어-링크, DAD-링크가 설정되지 않은 상태에서 모든 케이블을 연결하면 토폴로지에 충돌과 혼란이 발생할 수 있습니다. LAG의 경우, 먼저 장치를 서로 다른 포트에 연결하십시오. 토폴로지에 표시된 LAG 포트가 비어 있는지 확인하십시오. 그렇지 않으면 나중에 LAG 설정 중에 연결이 끊어질 수 있습니다. 예를 들어, 케이블을 다음과 같이 연결할 수 있습니다:

2단계.사이트의 업스트림 및 다운스트림 서비스 네트워크를 위해 VLAN 10과 20을 생성합니다. VLAN 10은 다운스트림 서비스에 사용되므로 라우터에서 생성하지 않습니다. 네트워크 구성 -> 네트워크 설정 -> LAN으로 이동합니다.

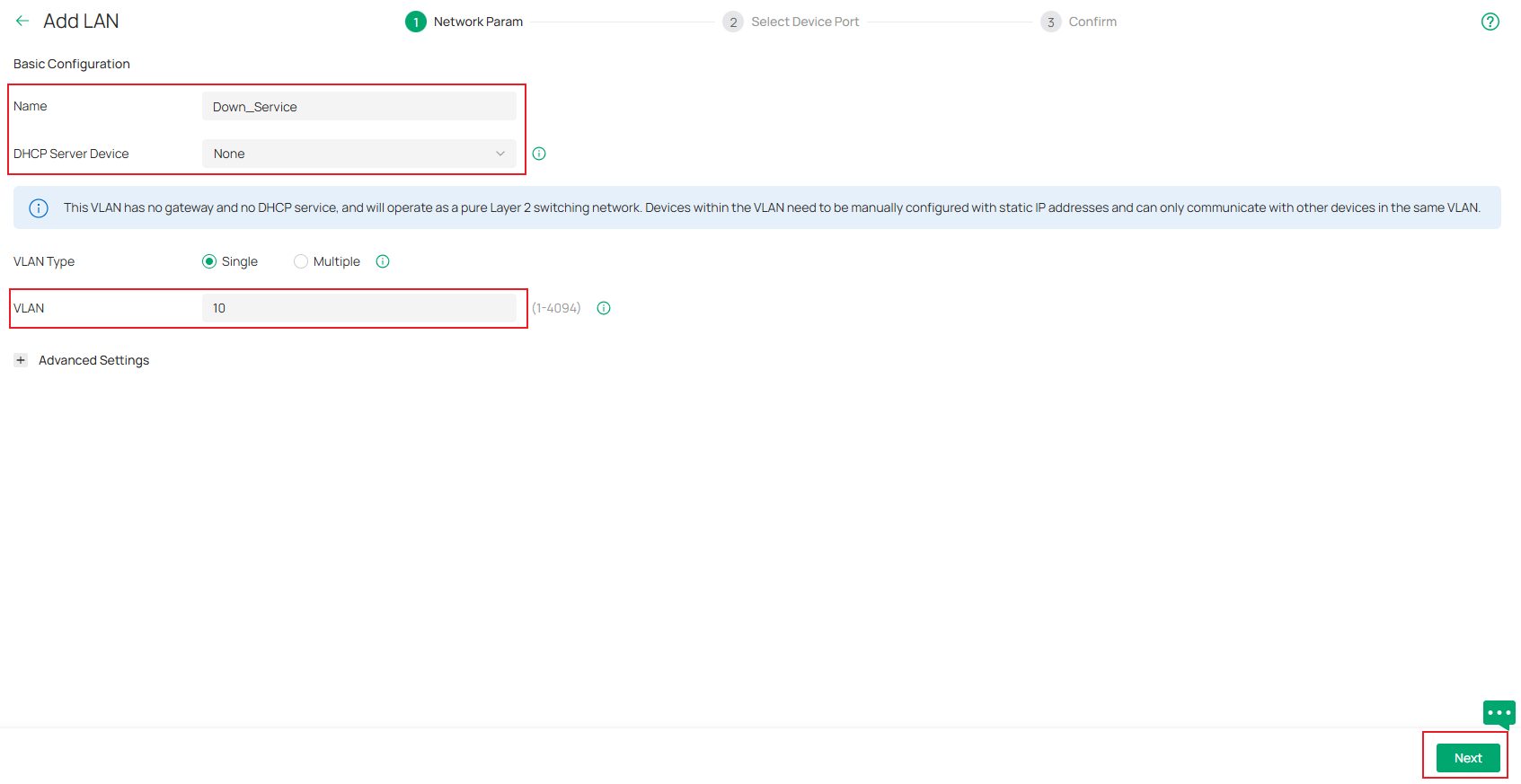

추가 버튼을 클릭한 후 설정 페이지에서 이름을 지정하고, DHCP 서버 장치( )는 필요에 따라 '없음'으로 선택하거나 스위치로 설정합니다. 이후 VLAN ID를 입력합니다. 다음을 클릭하여 진행하면 라우터에서 VLAN 10이 생성됩니다.

'Select Device Port' 단계에서 장치를 선택하고 PC와 같은 최종 장치에 연결할 포트를 선택합니다. 이렇게 하면 해당 포트가 VLAN 10의 액세스 포트로 지정됩니다. 본 예시에서는 다운링크 스위치의 포트 1을 선택합니다. 'Next'를 클릭하여 진행합니다.

마지막으로 확인 페이지에서 모든 매개변수가 올바르게 설정되었는지 다시 한 번 확인한 후 적용을 클릭하여 새 LAN 생성을 완료합니다.

VLAN 20은 업스트림 서비스용이므로 라우터로 DHCP 서버 장치를 선택하고, VLAN 10과 동일한 방식으로 DHCP 범위를 설정합니다.

3단계. 모든 스위치에서 VLAN 1 인터페이스의 IP 주소를 정적으로 설정합니다. 이는 M-LAG 생성 시 및 운영 중 관리 IP 주소가 안정적으로 유지되도록 보장합니다. 장치(Devices) -> 장치 목록(Device List)으로 이동하여 스위치를 클릭한 후, 팝업 페이지에서 장치 관리(Manage Device)를 클릭합니다.

그런 다음 구성 -> VLAN 인터페이스로 이동하여 VLAN 1의 편집 버튼을 클릭합니다.

구성 페이지에서 IP 주소 모드를 정적으로 설정하고, IP 주소, 서브넷 마스크, 기본 게이트웨이 및 기본 DNS를 입력한 후 저장을 클릭하여 설정을 완료합니다.

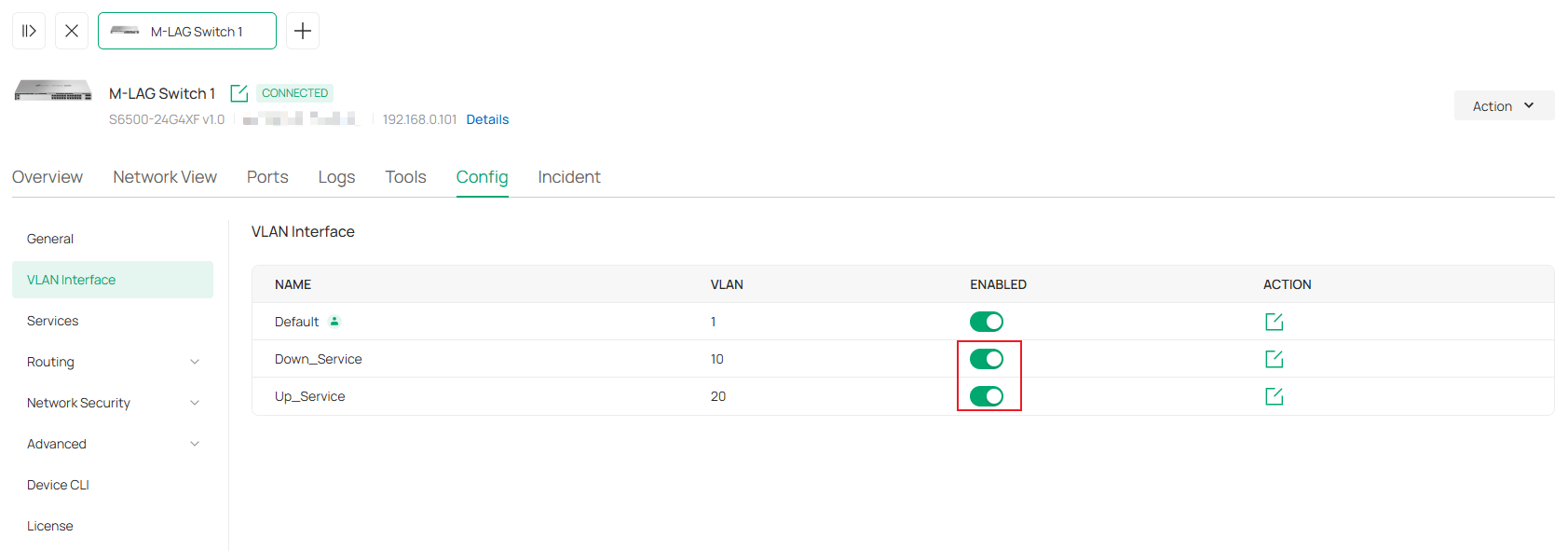

M-LAG 구성원 스위치에서 설정할 때는 인터페이스 VLAN 1의 IP 주소를 설정하는 것 외에도, VLAN 10 및 20에 대한 인터페이스 활성화도 체크하여 설정하십시오.

그런 다음, 이 두 인터페이스에도 고정 IP 주소를 설정하십시오. 절차는 위에서 설명한 것과 동일합니다. 두 M-LAG 멤버 스위치는 레이어 3 Forwarding을 수행하는 동안 함께 작동하므로, 양쪽의 VLAN 10 및 20 인터페이스의 IP 주소는 동일해야 합니다.

연동 대상인 모든 스위치에 대해 이 과정을 수행하면, 결과적으로 이 사이트의 모든 스위치가 관리 VLAN(이 예시에서는 기본 VLAN이기도 함) 인터페이스에 정적 IP 주소를 사용하게 됩니다.

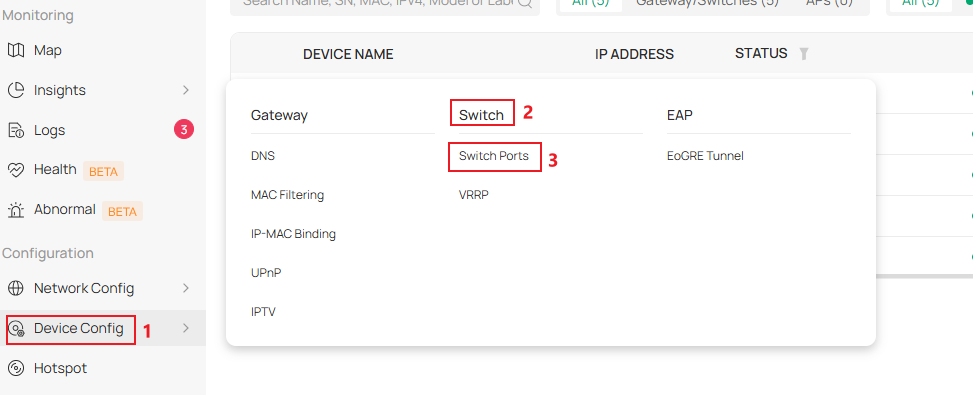

4단계. 모든 스위치의 VLAN 상태를 설정합니다. 다운스트림 서비스에 VLAN 10을, 업스트림 서비스에 VLAN 20을 사용하므로 업링크 스위치의 모든 포트와 업링크 스위치에 연결된 M-LAG 구성원 스위치의 LAG 구성원 포트에서 VLAN 10을 제거해야 합니다. 장치 설정(Device Config) -> 스위치(Switch) -> 스위치 포트(Switch Ports)로 이동합니다.

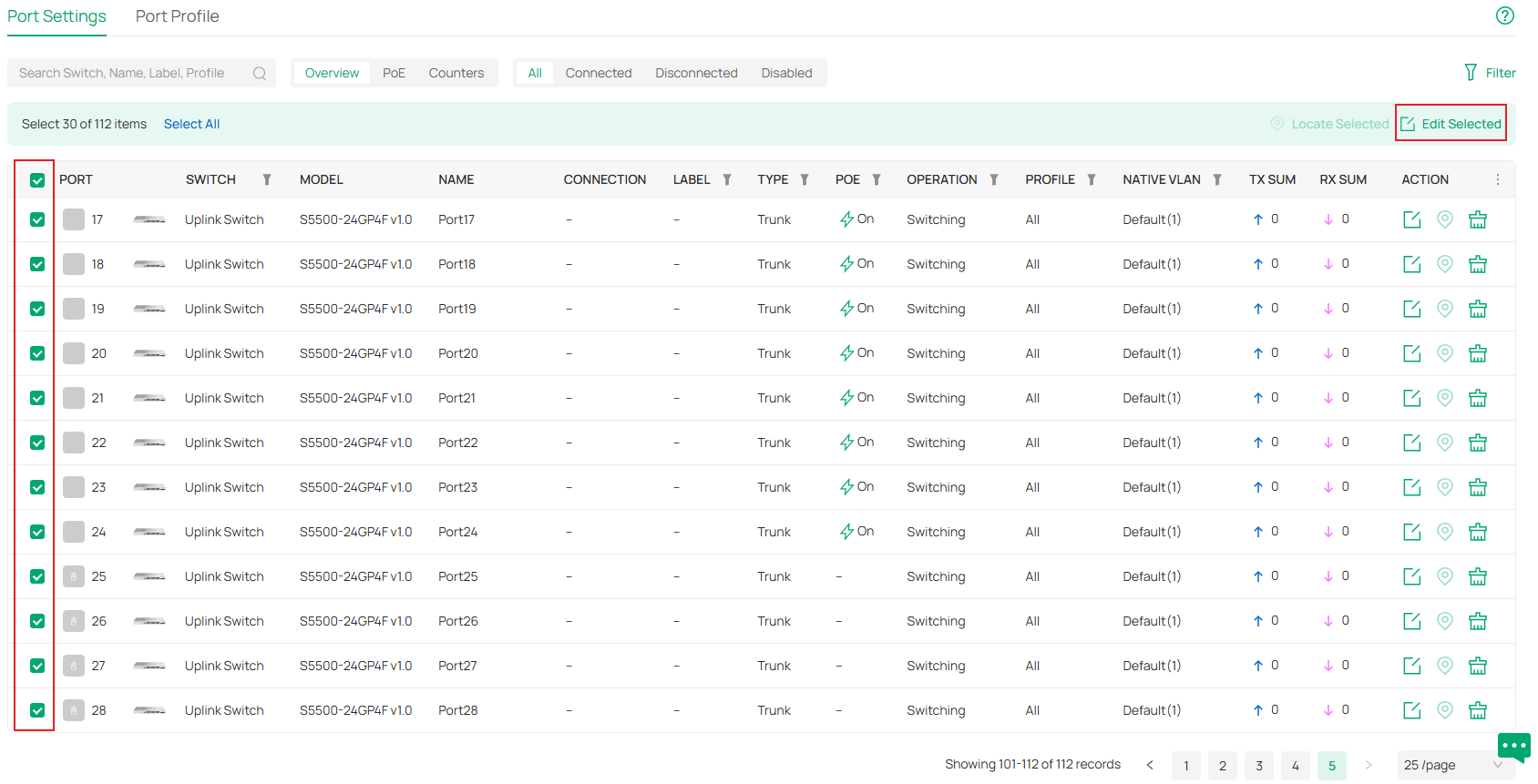

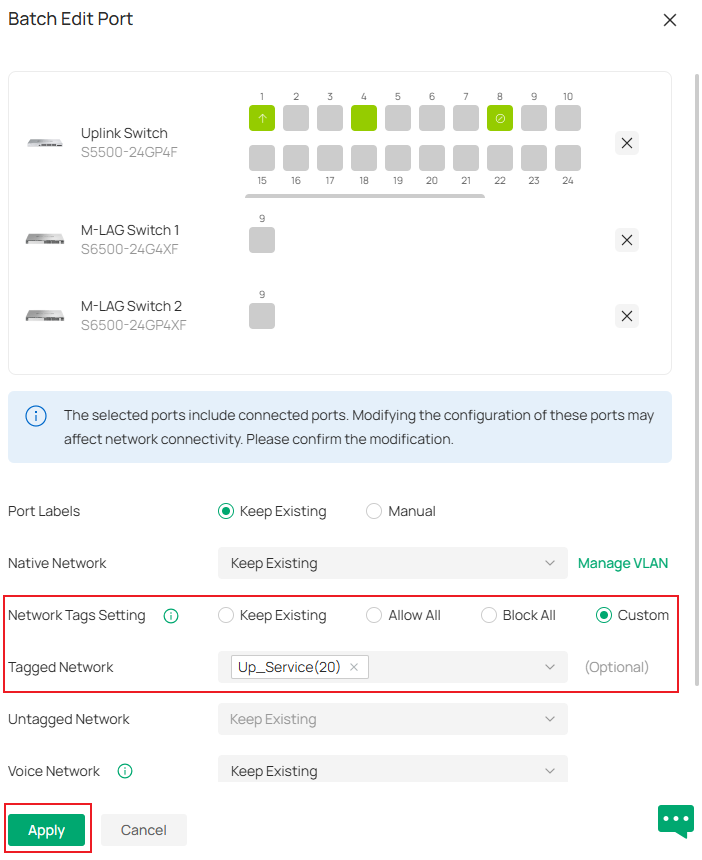

업링크 스위치의 모든 포트와 업링크 스위치에 연결된 M-LAG 멤버 스위치의 LAG 멤버 포트를 일괄 선택한 후, '선택 항목 편집'을 클릭합니다.

네트워크 태그 설정을 사용자 정의로 변경하고, Tagged 네트워크에서 VLAN 20만 선택합니다. 적용을 클릭하여 구성을 저장합니다.

이후 VLAN 20에 대해 아래와 같이 설정합니다: 다운링크 스위치의 모든 포트와 다운링크 스위치에 연결된 M-LAG 멤버 스위치의 LAG 멤버 포트에서 VLAN 20을 제거합니다.

단계 5. 양쪽 피어 스위치에서 M-LAG를 활성화하고 피어 링크 및 DAD 링크를 설정합니다. 피어 링크의 경우 최고 포트 속도로 작동하는 업링크 포트만 사용할 수 있습니다. 즉, 피어 링크로 사용되는 매체는 업링크 포트의 최고 속도와 일치해야 합니다. 예를 들어 업링크 포트가 10G SFP+ 포트인 경우 1G DAC를 사용하여 피어 링크를 구성할 수 없습니다. 여러 포트를 피어 링크 포트로 구성하여 다중 링크를 피어 링크로 설정할 수도 있습니다. DAD 링크의 경우 앞서 언급한 바와 같이 순수 IP 기반 링크이며 양측 포트가 라우팅된 포트 역할을 수행하므로 DAD 링크 설정 시 피어 및 출발지 IP 주소를 지정해야 합니다.

장치( Devices) -> 장치 그룹(Device Group ) -> MLAG 그룹(MLAG Group)으로 이동하여 새 MLAG 생성(Create New MLAG)을 클릭합니다.

MLAG 이름을 설정하고, M-LAG 연결을 설정할 두 개의 멤버 스위치를 선택한 후 원하는 우선 순위를 입력하세요. 이는 M-LAG 연결에 문제가 발생할 경우 모든 트래픽 Forwarding을 담당할 스위치를 결정하는 데만 영향을 미칩니다.

오른쪽으로 스크롤하여 두 멤버 스위치의 DAD 링크 포트를 선택한 다음, 해당 DAD 로컬 IP와 DAD 피어 IP를 설정합니다. DAD 로컬 IP와 DAD 피어 IP는 서로 일치해야 하며 기존 서브넷과 충돌하지 않아야 합니다. 여기서는 192.168.100.1과 192.168.100.2를 사용합니다.

오른쪽으로 스크롤하여 피어 링크 구성 섹션에서 피어 링크 연결에 사용할 포트를 선택합니다. 이 예에서는 포트 25와 26을 선택합니다. 설정을 완료한 후 추가를 클릭합니다.

지금까지 피어 링크와 DAD 링크 설정을 완료했으며, 토폴로지에 따라 피어 링크와 DAD 링크 케이블을 연결했습니다.

6단계. 스위치에 필요한 모든 LAG 생성. M-LAG는 장치 간에 LAG를 생성하므로, M-LAG 피어 스위치 양쪽에서 LAG를 별도로 설정합니다. 동일한 LAG ID를 가진 LAG 내의 포트는 장치 간 동일한 LAG로 간주되어 함께 작동하여 다른 장치에 연결됩니다. 이러한 LAG는 M-LAG 멤버 포트로 설정됩니다. M-LAG 멤버 포트에서 들어오는 트래픽은 M-LAG 규칙에 따라 전달됩니다.

예를 들어, 업링크 스위치에서 포트 5와 9를 패시브 LACP로 LAG1에 추가합니다. 장치 -> 장치 목록으로 이동하여 스위치를 클릭한 후, 팝업 페이지에서 장치 관리를 클릭합니다.

스위치 설정 페이지에서 '포트'로 이동한 후 LAG 멤버 포트 중 하나의 '편집' 버튼을 클릭합니다.

포트 설정 페이지에서 프로필 재정의( Profile Overrides)를 활성화하고, 동작(Operation)을 집계( Aggregating)로 선택한 후 다른 LAG 멤버 포트를 선택합니다. LAG ID를 1로 설정하고 모드(Mode)를 수동 LACP(Passive LACP)로 지정합니다. 적용(Apply )을 클릭하여 LAG 생성을 완료합니다.

M-LAG 스위치 1에서 LAG를 구성할 때, M-LAG 연결이 이미 설정되어 있으므로 양쪽 M-LAG 구성원 스위치의 포트를 동시에 선택할 수 있습니다. 양쪽의 포트 5를 LAG 1, 능동 LACP로 설정합니다. 적용을 클릭하여 설정을 저장합니다.

위 단계를 반복하여 예시 토폴로지에 설명된 대로 모든 스위치에 LAG를 생성합니다. 다운링크 스위치의 포트 5와 9는 수동 LACP로, 양쪽 M-LAG 멤버 스위치의 포트 9는 능동 LACP로 설정합니다.

S단계 7. 이제 모든 LAG가 생성되었으므로, 피어 링크(DAD 링크)를 연결하고 스위치 간 케이블을 변경하여 예시 토폴로지에 표시된 대로 LAG 멤버 포트에 연결하십시오. 케이블 변경 중 스위치가 일시적으로 연결이 끊어질 수 있으나, 토폴로지가 완전히 연결된 후에는 다시 온라인 상태가 됩니다.

S단계 8. 트래픽이 업링크에서 다운링크로 되돌아갈 수 있도록 라우터에 정적 경로를 생성해야 할 수 있습니다.

이 예시에서는 192.168.10.0/24 네트워크 를 향한 정적 경로를 생성해야 하며 , 넥스트 홉은 192.168.20.101입니다. 네트워크 구성 -> 전송 -> 라우팅으로 이동하십시오.

검증

설정 완료 후 PC에서 라우터로 ping을 실행하여 링크 연결을 확인할 수 있습니다:

M-LAG이 정상적으로 작동하는지 확인하려면 장치(Devices) -> 장치 그룹(Device Group) -> MLAG 그룹(MLAG Group)으로 이동하십시오. 현재 MLAG 상태가 여기에 표시되며, 구성원이 온라인 상태인지, DAD 링크가 작동하는지 여부도 포함됩니다.

PC에서 라우터까지 장거리 핑을 수행하면서, 핑 중 다음 작업을 하나씩 차례로 실행하여 장치 또는 링크 장애 상황을 시뮬레이션하십시오. 이때 핑이 중단되지 않거나 패킷 손실이 1~2개만 발생해야 합니다. 이는 M-LAG가 제공하는 복원력과 중복성을 보여주는 것으로, 스태킹 방식보다 우수함을 입증합니다:

• LAG 내 케이블 하나 분리
• 피어 링크 분리
• DAD 링크 분리
• M-LAG 피어 장치 중 하나를 종료
• M-LAG 피어 장치 중 하나를 업그레이드하십시오

결론

여기서는 M-LAG의 개념을 소개하고 Omada Pro L3 스위치에서 두 가지 시나리오에 따른 M-LAG 설정의 간단한 예시를 제시했습니다.

각 기능 및 설정에 대한 자세한 내용은 다운로드 센터에서 해당 제품 매뉴얼을 다운로드하여 확인하시기 바랍니다.

이 문서에는 기계 번역이 적용되었으며, 정확한 내용을 확인하려면 원본 영문 문서를 참고하시기 바랍니다.
