Введение
В современных управляемых коммутаторах решения по аппаратной коммутации зависят от специализированной высокоскоростной памяти, известной как ассоциативная память с троичным поиском (TCAM). Именно поэтому коммутаторы могут быстро обрабатывать трафик с высокой пропускной способностью.
TCAM хранит критически важные таблицы коммутации и политик, включая таблицы MAC-адресов, таблицы IP-маршрутизации, записи управления доступом (ACE) для ACL и политик QoS, записи многоадресной рассылки и другие функции, в ресурсе фиксированной ёмкости, который используется совместно несколькими функциями.
Поскольку общая ёмкость TCAM ограничена и не может быть расширена, различные сетевые роли и сценарии развёртывания предъявляют разные требования к этим таблицам. Например, ACL для IPv4 и IPv6 потребляют разное количество ресурсов TCAM и используют одну и ту же ограниченную TCAM устройства. Именно поэтому необходим шаблон SDM.
Шаблон SDM (Switching Database Management Template) — это предопределённый профиль конфигурации, который перераспределяет доступное пространство TCAM для приоритезации конкретных наборов функций.
Например, при развёртывании сети только с IPv4 ACL для IPv6 не нужны, поэтому можно переключиться на шаблон SDM, в котором не выделяется место для ACL IPv6, чтобы сэкономить эту часть TCAM для ACL, связанных с IPv4, увеличивая максимальное количество поддерживаемых ACL для IPv4. И наоборот, если сеть больше ориентирована на IPv6-трафик с необходимостью точного контроля доступа, можно поступить наоборот.
Требования
- Omada Network версии 6.2.10 или выше
- Коммутаторы Omada (кроме Omada Agile и промышленных коммутаторов)
Шаблон SDM для коммутаторов серий Omada S5500, S4500, SG5, SX3, SG3, SG2
Начиная с Omada Network 6.2, при управлении коммутаторами серий Omada S5500, S4500, SG5, SX3, SG3, SG2 шаблон SDM на коммутаторе можно изменять, а состояние распределения пространства TCAM отображается в интерфейсе контроллера.
Omada Network предлагает четыре типа шаблонов SDM для коммутаторов серий Omada S5500, S4500, SG5, SX3, SG3, SG2: omada, omada-enterpriseV4, omada-enterpriseV6 и omada-enterpriseMix. Различные шаблоны могут распределять ресурсы TCAM по четырём типам функций: ACL&QoS (IPv4), ACL&QoS (IPv6), IP Source Guard и IPv6 Source Guard.

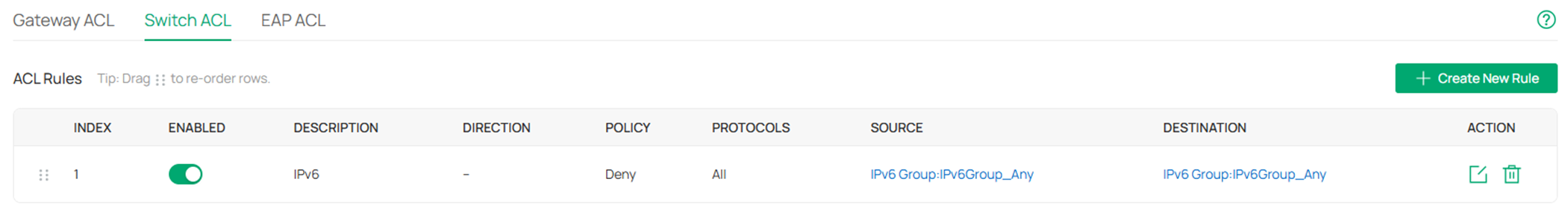

Записи ACL&QoS (IPv4) и ACL&QoS (IPv6) используются после создания правил Switch ACL и Switch QoS. Для записей IP Source Guard и IPv6 Source Guard в настоящее время нет возможности настройки через графический интерфейс Omada Network, но их можно настроить через шаблон CLI в Omada Network.
По умолчанию используется шаблон omada, который содержит ресурсы как для ACL&QoS (IPv4), так и для ACL&QoS (IPv6). Рекомендуется переключиться на шаблон omada-enterpriseV4, если требуется больше ACL, связанных с IPv4, и нет потребности в IPv6. И наоборот, рекомендуется переключиться на шаблон omada-enterpriseV6 в противоположном случае. Если требуются IP Source Guard и IPv6 Source Guard, единственным доступным шаблоном будет omada-enterpriseMix.
После изменения шаблона необходимо перезагрузить коммутатор, поскольку распределение TCAM выполняется во время загрузки и не может быть изменено впоследствии.
В следующей части на примере SG2210P, управляемого через Omada Network, показано, как просматривать и настраивать шаблон SDM на этих коммутаторах.

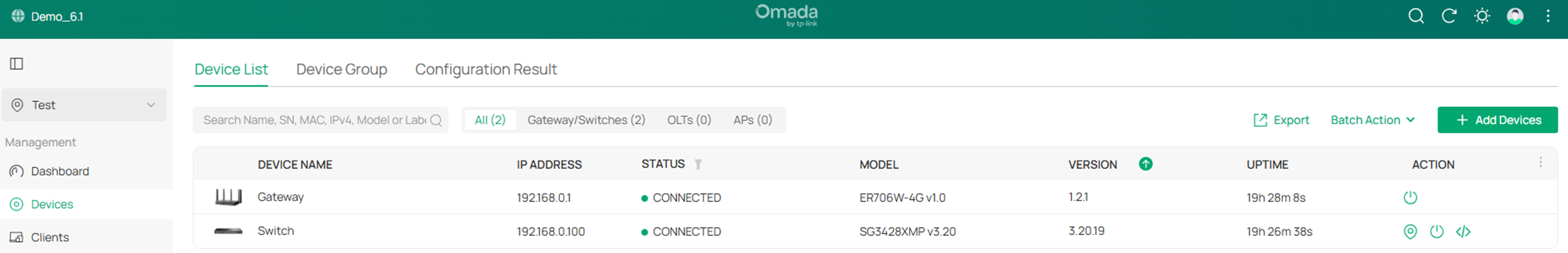

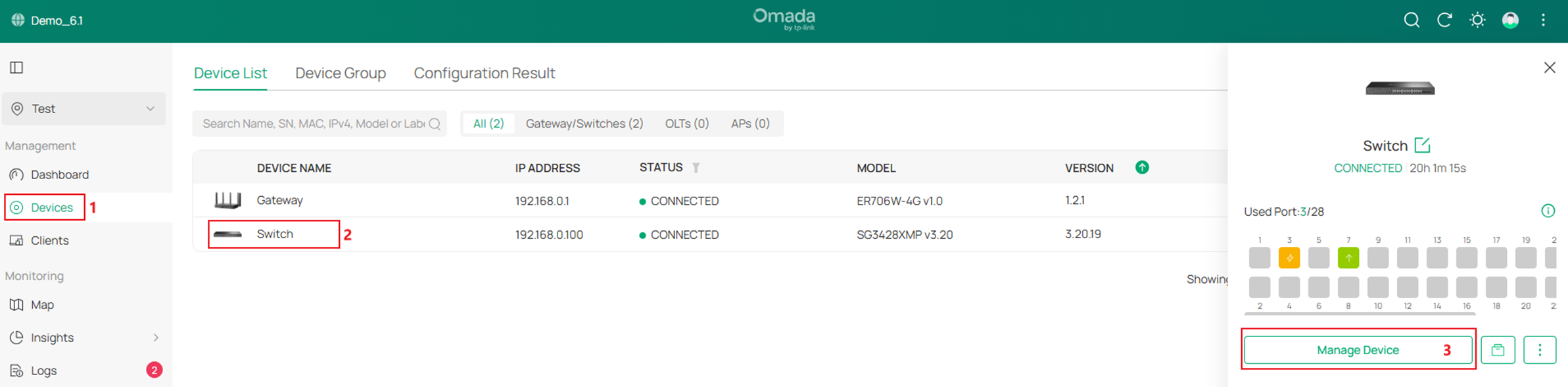

Шаг 1. Перейдите в раздел Устройства > Список устройств и нажмите на нужный коммутатор.
Шаг 2. Нажмите «Управление устройством» во всплывающем окне.

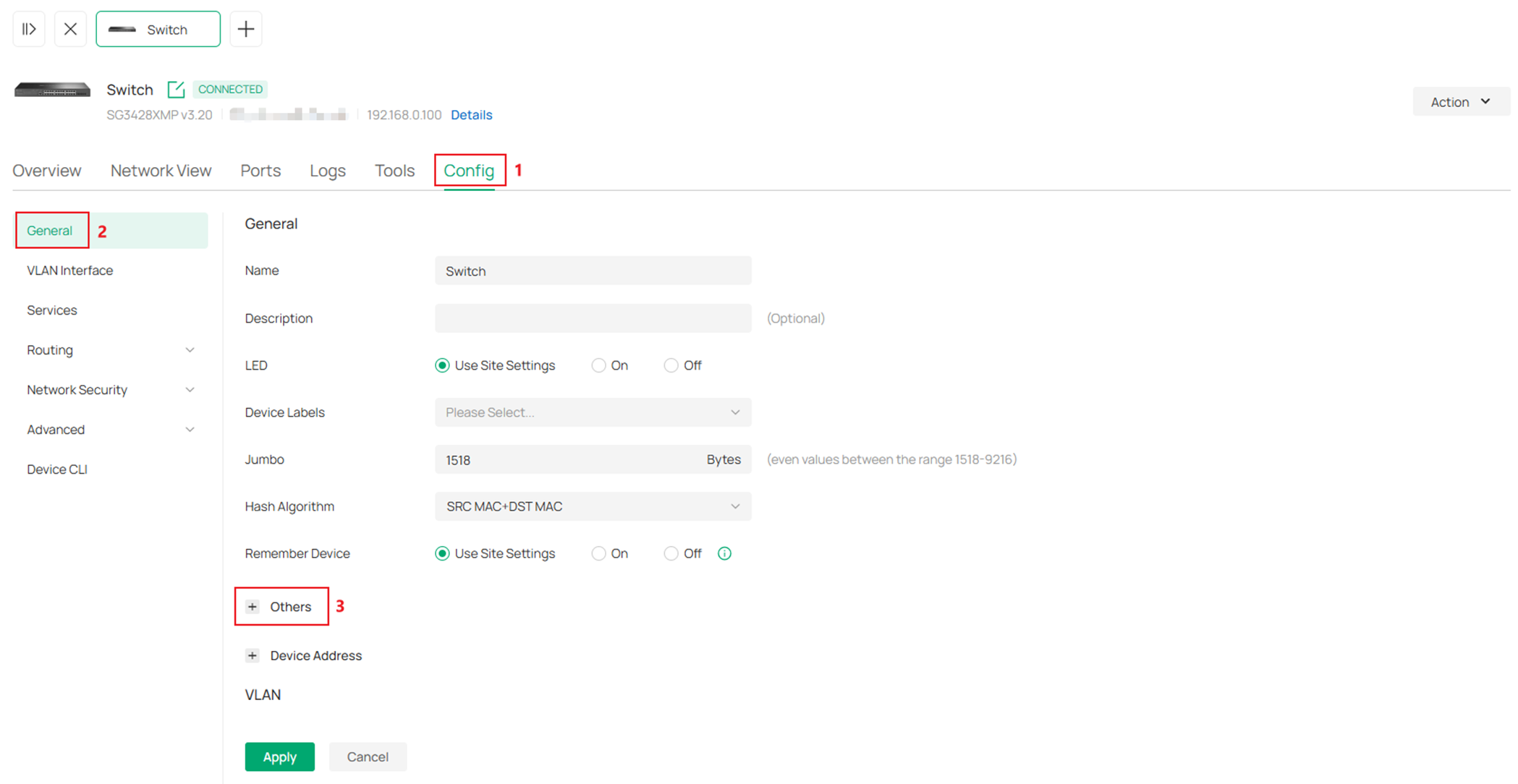

Шаг 3. Перейдите в раздел Конфигурация > Общие > Прочее.

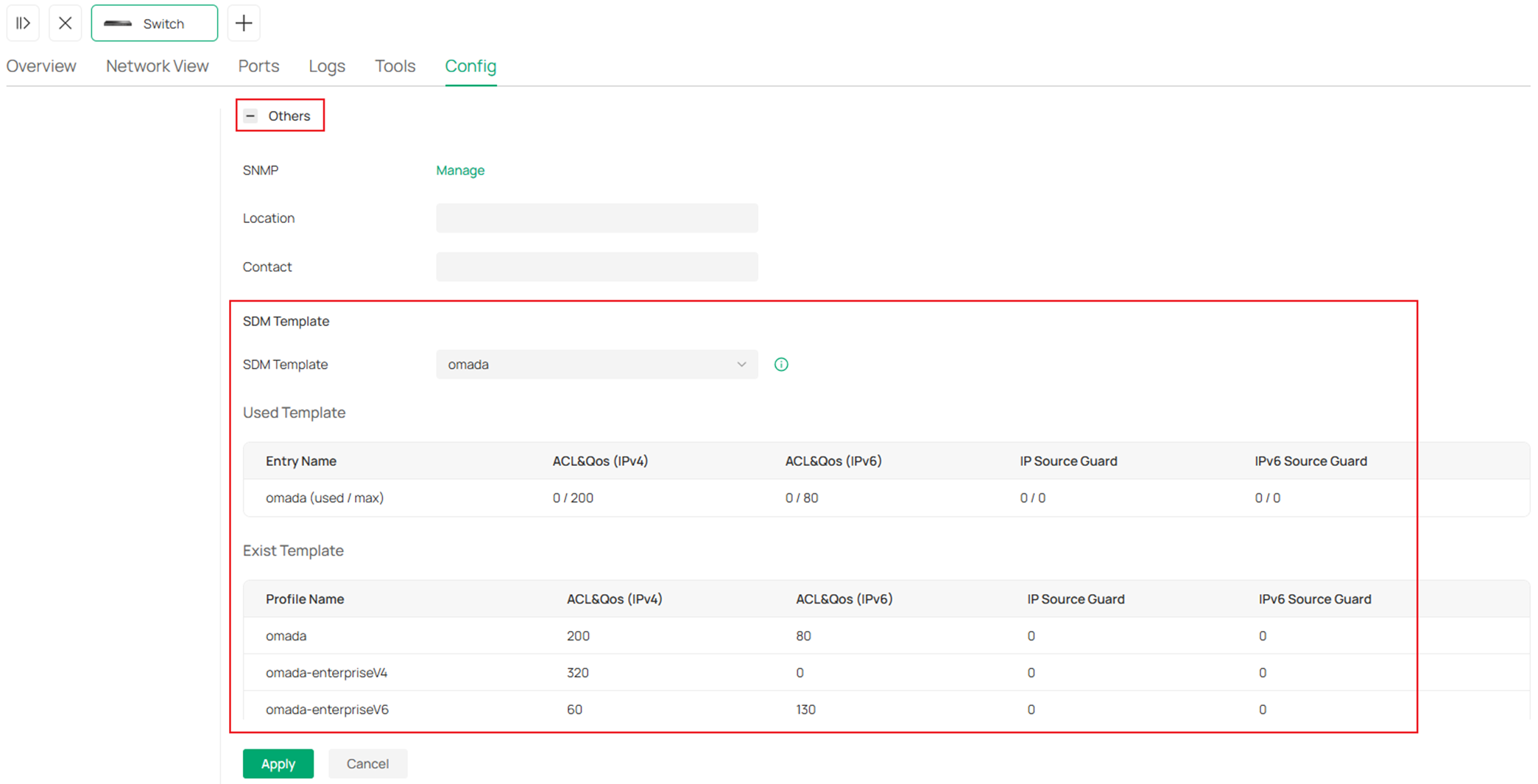

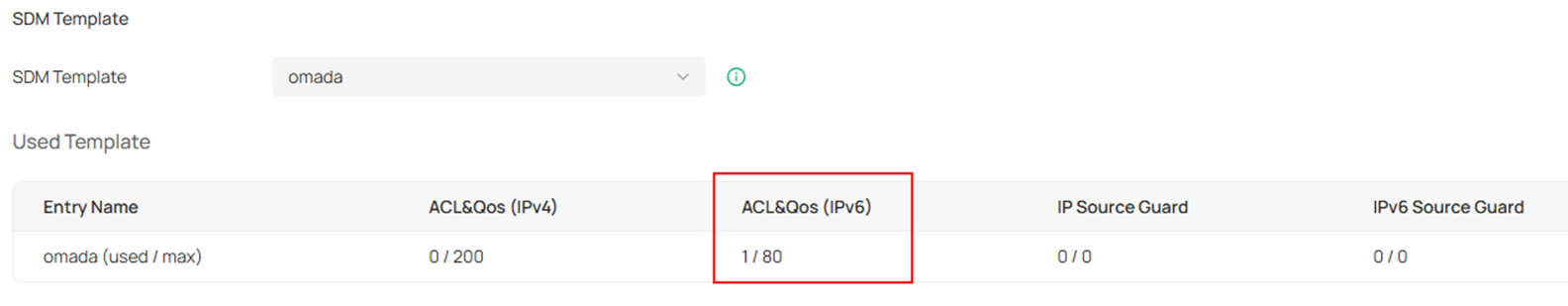

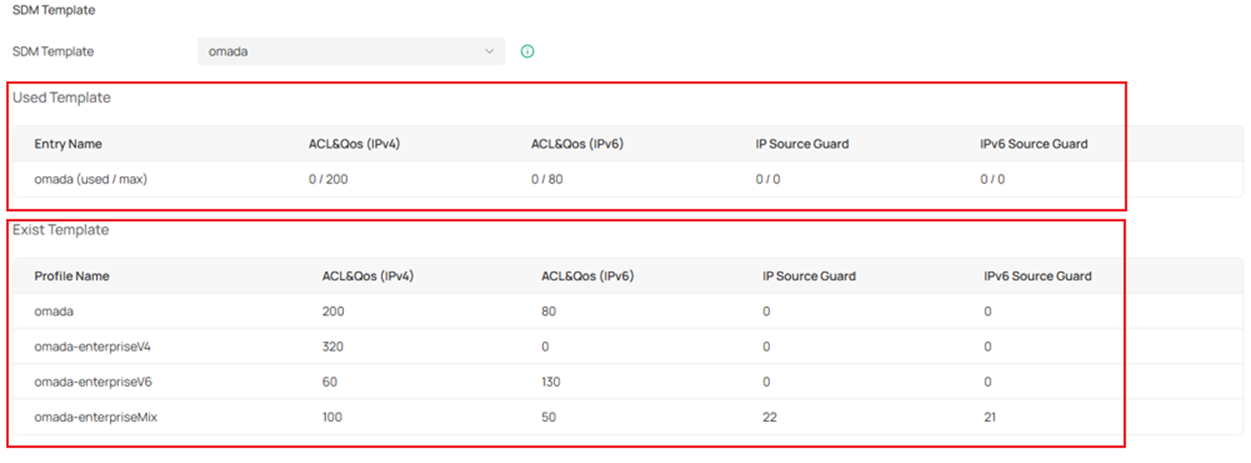

В представлении Используемый шаблон вы можете увидеть, какой шаблон в данный момент применяется, и отслеживать количество использованных записей по сравнению с лимитом для каждой функции. В представлении Существующие шаблоны отображаются все доступные шаблоны вместе с их максимальными значениями для каждой функции.

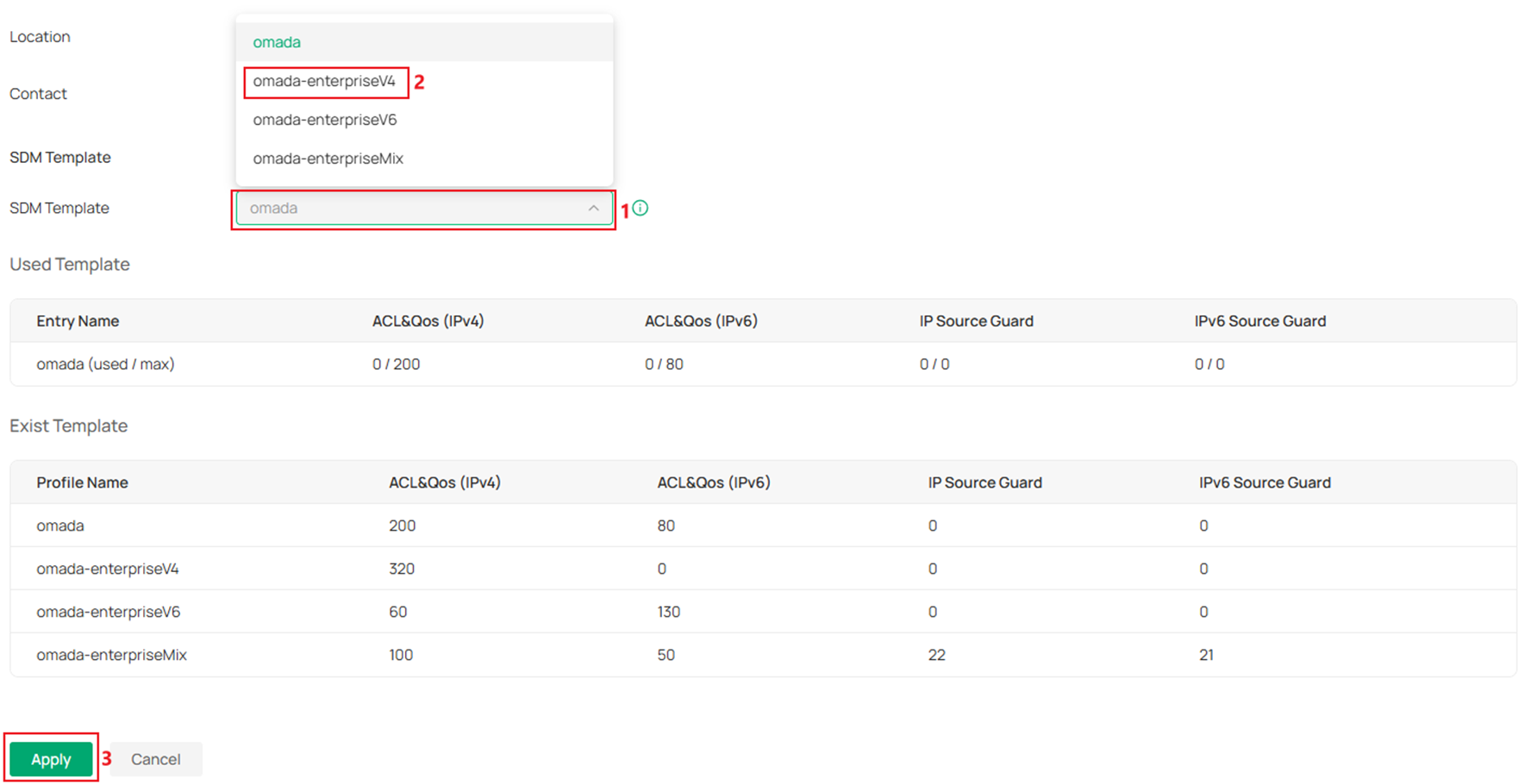

Шаг 4. Выберите наиболее подходящий шаблон SDM в зависимости от ваших потребностей.

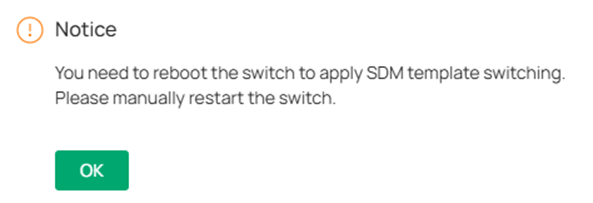

Как упоминалось ранее, для вступления изменений шаблона SDM в силу требуется перезагрузка. Перезагрузка не выполняется автоматически. Необходима ручная перезагрузка.
Шаблон SDM для коммутаторов серий Omada S7500, S6500, SX6, SG6
Начиная с Omada Network версии 6.2.10, сетевым администраторам больше не нужно учитывать распределение ресурсов при управлении коммутаторами серий Omada S7500, S6500, SX6, SG6, в отличие от управления коммутаторами серий Omada S5500, S4500, SG5, SX3, SG3, SG2. Коммутаторы серий Omada S7500, S6500, SX6, SG6 используют динамические шаблоны SDM, поддерживающие динамическое совместное использование ресурсов, что максимизирует использование ресурсов.
В следующей части на примере стека коммутаторов, состоящего из SG6654X и SG6248XHP, управляемых через Omada Network, показано, как просматривать и настраивать шаблон SDM на этих коммутаторах.
Шаг 1. Перейдите в раздел Устройства > Группа устройств и нажмите на нужный стек коммутаторов.
Шаг 2. Нажмите «Управление устройством» во всплывающем окне.
Шаг 3. Перейдите в раздел Конфигурация > Общие > Прочее.
В представлении Шаблон SDM вы можете видеть, что в данный момент применяется Динамический шаблон, и отслеживать количество использованных записей по сравнению с лимитом для каждой функции.
Примечание:
- Общее использование ресурсов стека рассчитывается как общее использование аппаратных ресурсов всех коммутаторов-членов, делённое на их общие доступные аппаратные ресурсы.
- Если член стека отключён, использование ресурсов будет отображаться как «Неизвестно», а использование ресурсов для каждой функции этого устройства будет отображаться как «—».
- Даже если вы не настраивали никаких правил ACL, QoS или IP Source Guard, использование ресурсов не будет отображаться как 0%, поскольку модули управления пакетами и входящего трафика CPP по умолчанию используют некоторое количество ресурсов.
Шаг 4. Нажмите Использование ресурсов: X%, чтобы перейти в представление Доступные ресурсы.
И вы увидите максимальные значения функций для динамического шаблона omada.
Заключение
Мы завершили знакомство с шаблонами SDM для всех коммутаторов Omada, за исключением Agile и промышленных коммутаторов.
Чтобы узнать больше о каждой функции и настройке, перейдите в Центр загрузок и скачайте руководство для вашего продукта.
Эта статья применима ко всем коммутаторам Omada, за исключением Agile и промышленных коммутаторов.
