介紹

EAP 網橋為指向型天線且須成對運作，透過Mesh 網路進行連線。實際安裝場景中，兩台 Bridge 之間可能距離較遠，若未正確對齊，可能導致連線訊號不佳，且使用者也難以用肉眼判斷是否對準。Omada app提供校準( alignment )功能，透過RSSI引導使用者對準兩台網橋。

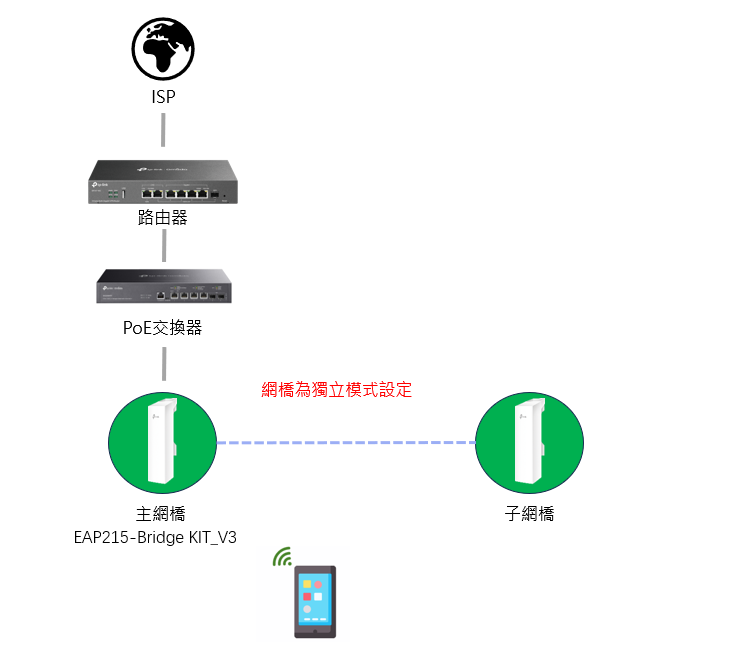

下列架構路由器的 WAN 連接至網際網路，並在 LAN 端擔任 DHCP 伺服器。出廠設定的網橋套組（包含主網橋與子網橋）上電後，主網橋透過乙太網路線連接至交換器，並獲取同網段內的 IP，網橋為獨立模式

需求

• Omada 網橋
• Omada APP

設定

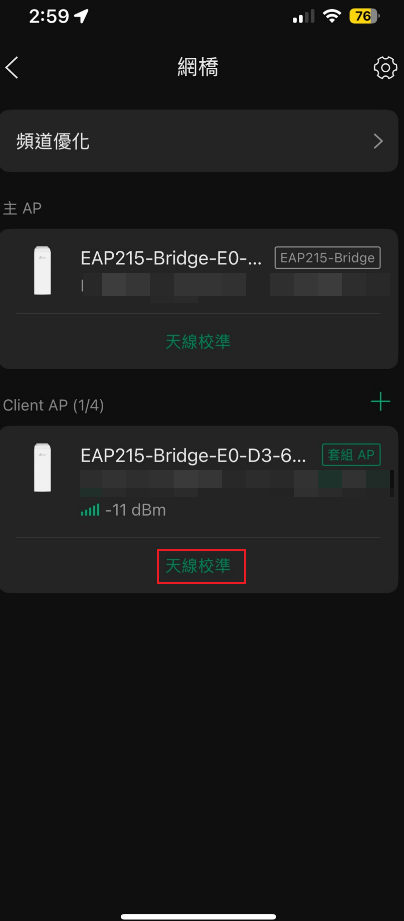

步驟 1. 依據如何設定點對點網橋連線中的說明，配對網橋套件，透過Omada APP 進到網橋的管理介面，在主網橋/子網橋上點擊 天線校準 。

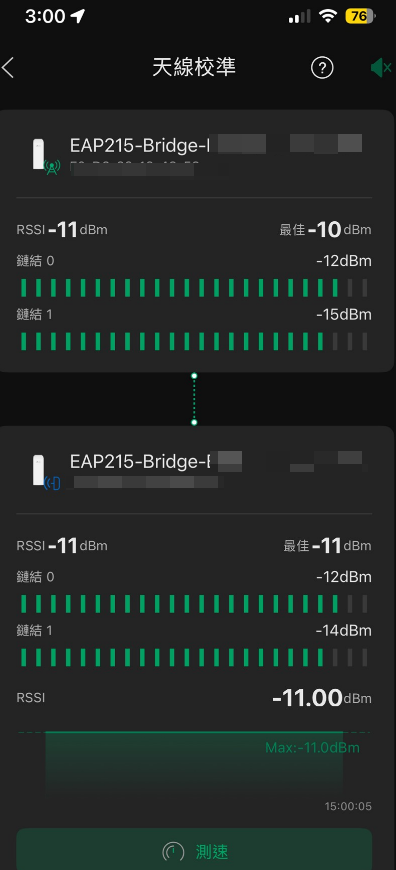

步驟 2. 在「校準」頁面中，可以查看主網橋/子網橋的 RSSI，要進行天線校準，請緩慢旋轉網橋並觀察即時的 RSSI數值，尋找兩個 RSSI 值都較高且差異最小的角度即為最佳角度。

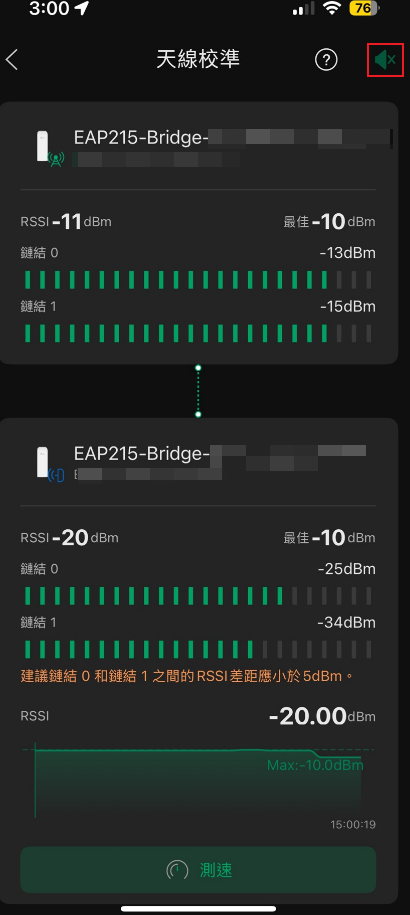

點擊螢幕右上角的喇叭圖示協助校準天線，啟用此功能後，當訊號較強時，app的提示音會響得更快；當訊號較弱時，提示音則會變慢。

驗證

完成校準後，可以查看 Current RSSI的變化，在調整過程中，可能會發現兩個設備當前的 RSSI 值並不完全相同。

QA

Q1:連接網路失敗該怎麼做?

A: 確認網路線是否有接好。

Q2. 最佳連線 RSSI 是多少？

A：RSSI值沒有固定的，理想情況下，對於每個AP來說，它的兩條無線鏈路的RSSI值都應該比較高，並且兩者之間的差距應該小於5dBm（這裡指的是同一個AP的兩個無線鏈路的RSSI值之間的差距），而不是兩個不同AP之間的RSSI差距。

Q3. 為何無法將 RSSI gap 保持於 5 以內?

A：確認環境中是否有金屬障礙物以及調整網橋的安裝位置。

Q4. 為什麼兩根天線的 RSSI 差異很大?

A. 環境中的干擾會對不同極化類型的天線產生不同影響，障礙物的存在會造成訊號反射，導致其他極化天線的 RSSI 出現明顯差異；當距離較近時，會存在近場效應，使測量結果不夠準確。
