目的
這篇文章將引導您逐步完成使用 Omada Design Hub 設計和佈署網路的過程。
需求
必須滿足以下需求才能存取和使用 Omada Design Hub：
- 網路連線 – 必須能夠造訪並使用 https://design.tplinkcloud.com/ 上的 Omada Design Hub。
- TP-Link ID 帳號 – 您必須擁有 TP-Link ID 才能登入 Omada Design Hub。如果您沒有帳號，需要先建立一個。
介紹
Omada Design Hub 提供了一個視覺化、由 AI 驅動的平台，可協助您輕鬆地規劃、設計和佈署網路。無論您是建立小型辦公室還是多樓層企業網路，Omada Design Hub 都能讓您建立準確的樓層平面圖、模擬無線訊號覆蓋範圍、整理佈線，以及產生詳細的佈署報告—所有這些都在一個直覺的操作介面中完成。
這個逐步指南將以一個兩層樓的辦公室為例，協助您使用 Omada Design Hub 設計和佈署您的網路。
設定
存取 Omada Design Hub
若要存取 Omada Design Hub，請造訪 https://design.tplinkcloud.com/。您需要 TP-Link ID 才能登入。如果您沒有帳號，請先建立一個。
附註：若要建立 TP-Link ID：請造訪 https://community.tp-link.com/en/register 並輸入所有必填資訊。點擊「註冊」後，您將收到一封啟用電子郵件。點擊電子郵件中的連結以啟用您的 TP-Link ID。啟用後，您即可登入 Omada Design Hub。
建立新專案
登入後，請依照以下步驟建立新專案：
步驟 1：在第一個頁面（專案清單）上，點擊 +新增 以建立新專案。

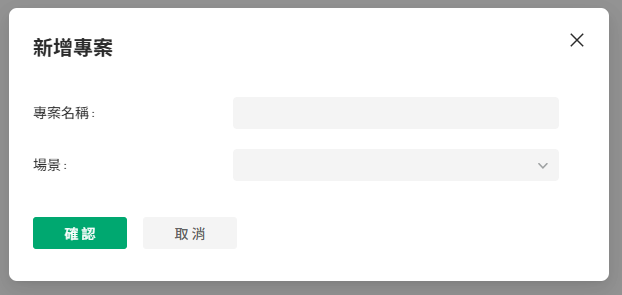

步驟 2：指定專案名稱並選擇適當的場景，例如將專案名稱設為「Office Network」並將場景選擇為「Office」。然後點擊 確認。
附註：如果預設的場景不符合您的需求，請點擊 + 新增場景來自訂您自己的場景。
建立新樓層
建立專案後，您將自動重新導向至樓層平面圖頁面。若要建立新樓層，請依照以下步驟：
步驟 1：點擊 上傳樓層平面圖。支援多種檔案格式；然而，一次只能上傳一個檔案。

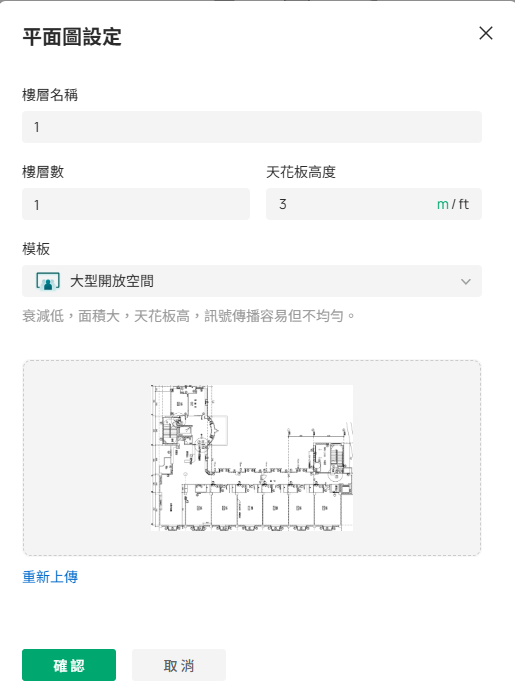

步驟 2：指定樓層名稱、樓層編號和天花板高度。選擇最符合您環境的佈局，以確保更準確的模擬。點擊 確認 以繼續。
附註：
- 您可以切換天花板高度的單位，在公尺和英呎之間切換。
- 您可以點擊圖片預覽，如果您想更改，可以重新上傳其他檔案。
步驟 3：設定地圖的比例尺。左鍵點擊起點繪製一條線，然後再次左鍵點擊標記終點。輸入線的實際長度，然後點擊 套用 以確認。
附註：
- 請確保樓層平面圖的比例尺反映實際環境，因為它會影響牆壁模擬、網路線長度以及無線訊號覆蓋範圍。
- 若要重設比例尺，請點擊右下角的比例尺圖示。
繪製牆壁
在佈署設備之前，請在樓層平面圖上繪製牆壁以標示障礙物。
步驟 1：點擊 AI 牆壁 以繪製牆壁。這個智慧工具可顯著減少繪製過程所需的時間。
步驟 2：手動修改牆壁。您可以進一步新增牆壁、移動、分割或刪除現有牆壁，以及更改牆壁類型。
佈署設備
準備好佈局後，您現在可以開始佈署設備了。同樣地，從 AI 工具開始以簡化過程。
步驟 1：點擊 AI 設備 並選擇 AP 型號。點擊 套用。
附註：目前只有 EAP 可用於 AI 設備。
步驟 2：點擊特定的頻段以檢視 Wi-Fi 覆蓋範圍並調整 AP 佈署位置。
附註：將滑鼠游標移至 AP 上，可在熱圖上視覺化其 Wi-Fi 覆蓋範圍。
步驟 3：根據您的實際需求，手動新增路由器、交換器或額外的 AP。點擊 設備 並選擇一個型號。將設備放置到所需位置。
佈署網路線
- 在單一樓層內
在正確放置設備後，佈署網路線以連接目前樓層上的設備。
步驟 1：點擊 網路線 和 佈線槽，以設計一個結構化佈線系統，根據您的實際環境有效率地佈線和整理網路線。
步驟 2：使用 自動佈線 來快速佈署連線。視需要調整佈線結果，然後點擊 確認。
步驟 3：手動調整佈線。
- 跨越多個樓層
自動佈線 也支援專案中的多樓層佈線。
步驟 1：依照上述相同步驟建立第二層樓。
步驟 2：在每個樓層上佈署 ELV 垂直管槽，並為該樓層選擇 ELV 垂直管槽類型。
附註：跨樓層的設備需要透過 ELV 垂直管槽連接。
步驟 3：為專案使用 自動佈線 並調整網路線。
檢視拓樸圖
點擊頂部的 拓樸圖，以檢視整個專案的網路拓樸圖。將滑鼠游標移至特定設備上，即可檢查其連接埠使用情況並定位設備。
檢查設備清單與費用
步驟 1：前往 設備清單 以檢視已佈署的設備及其配件。您可以指定數量和單價，以計算總佈署成本。
步驟 2：您也可以視需要加入額外費用。
匯出網路設計報告
一旦您對網路規劃感到滿意，即可匯出報告作為實際網路佈署時的參考。
有關詳細指南和更多資訊，請參閱 Omada Design Hub 的 使用者指南。
總結
Omada Design Hub 使網路規劃和佈署快速又直覺。透過 AI 輔助的設備擺放、多樓層支援和結構化佈線工具，您可以視覺化您的網路、優化佈局並有效率地管理成本。匯出的設計報告為順暢可靠的網路佈署提供了實用的參考。
若要了解每個功能和設定的更多詳細資訊，請前往 下載中心 下載您產品的使用手冊。
常見問答
問題 1：我需要 TP-Link ID 才能使用 Omada Design Hub 嗎？
答案：是的，存取 Omada Design Hub 需要 TP-Link ID。如果您沒有帳號，可以免費建立一個。
問題 2：我可以在 Omada Design Hub 中設計多樓層網路嗎？
答案：是的，Omada Design Hub 支援多樓層專案。您可以建立多個樓層，在每個樓層上佈署設備，並使用自動佈線透過 ELV 垂直管槽連接它們，以實現高效的垂直佈線。
問題 3：我如何計算網路佈署的成本？
答案：使用設備清單指定設備數量和單價。您還可以視需要加入額外費用。系統將自動計算總佈署成本。
問題 4：Omada Design Hub 是免費工具嗎？
答案：是的，Omada Design Hub 是一個免費工具。
問題 5：匯出的網路設計報告中包含了什麼？
答案：匯出的報告包括樓層平面圖、設備佈署、佈線佈局、ELV 垂直管槽連接、拓樸圖，以及附有數量和成本的詳細設備清單。它可作為實際網路佈署和未來維護的綜合參考資料。
