介紹

當用戶裝置產生大量的Broadcast、Multicast或未知的Unicast 封包，可能會發生廣播風暴，造成網路雍塞、延遲，甚至裝置斷線，風暴控制功能(Storm Control)會限制特定類型封包的傳輸速率，以預防上述狀況。

在一般的交換器中，風暴控制通常用於Ingress (輸入) ，限制進入連接埠的broadcast、multicast和未知的unicast封包速率。

與一般交換器不同的地方，2.5G Agile交換器的風暴控制是對Egress (輸出) 做出限制。

• 一般的交換器為避免由用戶端產生的風暴影響上行設備， 風暴控制應該設定在下行連接埠( 連接用戶端的埠)。
• 在 2.5G Agile 交換器上，若要達到相同效果，須將風暴控制設於上行連接埠 (連接路由器或上層交換器埠口)。

需求

• Omada 2.5G 簡易管理型交換器 (2.5G Agile 交換器)

設定

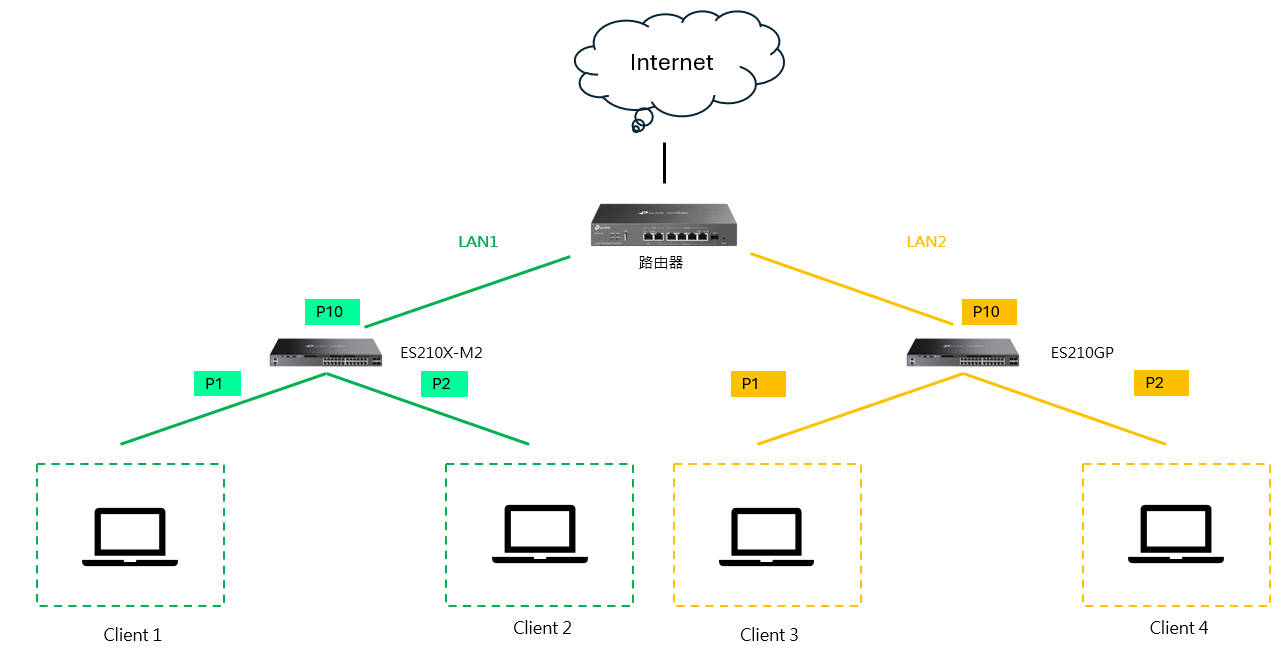

下列以ES210X-M2 和 ES210GP為範例進行設定

Port 1 和Port 2 為下行埠，Port 10 為上行連接埠。

為避免下行端用戶產生的風暴流量影響上行設備，請在 2.5G Agile 交換器（ES210X-M2）的上行連接埠（Port 10）設定風暴控制，並在一般交換器（ES210GP）的下行連接埠（Port 1–2）設定風暴控制。

在Agile交換器的獨立模式設定風暴控制

步驟 1. 登入網頁介面， 前往 QoS > Storm Control，選擇port進行設定，接著點擊 Edit

步驟 2. 依需求設定 Storm Control 參數，然後點擊 Apply

控制器模式設定 Storm Control

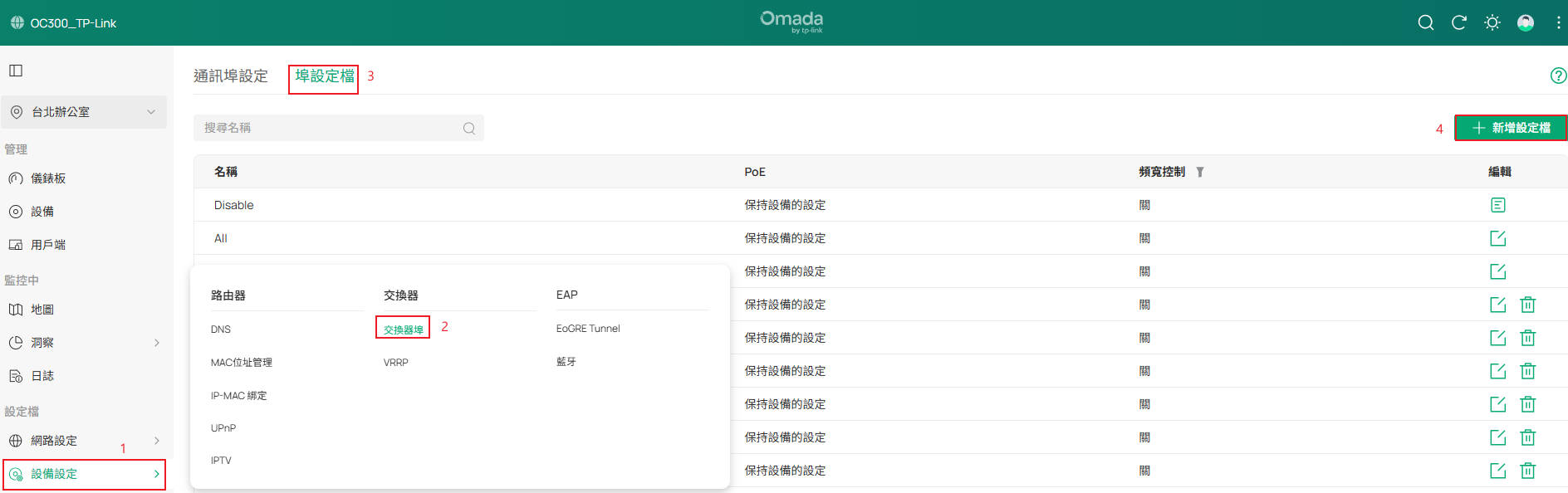

步驟 1. 登入控制器的網頁， 前往 設備設定 > 交換器埠 > 埠設定檔， 點擊 + 新增設定檔建立Storm Control 埠設定檔

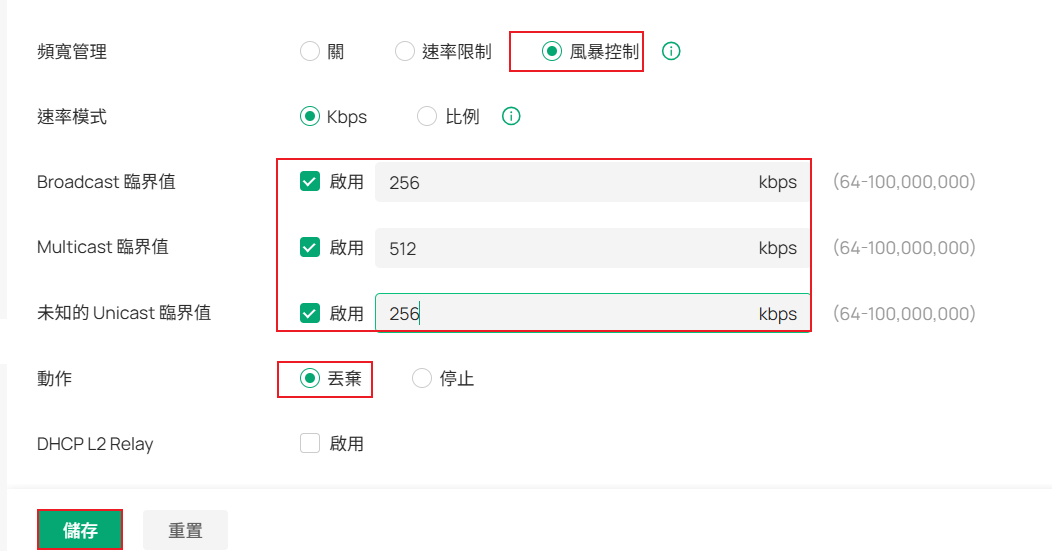

步驟 2. 在 頻寬管理 下選擇 風暴控制，依需求設定參數， 點擊 儲存

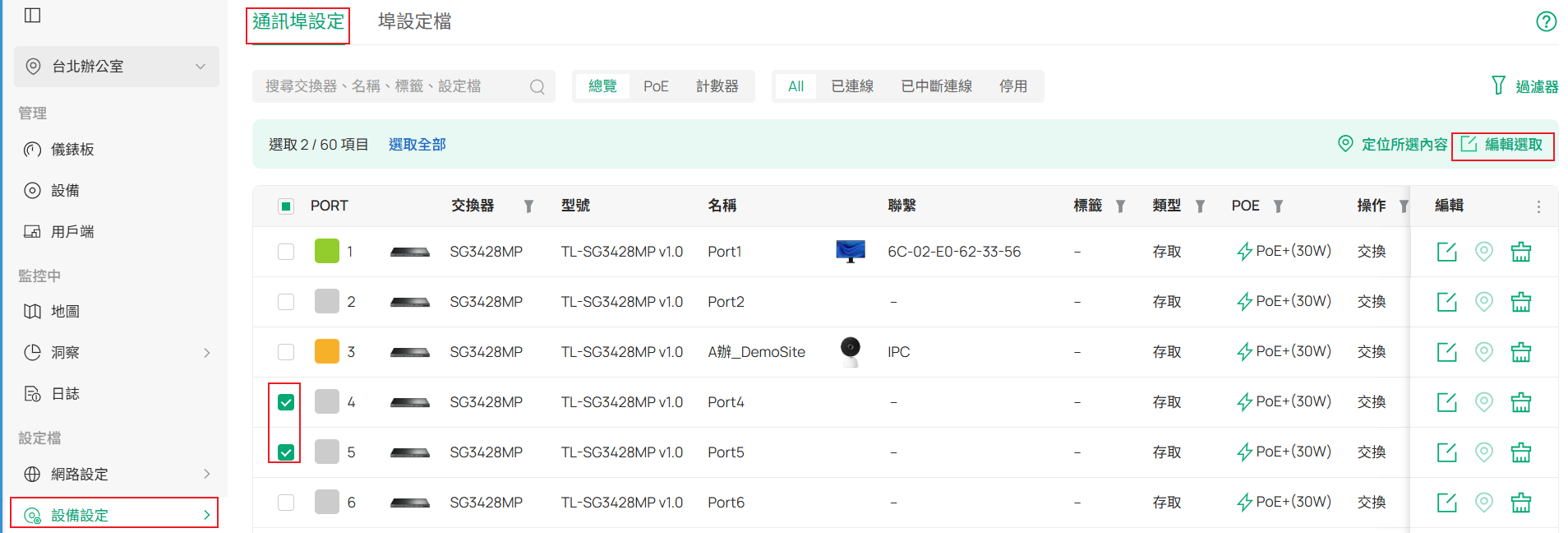

步驟 3. 前往 設備設定 > 交換器埠 > 埠設定， 勾選要使用Storm Control的連接埠

步驟 4. 將連接埠設定檔 (已啟用風暴控制) 指定為這些連接埠的 設定檔

請特別注意其流量方向的差異：一般交換器作用於 Ingress, 2.5G Agile 交換器作用於Egress

QA

Q1: 為什麼不同交換器的風暴控制（Storm Control）方向不同？

A1: 由於晶片不同，目前只有 Omada 2.5G 簡易管理行將換器 (2.5G Agile 交換器) 系列是在 Egress 做風暴控制。

Q2: 如果在2.5G Agile交換器的下行埠設定風暴控制會發生什麼事?

A2: 下行埠就無法限制廣播風暴，但可以限制來自上游的風暴影響下行的設備。

Q3: 如果同時於上行及下行埠都設定風暴控制會如何?

A3: 可提供雙向保護

• 上行埠限制了從用戶端發出的異常流量
• 下行埠限制了來自上游設備的廣播風暴

此功能設定適用於需要雙向保護的大型網路環境
