如何透過 Omada 路由器建立 SSL VPN 伺服器（控制器模式）

使用者應用場景

SSL VPN 利用使用者名稱和密碼進行驗證和登入，網路管理員可分配不同資源到不同類型的使用者，同時使用多個來源連接使用者。透過 VPN 管理和限制使用者可存取的服務，讓管理更加輕鬆。依據下列網路拓樸，在 SSL VPN 伺服器上建立三個不同權限的帳號達到不同需求。

帳號 1：VPN 用戶端透過 VPN 伺服器實現 Proxy 上網服務

帳號 2：VPN 用戶端只能存取 VLAN 20，但無法存取 VLAN 30

帳號 3：VPN 用戶端和伺服器後端的設備只能透過 ICMP 協定互通

設定

本次教學使用控制器 v5.15 版本作為範例說明。

步驟 1. 啟用 SSL VPN 伺服器。

前往 設定 -->  SSL VPN，啟用 SSL VPN 伺服器。在此頁面上，選擇 WAN 為 WAN/LAN4，在 虛擬 IP 範圍 的欄位填入 10.10.10.10 - 10.10.10.100。主要 DNS 設定為 8.8.8.8（您可以依據需求進行設定），接著點擊 套用 儲存設定。

步驟 2. 建立隧道資源。

在上方分頁切換到 資源管理，點擊 建立新的隧道資源 建立兩條隧道資源。

在跳出的視窗中，AllowVLAN20 使用 IP 位址限制來源；AllowICMP 使用 ICMP Protocol 限制來源。

步驟 3. 建立來源群組。

接續在頁面下方找到 資源群組，點擊建立新的資源群組 將在步驟 2 建立的兩個隧道資源套用在兩個不同資源群組中。

注意：此處有兩個預設的資源群組 Group_LAN 和 Group_ALL。Group_LAN 是指 Server 後端所有內網設備和裝置，Group_ALL 則包含所有存取內網和外網的資源。

步驟 4. 建立使用者群組。

在上方分頁切換到 使用者群組，點擊 建立新的使用者群組，建立一個使用者群組，其來源群組屬於 Group_ALL。請注意若您想實測用戶端 Proxy 上網之應用，來源群組請選擇 Group_ALL。

步驟 5. 建立使用者。

接著切換分頁到 使用者列表，點擊 建立新的使用者 來建立對應至 AllowALL 使用者群組的使用者帳號。您可以依據需求設定使用者名稱和密碼。

步驟 6. 建立其他使用者。

重複步驟 4 和 5 建立 AllowVLAN20 和 AllowICMP 使用者群組，分別綁定對應使用者帳號至這兩個使用這群組。

設定完成後，建立的使用者資訊將顯示在使用者列表頁面上。

步驟 7. 匯出憑證。

在上方分頁中回到 SSL VPN 伺服器 ，在下方點擊 匯出憑證 匯出設定檔，用戶端可使用此憑證設定檔連接至 VPN 伺服器。

驗證流程

在 VPN 用戶端上使用 OpenVPN App，匯入憑證，並輸入對應的使用者名稱和密碼進行連接。

帳號 1：VPN Client 透過 VPN Server 實現 Proxy 上網；

成功連線後，伺服器會分配 VPN 用戶端一個 10.10.10.10 的 IP 位址。當用戶端存取 8.8.8.8 時，第一個 hop 為 VPN Tunnel。由於資料受到加密，對應 IP 位址無法被解析。第二個 hop 為 VPN Server 的預設閘道，且所有通過 VPN Tunnel 的 client 數據將透過 VPN Tunnel 實現 Proxy 上網。

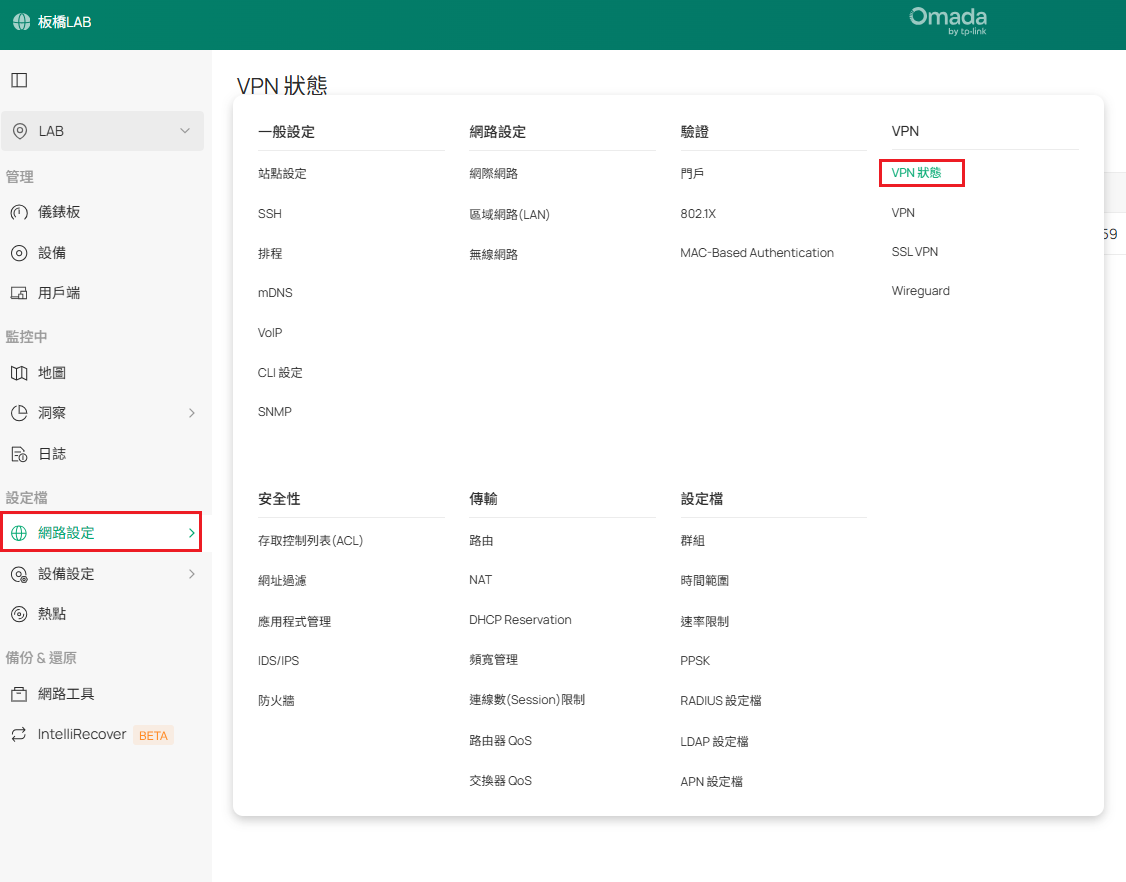

前往 洞察 --> VPN 狀態-->SSL VPN，Client 連線相關資訊將顯示在此。

帳號 2：VPN 用戶端只能存取 VLAN 20，但無法存取 VLAN 30

依照相同步驟進行 VPN 撥接流程，在成功連線後，伺服器分配給 VPN 用戶端 IP 位址 10.10.10.12。VPN 用戶端可以 Ping VLAN 20（192.168.20.100）中的設備，但無法 Ping VLAN 30（192.168.30.100）中的設備。與此同時，路由器的管理介面可透過 192.168.20.1 存取。

帳號 3：VPN 用戶端和伺服器後端的設備、裝置只能透過 ICMP 協定通訊。

依照相同步驟進行 VPN 撥接流程，在成功連線後，伺服器分配給 VPN 用戶端 IP 位址10.10.10.13。VPN 用戶端可以 Ping VLAN 20（192.168.20.100）中的設備，以及 VLAN 30（192.168.30.100）中的設備。但無法透過 192.168.20.1 存取路由器的管理介面。

要了解各項功能和設定的更多詳細資訊，請前往 檔案下載 下載您的產品的手冊。
