Omada 交換器 DHCP Option 設定指南（控制器模式）

資料庫

設定手冊

書籤意見

08-20-2024

內容

本文介紹常見的 DHCP Option，包括其特性、功能，以及如何在 Omada 控制器上自訂 DHCP Options 來適用於交換器。

要求

Omada 智慧型/ L2+/L3 交換器
Omada 控制器（軟體控制器 / 硬體控制器 / 雲端控制器，V5.9 或以上）

介紹

DHCP Option 用於在 DHCP 訊息中承載額外的資訊與參數。每個選項都具有相同的基本格式，如下圖所示，且選項中的所有數值均以網路 byte 順序表示。使用 DHCP Option 能夠減少手動設定，簡化網路管理，並提升網路的靈活性與擴充性。

DHCP Option 欄位的數值範圍為 1 到 255。下表列出了一些常見的 DHCP Option 及其特性。

Option No.	說明
2	Option 2 用於用戶端設定時間偏移。時間偏移欄位指定用戶端子網與世界協調時間（UTC）之間的偏移秒數。
42	Option 42 用於用戶端設定 NTP 伺服器的位址。
43	Option 43 用於用戶端和伺服器之間交換廠商特定的資訊。
44	Option 44 用於用戶端設定 TCP/IP 上的 NetBIOS 名稱伺服器。
60	Option 60 用於用戶端選擇性地辨識 DHCP 用戶端的廠商類型和設定。主要應用於無線基地台（AP）依據需求向不同伺服器申請不同 IP 位址的情境中。
66	Option 66 指定 TFTP 伺服器的資訊，並支援單一的 TFTP 伺服器 IP 位址。
67	Option 67 告訴用戶端從 TFTP 伺服器（Option 66）檔案的路徑，該檔案將被下載並用於啟動。該檔案需要是一個基本的啟動載入程式，以執行任何其他所需的工作。
138	Option 138 用於由 Omada 控制器找到設備。

有關其他 DHCP Option 的定義和使用，請參考：RFC 2132: DHCP Options and BOOTP Vendor Extensions (rfc-editor.org)。

在學校校園網路或企業網路等情境中，核心交換器可以作為 DHCP 伺服器，自動為連接到交換器的裝置分配 IP 位址及其他網路資訊。

以下拓撲將作為範例，說明如何在 Omada 控制器上使用設定 DHCP Options 來設定交換器。在此網路拓撲中，Port 1/0/28 為 Uplink 埠，連接至網際網路；Port 1/0/24 則連接至 Omada 控制器，其 IP 位址可設定在 Management VLAN 中。在此，控制器的 IP 位址被分配至 192.168.0.0/24 網段。如需了解更多 Management VLAN 設定相關資訊，請參考如何在 Omada SDN 控制器設定 Management VLAN 。Port 1/0/1 連接至一台 PC 客戶端，其 IP 位址為 192.168.100.0/24。。此 IP 位址由設定在交換器上的 DHCP 伺服器來分配。

設定

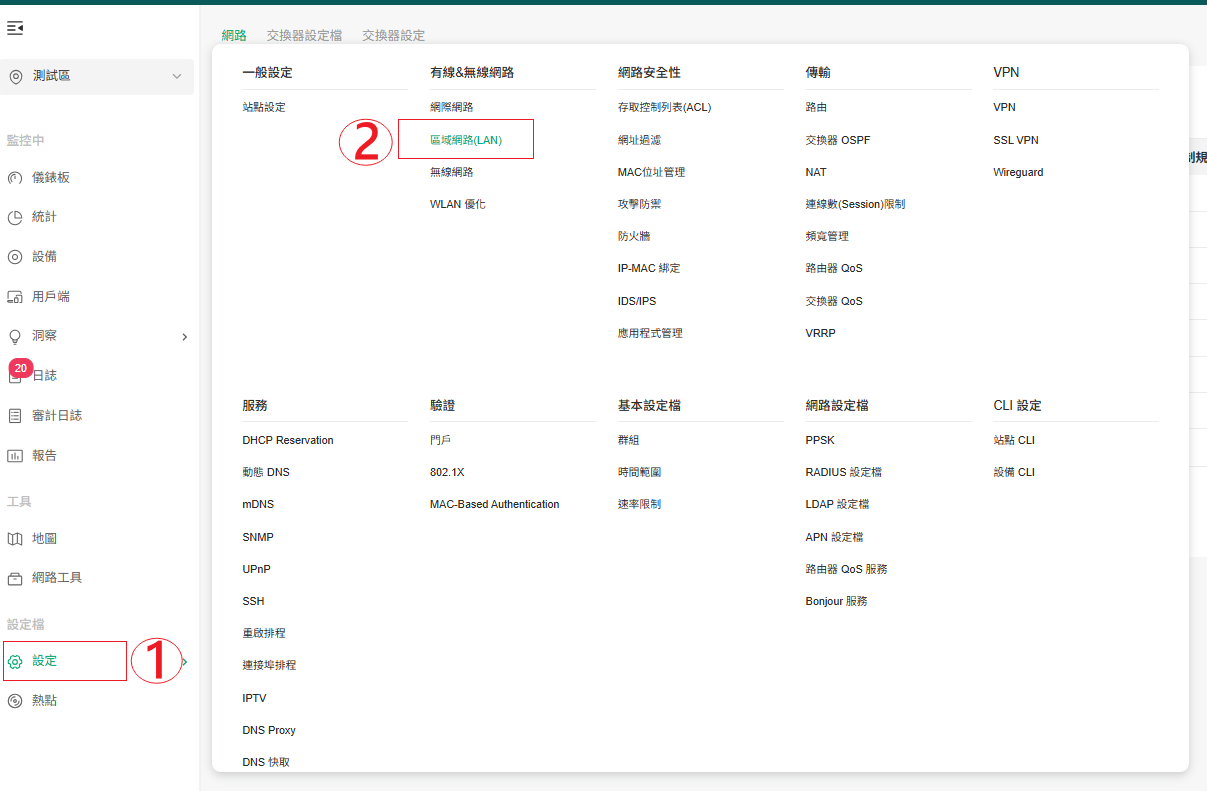

步驟 1. 在控制器上建立新的 VLAN。前往 設定 > 有線網路 > LAN 然後點擊 建立新的 LAN。

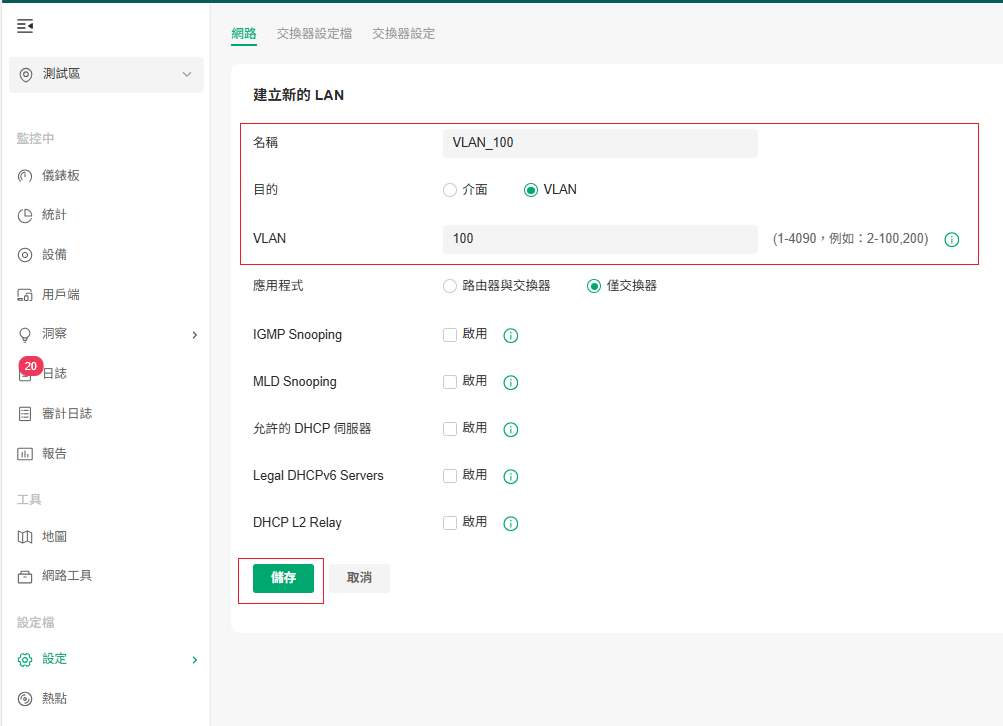

請為新建立的 VLAN 指定名稱、目的、VLAN 以及其他相關參數。點擊儲存來儲存設定。

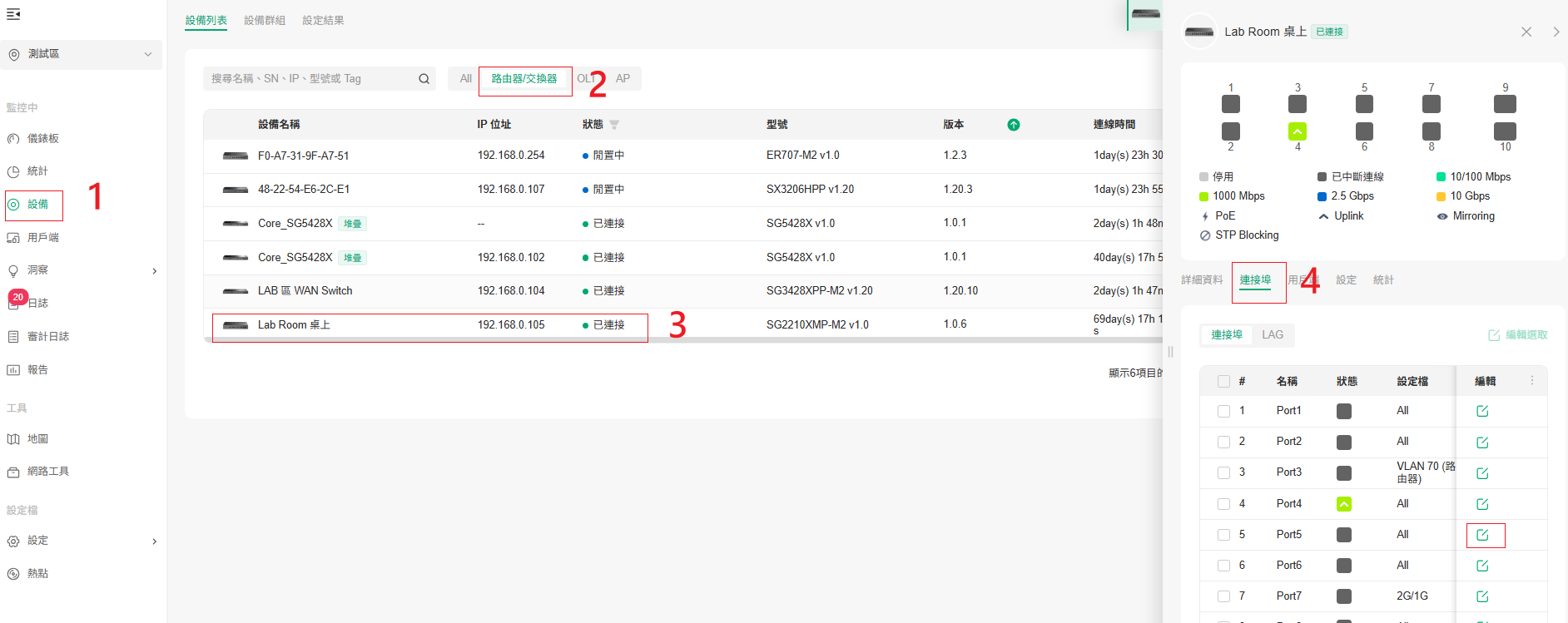

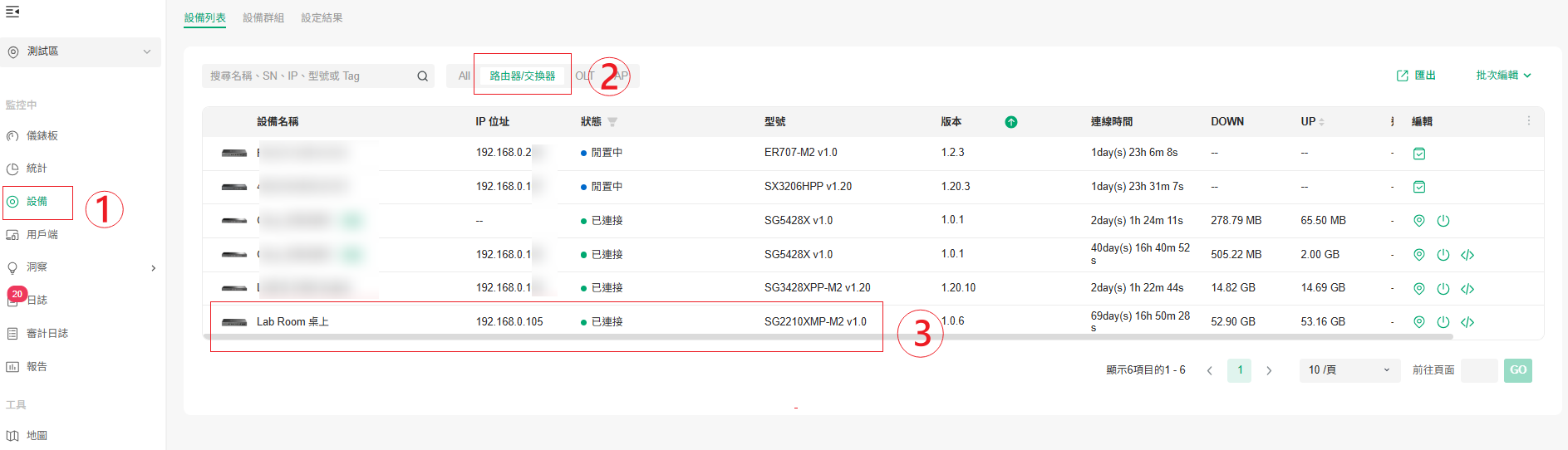

步驟 2. 在控制器上設定現有的 DHCP 選項。前往 設備 > 路由器/交換器 並點擊目標交換器以顯示屬性視窗。

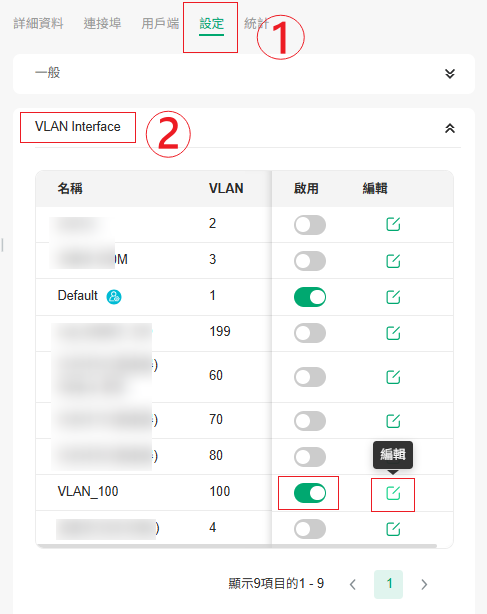

在交換器的屬性視窗中，前往 設定 > VLAN 介面並啟用 VLAN_100。點擊編輯圖示以編輯 VLAN_100 的介面。

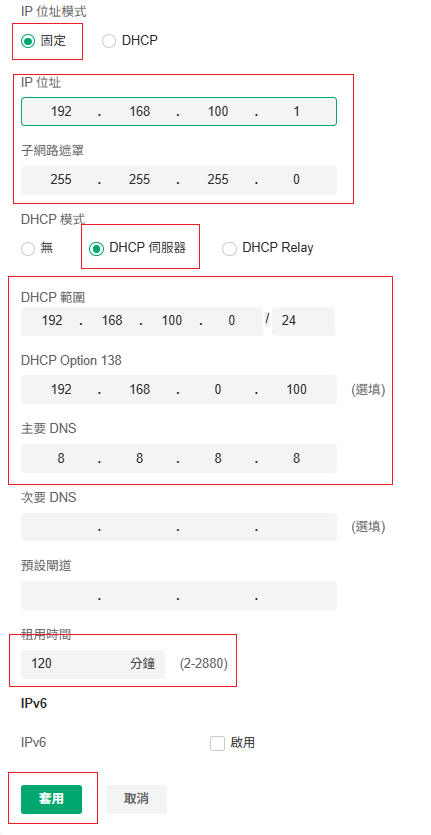

選擇靜態作為 IP 位址模式 ，並指定 IP 位址與子網路遮罩。選擇DHCP 伺服器 作為 DHCP 模式，並輸入所需參數，例如DHCP 範圍 與 主要 DNS。在選填的 DHCP 選項 138 欄位中，您可以根據需求指定控制器的 IP 位址。點擊套用以儲存設定。
