如何在 Omada 路由器上設定 LAN 網路：Normal vs. Bridge Mode （控制器 & 獨立管理模式）

目錄

目標

要求

介紹

透過網頁介面

透過 Omada 控制器

結論

目標

本文介紹了 Omada 路由器上 LAN 網路的 Normal Mode 和 Bridge Mode 之間的差異，以及如何透過獨立網頁介面和 Omada 控制器來設定這些模式。

要求

• Omada 路由器

介紹

設定 LAN 網路時可選擇 Normal Mode 或 Bridge Mode。這些模式之間的主要區別是：

• Normal Mode：
• Normal Mode 下，可以為該介面分配一個 VLAN。例如，您可以將 Layer 3 IP/MASK 設定為 192.168.10.1/24 並設定 VLAN 10。在獨立模式下，所有 LAN 連接埠將被加入到這個 VLAN 中，而在控制器模式下，只有選定的 LAN 連接埠會被加入。帶有 VLAN 10 Tagged 的封包可以由這個 Layer 3 介面處理。例如，當一個用戶端傳送帶有 VLAN 10 Tagging 的 DHCP Request 時，該用戶端會從路由器取得 192.168.10.x 範圍的 IP 位址。
• Bridge Mode：
• Bridge Mode 下，可以為介面分配多個 VLAN。例如，您可以將 Layer 3 IP/遮罩設定為 192.168.10.1/24，VLAN 10-19。在獨立模式下，所有 LAN 連接埠都會新增至 VLAN 10-19，而在控制器模式下，只會新增選定的 LAN 連接埠。Tagged 有 VLAN 10-19 的封包可以由 Layer 3 介面處理。例如，用戶端傳送帶有 10-19 之間任何 VLAN Tag 的 DHCP Request 將收到 192.168.10.x 範圍內的 IP。
• 此外，Bridge Mode 提供了 VLAN 隔離，這意味著處於不同 VLAN 上的裝置無法互相通訊。例如，如果 PC1 透過 VLAN 10 連接，PC2 透過 VLAN 11 連接，則由於 VLAN 隔離，它們將無法互相 Ping 通。但是，這種隔離僅適用於同一 Bridge LAN 網路內。例如，如果 Bridge LAN 網路 A 包含 VLAN 10-19，而 Bridge LAN 網路 B 包含 VLAN 20-29，則 PC1（連接到 VLAN 10）和 PC2（連接到 VLAN 20）將能夠互相 Ping 通。

設定

透過網頁

步驟 1. 前往 Network > LAN 然後點擊 Add 建立新的 LAN 網路。

步驟 2. 預設模式設定為 Normal。依據您的需要，選擇 Normal 或 Bridge Mode 。依據所選模式設定 VLAN - Normal 模式為一個值，Bridge 模式為多個值。

透過 Omada 控制器

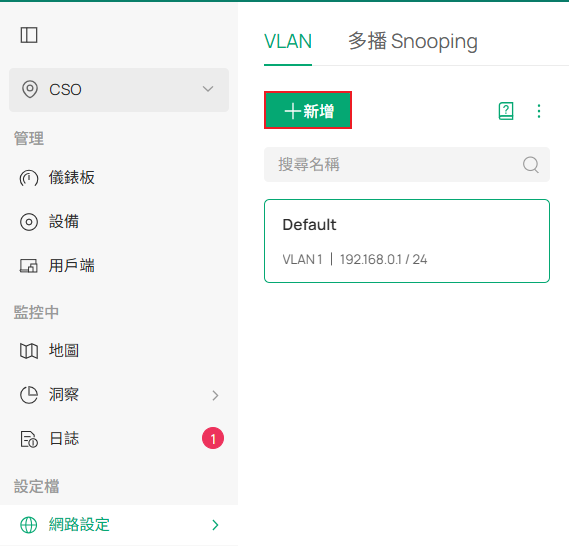

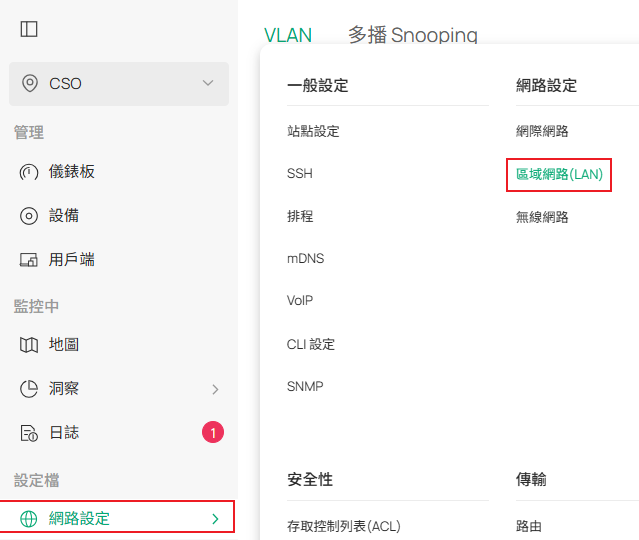

步驟 1. 前往 Settings > Wired Networks > LAN > Networks，然後點擊 建立新的 LAN 新增新的 LAN 網路。

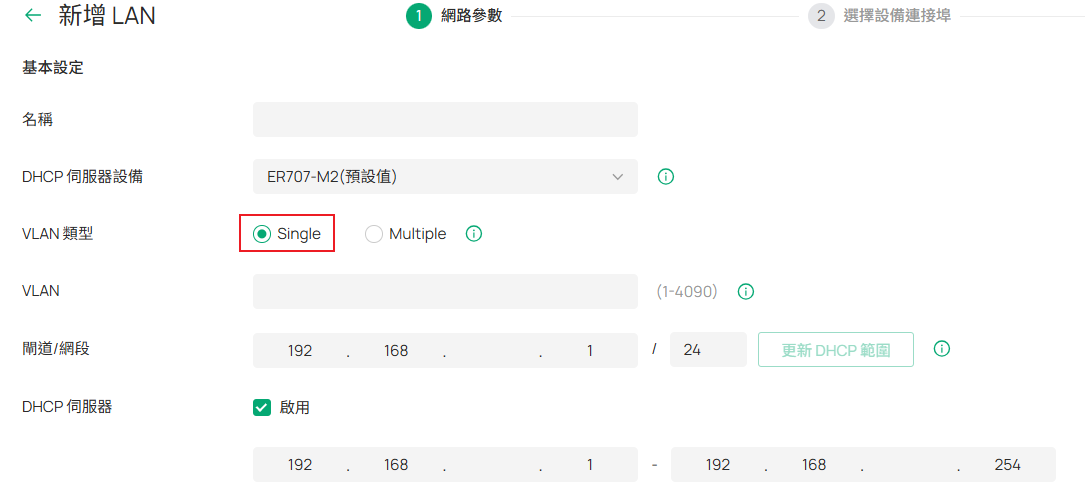

步驟 2. 預設 VLAN 類型 為 Single（Normal Mode），但您可以依據需要選擇 Multiple（Bridge Mode）。依據模式設定 VLAN — 在 Normal Mode 下設定單一 VLAN 值或在 Bridge Mode 下設定多個 VLAN 值。

結論

您現在已成功設定 Normal 或 Bridge Mode 的 LAN 網路。

要了解各項功能和設定的更多詳細資訊，請前往 檔案下載 下載您的產品手冊。
