如何透過 Omada 控制器設定站點範本功能

內容

目標

要求

介紹

設定

如何設定站點範本及設備範本

如何將站點綁定至站點範本

如何將設備綁定至設備範本

如何將站點從站點範本中解除綁定

如何將設備從設備範本中解除綁定

驗證

結論

FAQ

相關文章

目標

本文說明如何在 Omada 控制器上設定 站點範本 功能，以便使用者能夠批次設定與管理站點及 Omada 設備。

要求

• Omada 控制器 (軟體控制器  / CBC, v5.15.20 或以上)
• Omada 路由器/交換器

介紹

站點範本功能是在控制器的全域介面內進行設定，目的是協助使用者批次設定與管理多個站點。大多數站點功能都支援透過站點範本進行設定，例如：網際網路、LAN、WLAN、ACL、URL 過濾、門戶網站（Portal）、MAC 驗證等。透過將每個站點綁定至不同的範本，可實現大量站點的批次設定。

例如，當控制器需要管理多個不同的站點，並因業務需求或其他原因需要對這些站點進行批量變更時，您可以事先建立站點範本，然後直接將目標範本套用至指定站點，而無需逐一進入每個站點進行修改。站點數量越多，此功能的效益越顯著。

此外，您也可以在站點範本中建立設備範本，並在將設備綁定至站點範本後，選擇將相同型號的設備綁定至對應的設備範本。例如，在同一站點有大量 SG3452XP v2.20 設備，但其設定內容略有不同，此時可針對不同設定建立多個設備範本（如設定不同的埠、VLAN 介面、靜態路由或服務設定），再將對應的設備範本套用至所需設備上。

本文將根據 Omada 軟體控制器 v5.15.20.0，說明如何設定站點範本功能。

注意:

• 此功能能支援 Omada 控制器 v5.15.20 及以上版本

設定

如何設定站點範本及設備範本

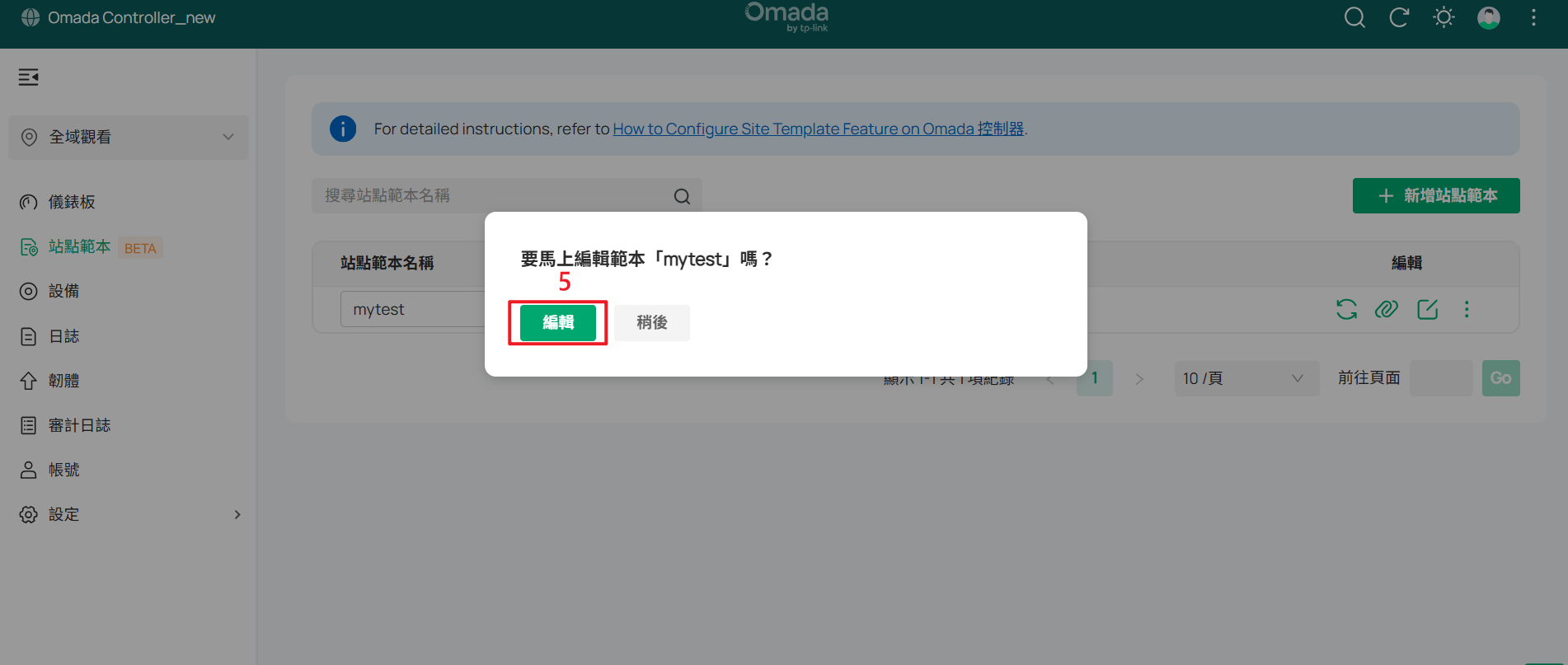

步驟 1. 登入 Omada 控制器， 前往全域觀看的 站點範本 點擊 + 新增站點範本 在本頁右上角，並根據您的需求命名及選擇可選的設定，然後點擊 建立 按鈕和 編輯按鈕會自動跳出以繼續後續操作。本文中，我們將所建立的項目命名為 mytest，後續將以此名稱代表我們在此處建立的範本。

注意:

• 大多數站點的可設定模組都支援在站點範本中進行設定，其中有些是必填項，有些則是選填項（只有在此處勾選後才能進行設定）。請參閱 FAQ 1 在本文末尾，以瞭解站點範本功能所支援的所有模組詳情。
• 站點範本建立後，其可設定模組將無法變更。

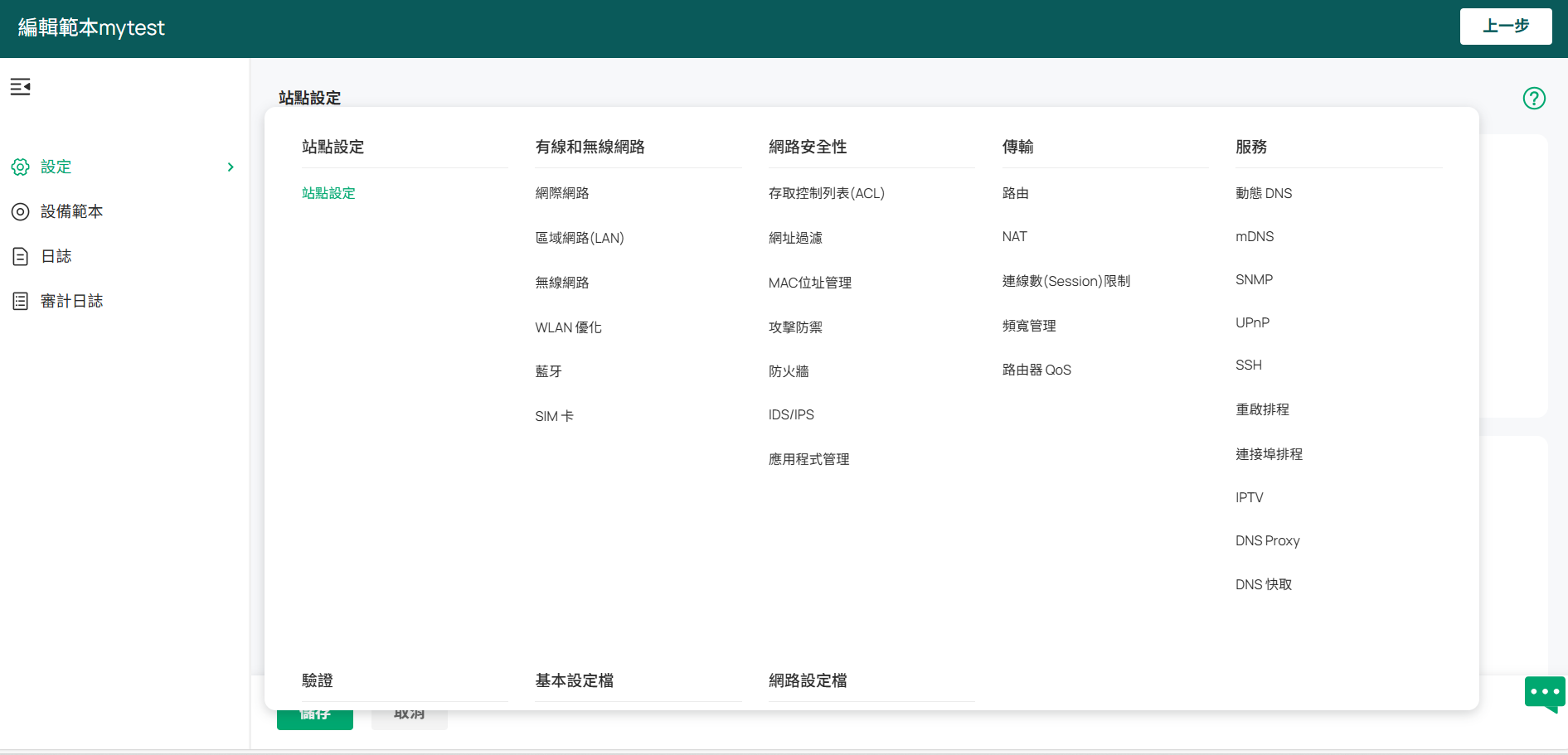

步驟 2. 進入 mytest範本後，您會發現先前步驟中所選的所有必填與選填模組皆可在此進行設定。請根據您的實際需求進行相應設定。由於 設定／日誌／審計日誌 中的設定步驟與一般站點相同，本文將不再詳細說明，您可參閱 TP-Link 官網上的其他文章以進一步瞭解各項功能。

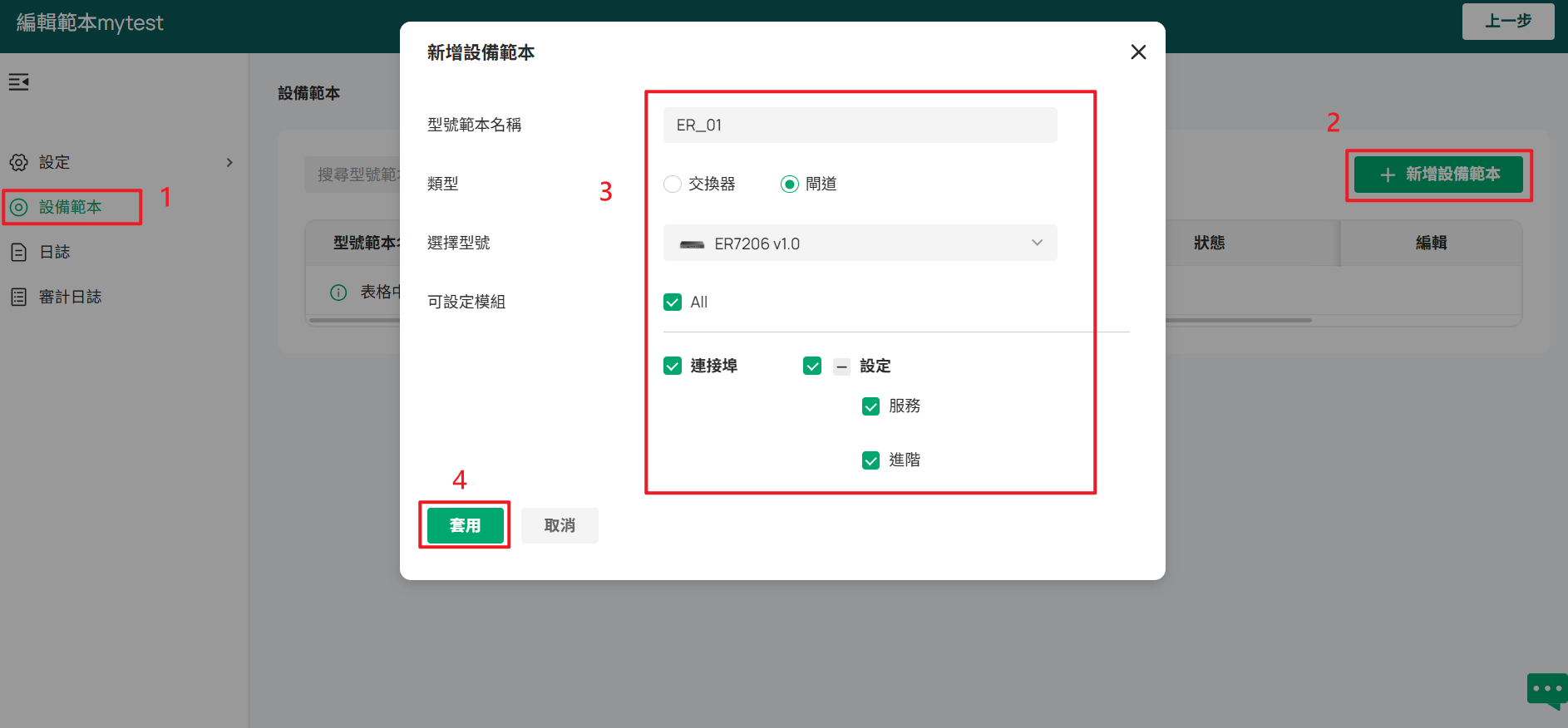

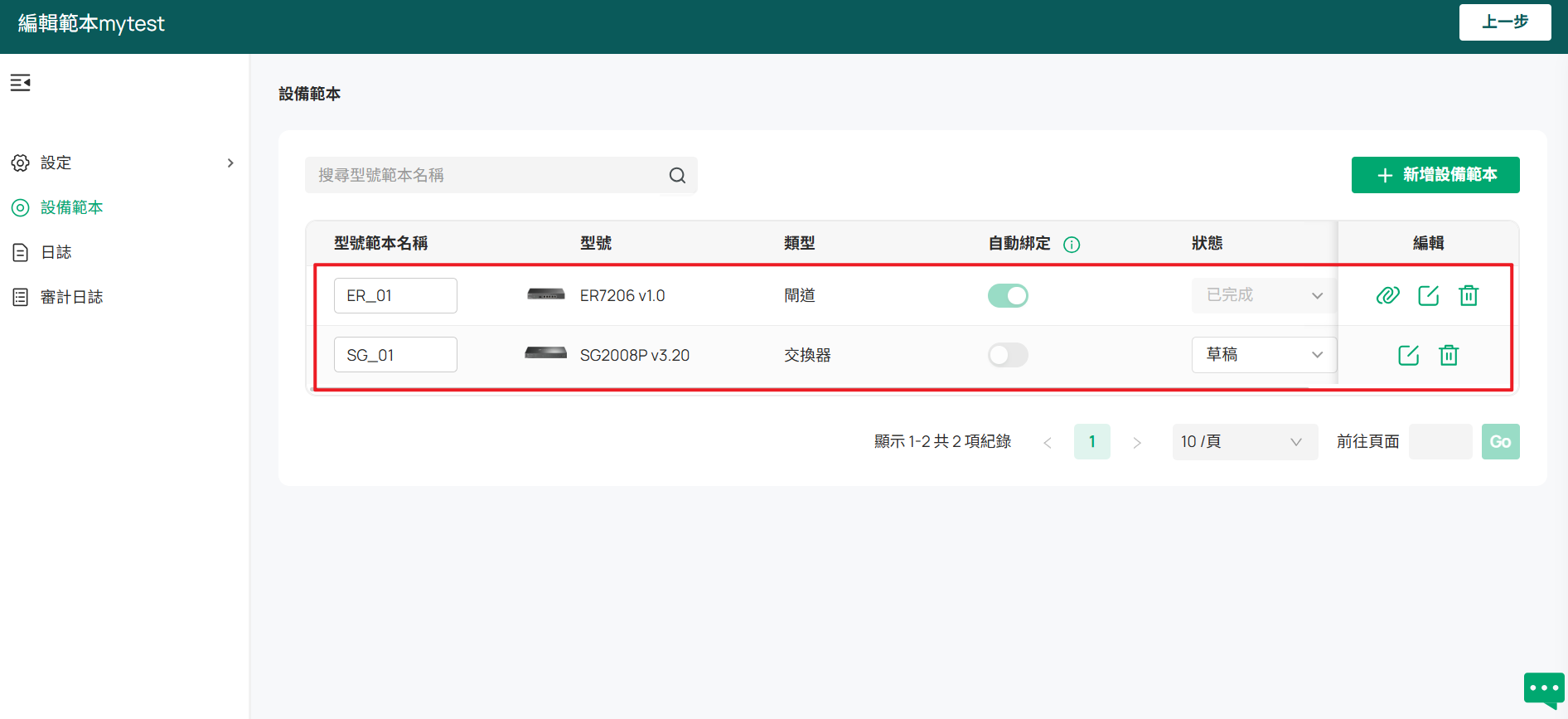

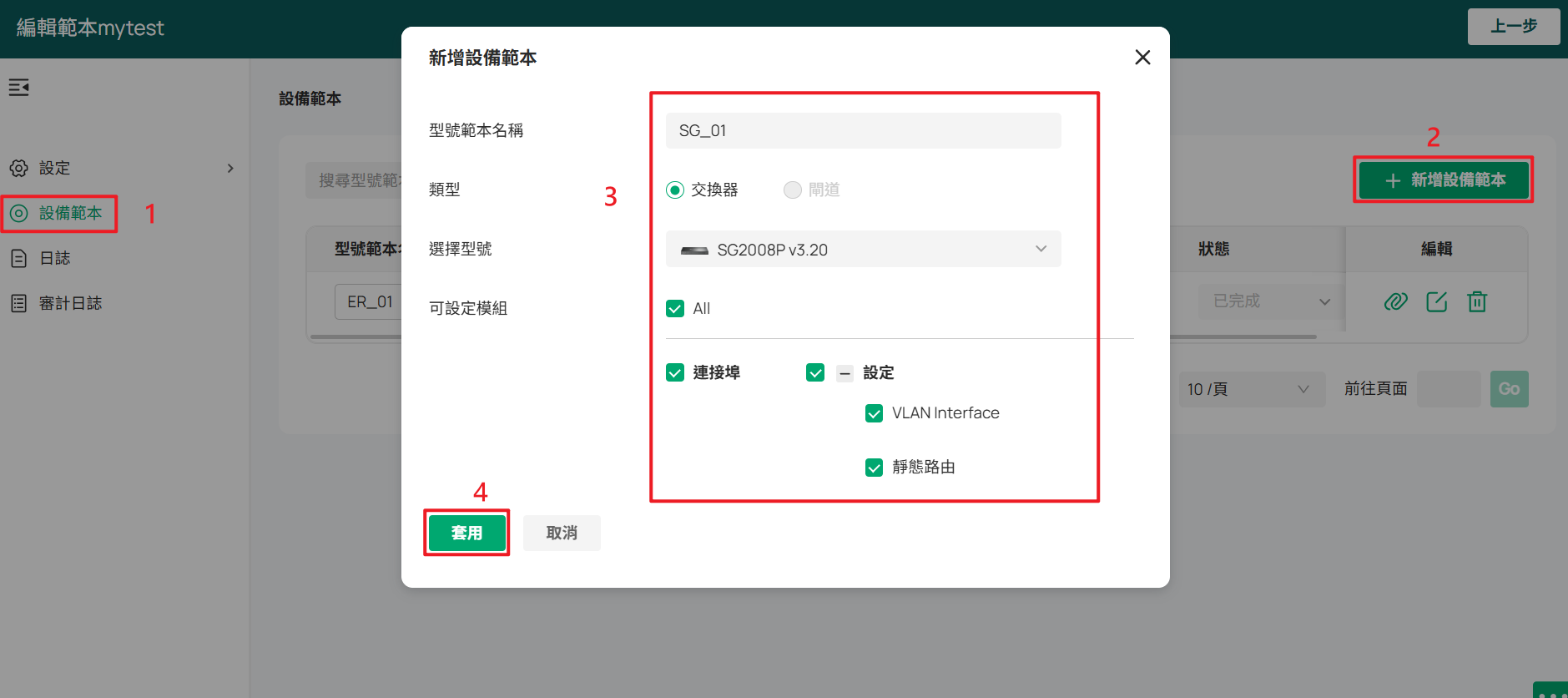

步驟 3 (選填). 前往 設備範本 點擊 + 新增設備範本， 編輯其名稱，然後選擇您想要設定的設備類型／設備型號／設定模組。此處我們以 ER7206 v1.0 與 SG2008P v3.20 為例，為這兩款設備分別建立兩個範本。 (ER_01 為 ER7206 v1.0, SG_01 為 2008P v3.20).

注意:

• 只有 Omada 的路由器與交換器支援設備範本功能。
• 每個設備範本中，只能有一個用於路由器的設備範本。

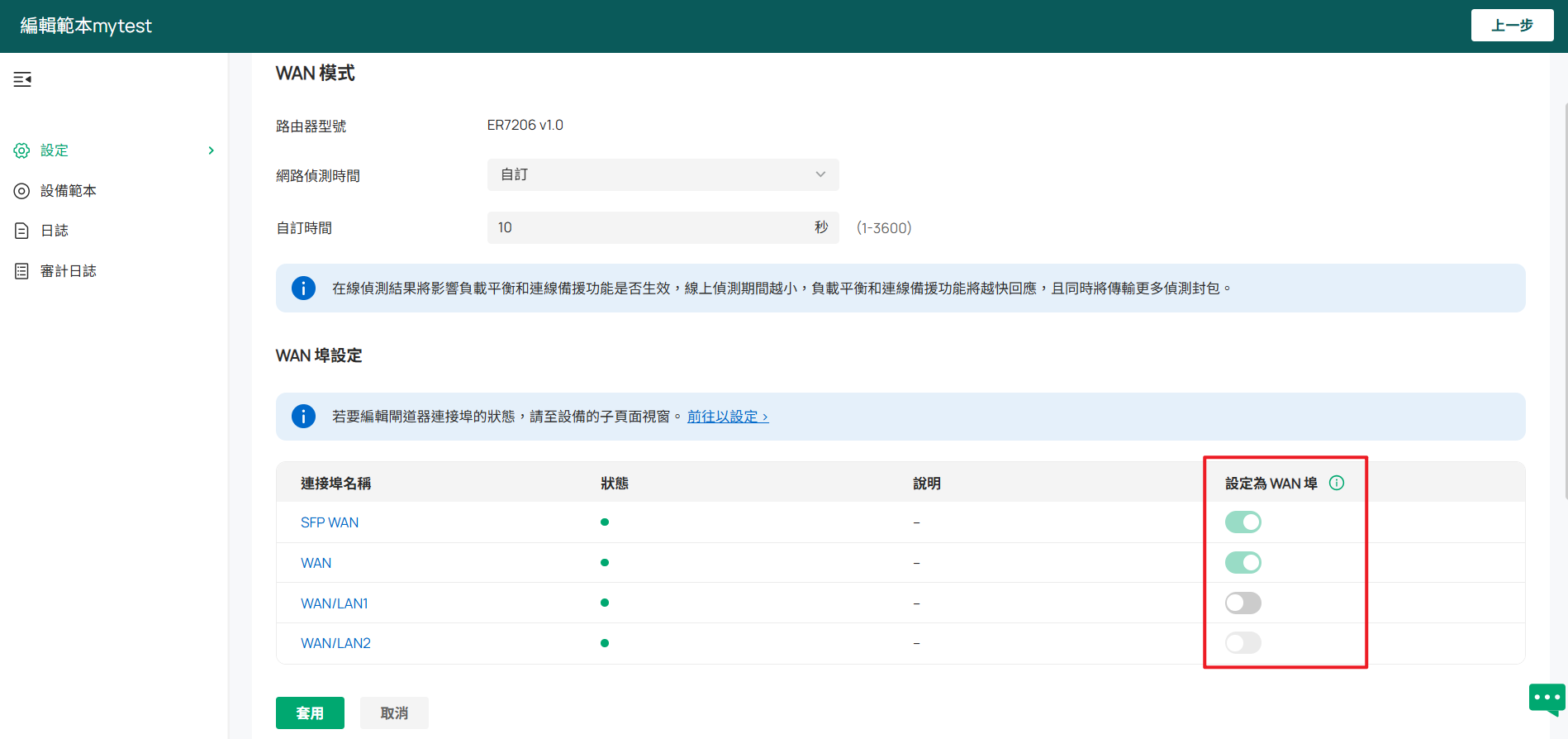

• 在建立路由器範本後，已綁定站點的 WAN 設定將會被範本中的設定覆蓋，包括連線狀態偵測、WAN 埠狀態、負載平衡設定等。

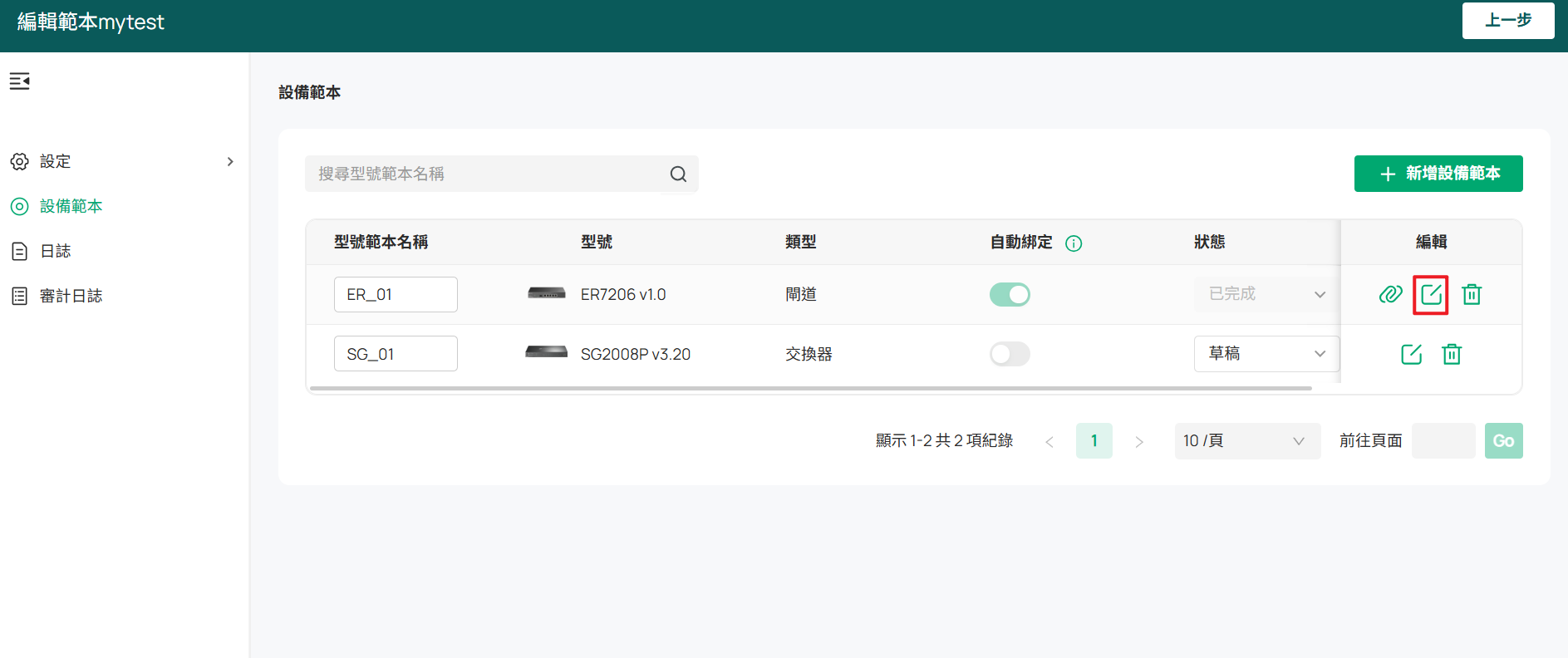

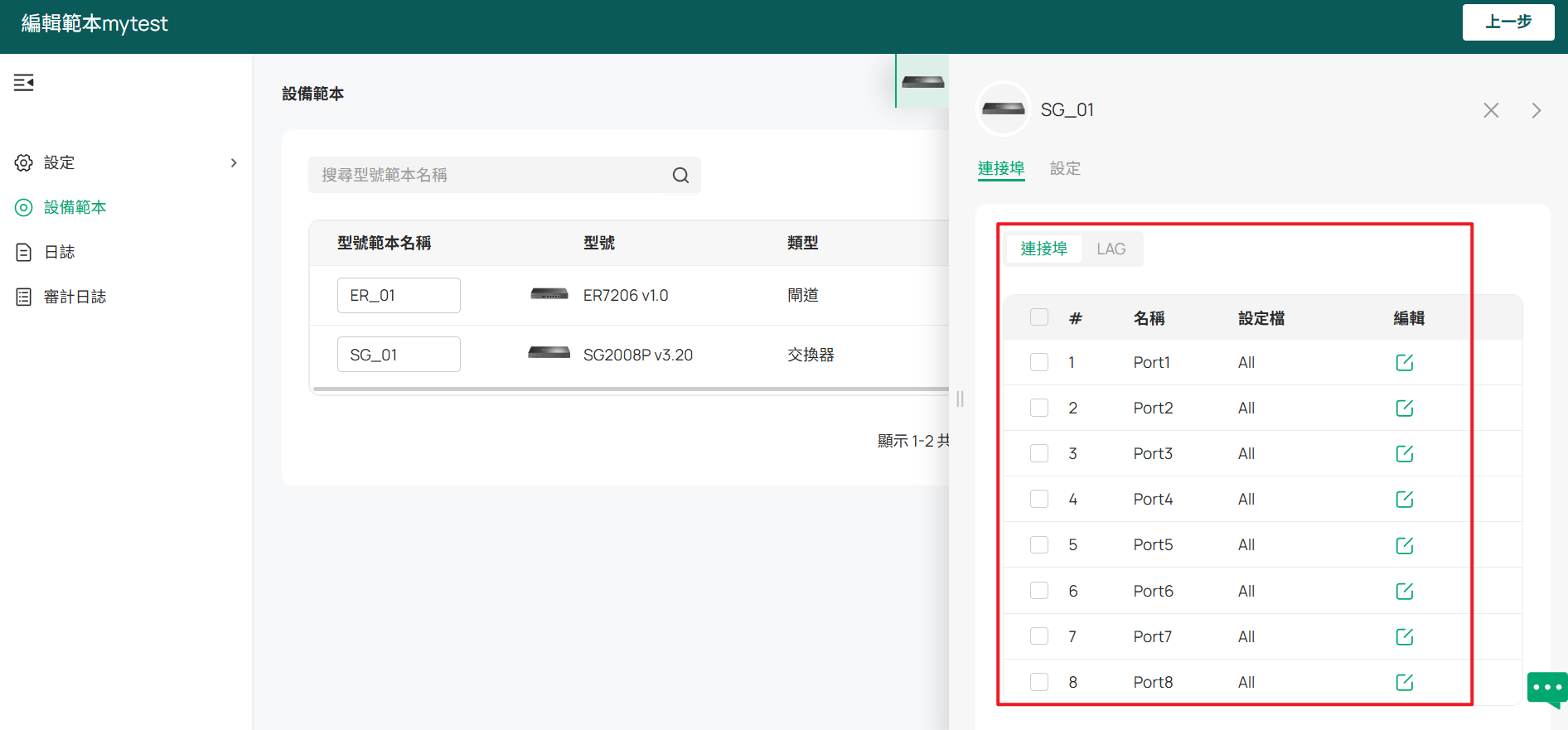

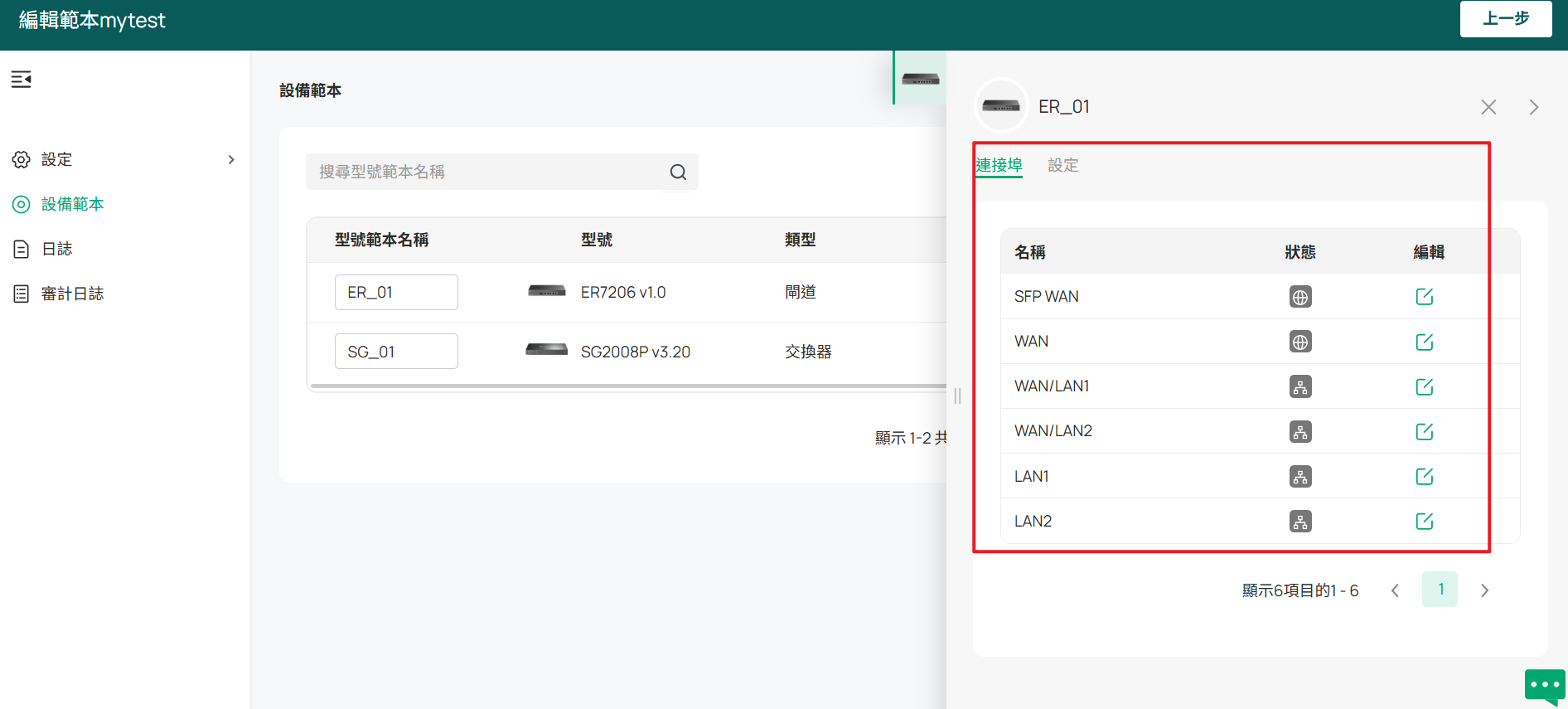

步驟 4 (選填) 點擊 編輯 按鈕在相關範本項目的 操作 欄中，然後根據需求進行設定 連接埠 及 設定 在此設備屬性視窗

步驟 5. 您已成功建立名為mytest的站點範本。 如果您想將此範本套用至本控制器中的實際站點，請前往下一章節 如何將站點綁定至站點範本。

如何將站點綁定至站點範本

根據站點與站點範本的建立時間順序，您有兩種方式可以將站點綁定至站點範本: 第一種方式是先建立站點範本，然後將其綁定到現有的站點；第二種方式是在建立新站點時，選擇並套用指定的站點範本。

設定現有站點

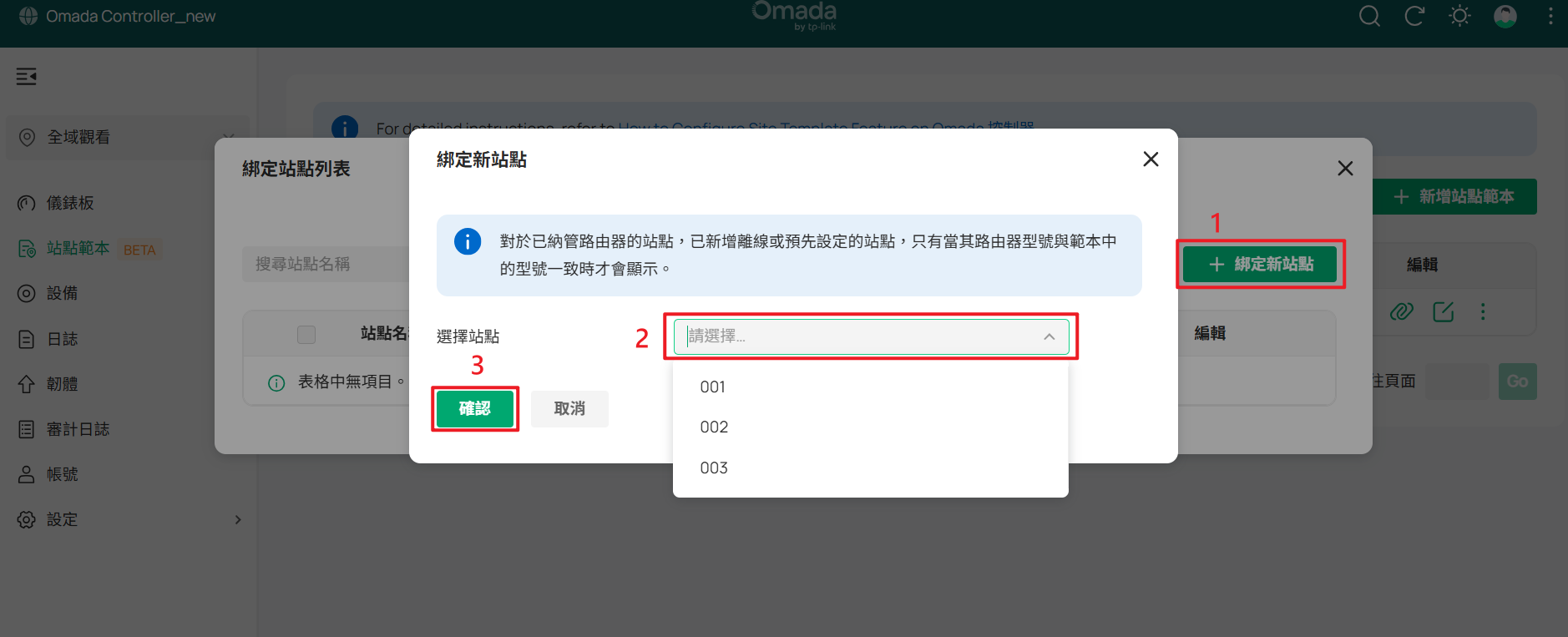

前往全域觀看的 站點範本， 點擊 「 綁定站點列表 」 按鈕，然後點擊 「 + 綁定新站點」 選取你想要綁定的目標站點，最後點擊 「 確認 」 按鈕。

注意: 點擊 「 確認 」 按鈕之後， 此範本的設定將會立即同步至已綁定的站點。

建立新站點時的設定

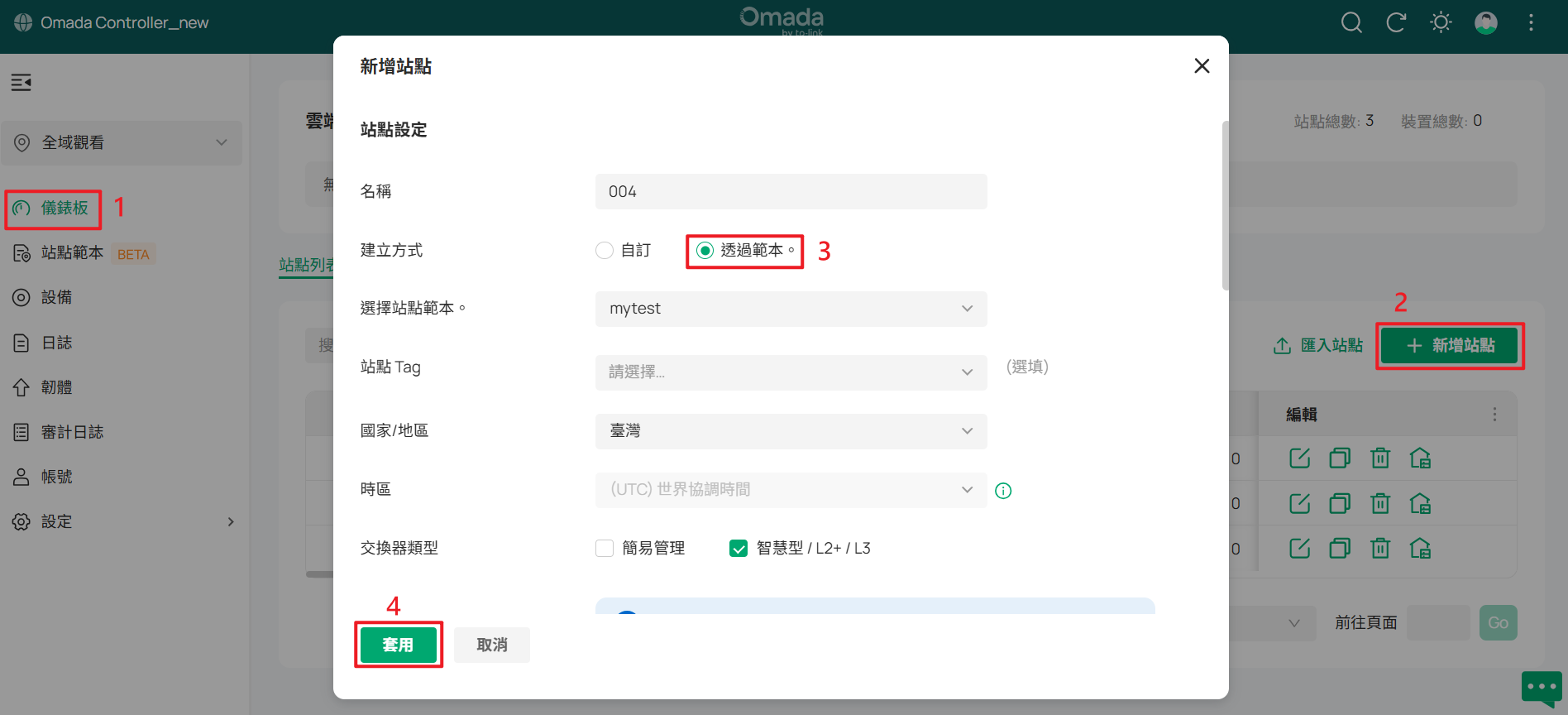

前往全域觀看的儀錶板， 點擊 「 + 新增新站點 」 然後選擇「透過範本」作為建立方式，然後完成此頁面的其他項目，並點擊 「 套用 」 按鈕。

如何 將設備綁定到設備範本

如果你想將一些設備綁定到同一個設備範本，使它們以相同的方式運作，請輸入此站點範本的 設備範本 模組，然後：

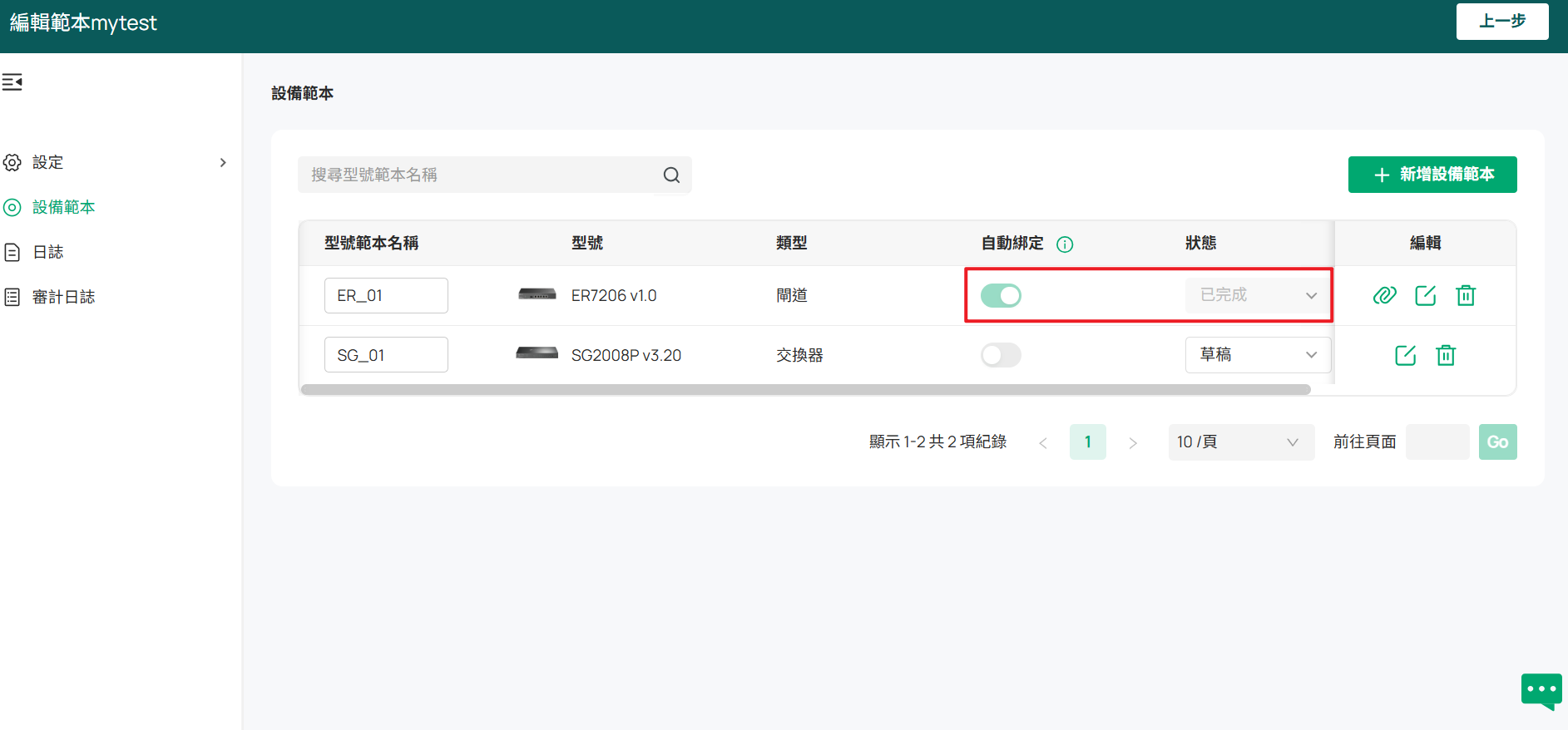

• 針對 Omada 路由器: 如果該站點中有受管理的 Omada 路由器，在此站點綁定至某個站點範本後，該路由器將自動綁定至對應的路由器設備範本， 即 「 自動綁定 」 將會啟用，而 「 狀態 」 將會預設為 「 已完成 」 。 例如，在本文中，001 站點中的 ER7206 v1.0 將會被綁定至 ER_01 範本。 如果你不希望 ER7206 v1.0 被綁定至 ER_01 範本， 只需點擊 “編輯” 然後選擇此型號來點擊 “解除綁定” 按鈕。

注意: 只有在建立了路由器設備範本後，才能進行網際網路設定。

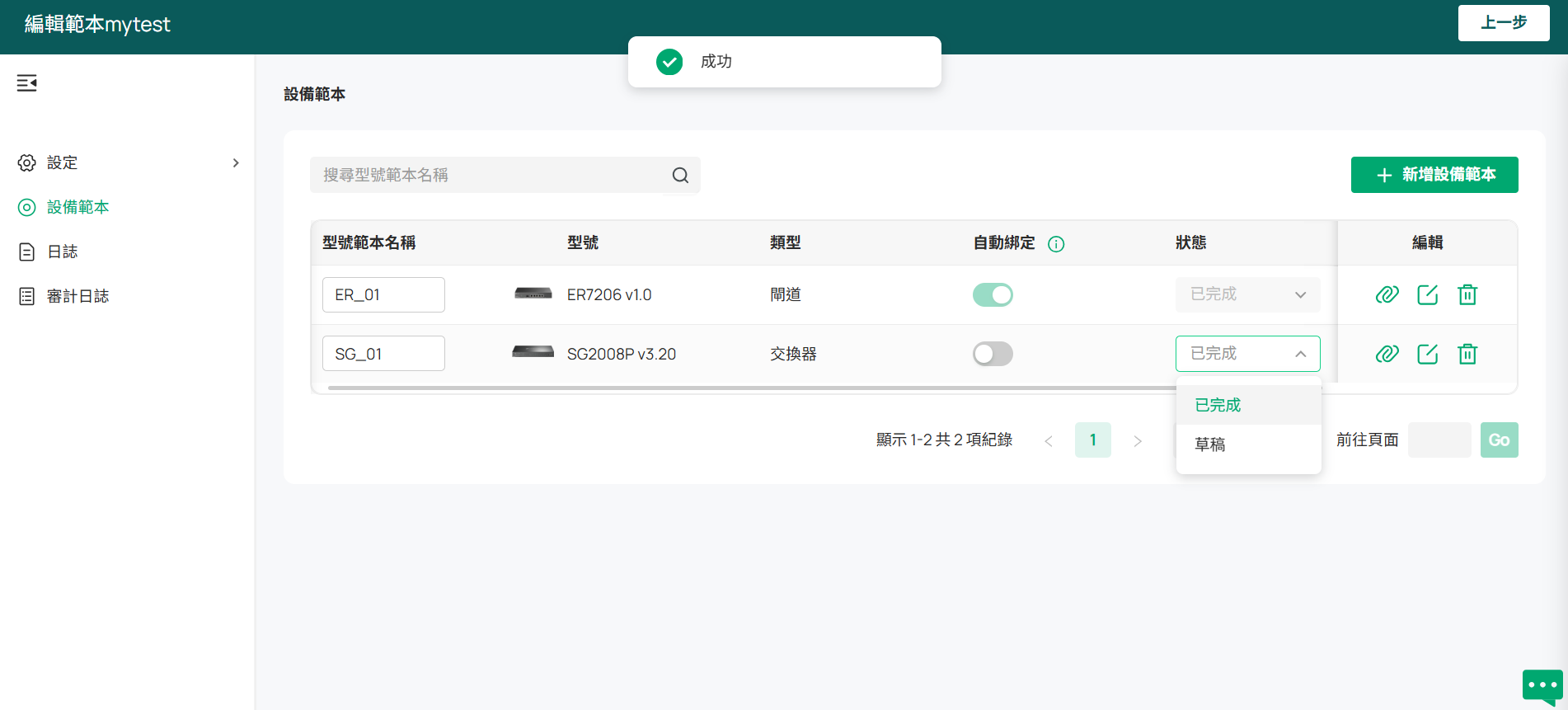

• 對於 Omada 交換器: 首先將「狀態」 從「草稿 」 調整為 「已完成」 ，否則無法將設備綁定至該範本。接著依序點擊 「編輯」 按鈕與 「+ 綁定新設備」 按鈕，選擇型號後點擊「確認」按鈕。

注意:

1. 14. 當設備範本已與指定型號綁定後，其「STATUS（狀態）」將無法再更改為「Draft（草稿）」。
   14. 啟用「自動綁定」後，相同型號的設備將自動綁定此範本並套用範本設定。如果設定錯誤，網路將會中斷。
   14. 要啟用「自動綁定」，該範本需符合以下任一條件：
       1. 該交換器範本尚未設定固定 IP 或 DHCP 伺服器在VLAN 介面 > 管理 VLAN > IP 位址模式。
   15. 該交換器範本已在 VLAN 中設定固定 IP 或 DHCP 伺服器 VLAN 介面 > 管理 VLAN > IP 位址模式，且該站點中此型號的設備最多僅能有 1 台。

步驟 3 (可選). 前往已綁定 mytest 範本的站點 001， 我們可以在此頁左下角看到已標註「 站點範本 : mytest 」 點擊已綁定 SG_01 範本的 SG2008P 設備，也會看到標示 「 此設備正在使用 SG_01 範本 」。

步驟 4 (可選): 如果你不希望多個站點套用相同的設備範本時完全一致， 可以依需求覆蓋站點與設備的設定。 例如，這裡我們將 WAN/LAN1 埠設為第 3 個 WAN 埠， 與 mytest 範本不符，則此站點會在頁面上方標示「已覆蓋：設定已被修改，不會從 mytest 範本同步」。

如何 將站點與站點範本解除綁定

解除與站點範本的綁定後，所選站點將不再從範本同步設定，但可以保留目前的設定（包括本地覆蓋設定）。依解除綁定的目標站點數量不同，可採取以下兩種操作方式：

1) 將全部 / 部分站點與特定設備範本解除綁定

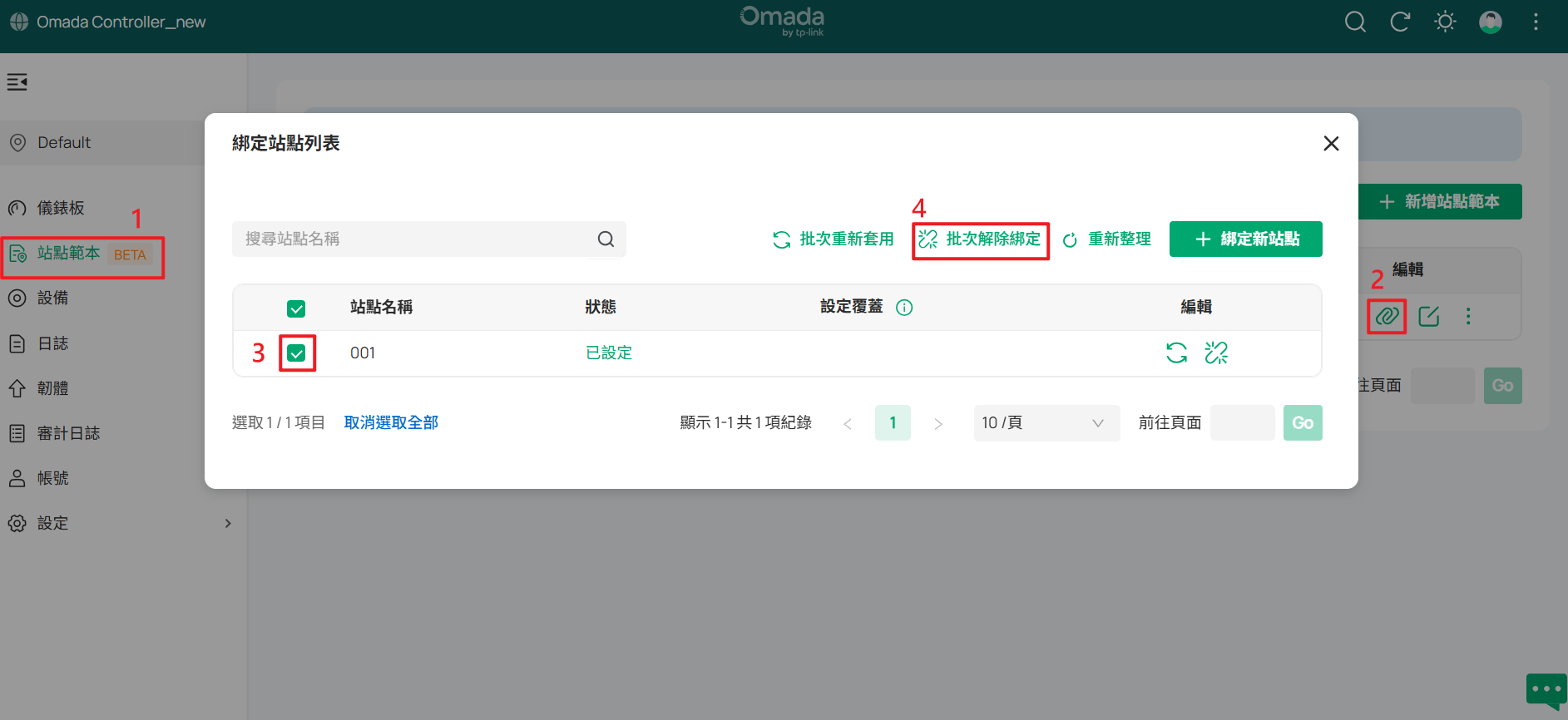

前往全域觀看的 站點範本， 點擊 「 綁定站點列表」 按鈕後，選擇要解除綁定的目標站點，最後點擊 「批次解除綁定」 按鈕。

2) 將單一站點與特定站點範本解除綁定

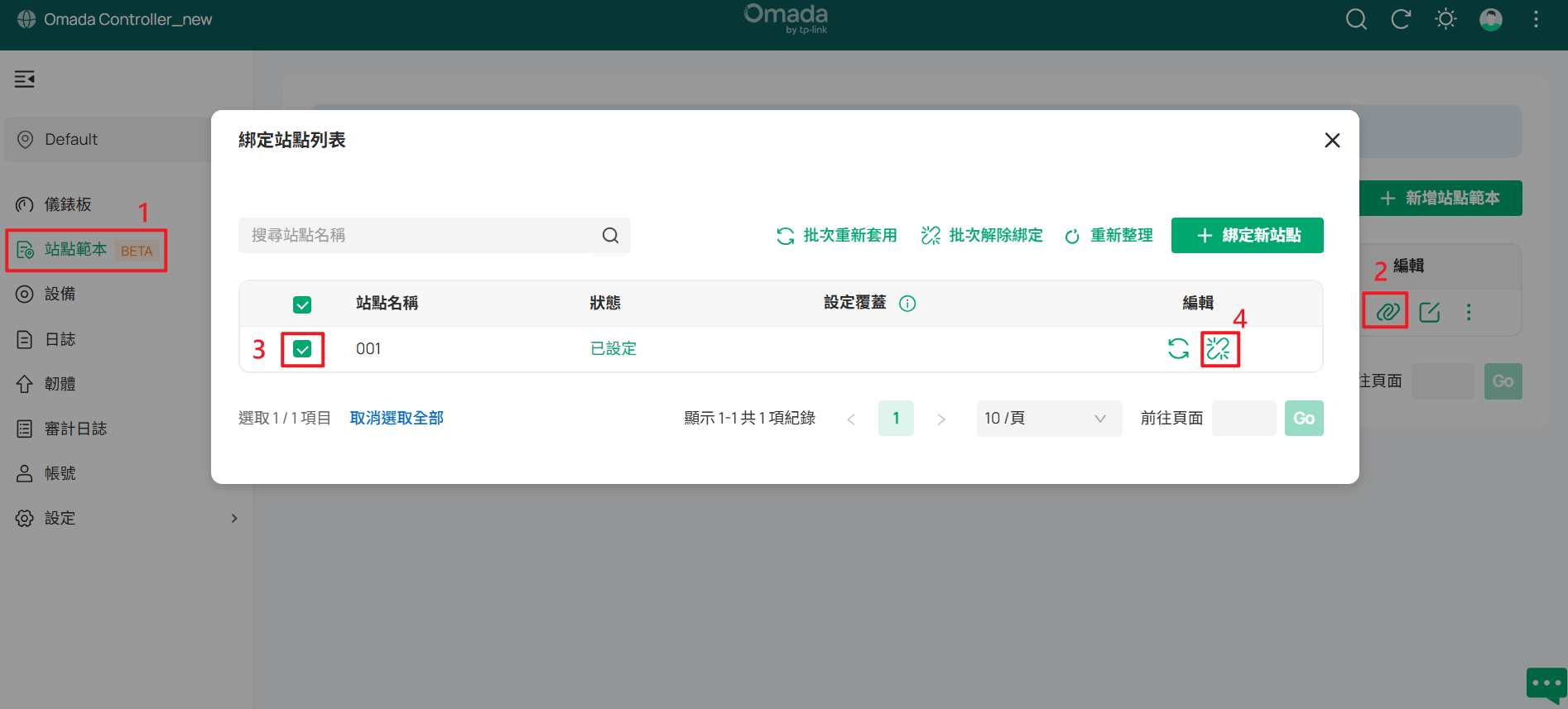

前往全域觀看的 站點範本， 點擊 「 綁定站點列表」 按鈕後，選擇要解除綁定的目標站點，最後點擊 「解除綁定」 按鈕。

將設備與設備範本解除綁定

完成解除綁定操作後，這些設備將不再從設備範本同步設定，但可以保留目前的設定（包括本地覆蓋設定）。依解除綁定的目標站點數量不同，可採取以下兩種操作方式：

1) 將全部 / 部分設備與特定設備範本解除綁定

2) 將單一設備與特定設備範本解除綁定

在 Omada Controller 上，有兩種方法可將單一設備與特定設備範本解除綁定：一種是在站點範本中設定，另一種則是在實際站點中操作。

• 方法 1: 在站點範本中進行設定

進入 mytest 範本， 點擊「 綁定站點列表」 按鈕在欲操作的設備範本上，勾選目標設備，然後點擊 「 解除綁定 」按鈕。

• 方法 2: 實際站點中操作

進入實際站點的「設備」模組，點擊目標設備以開啟其屬性視窗，然後點擊 「 解除範本綁定 」 按鈕。

驗證

這裡僅舉幾個範例來說明啟用站點範本功能後的運作方式，如果有興趣，你可以自行更深入地探索。

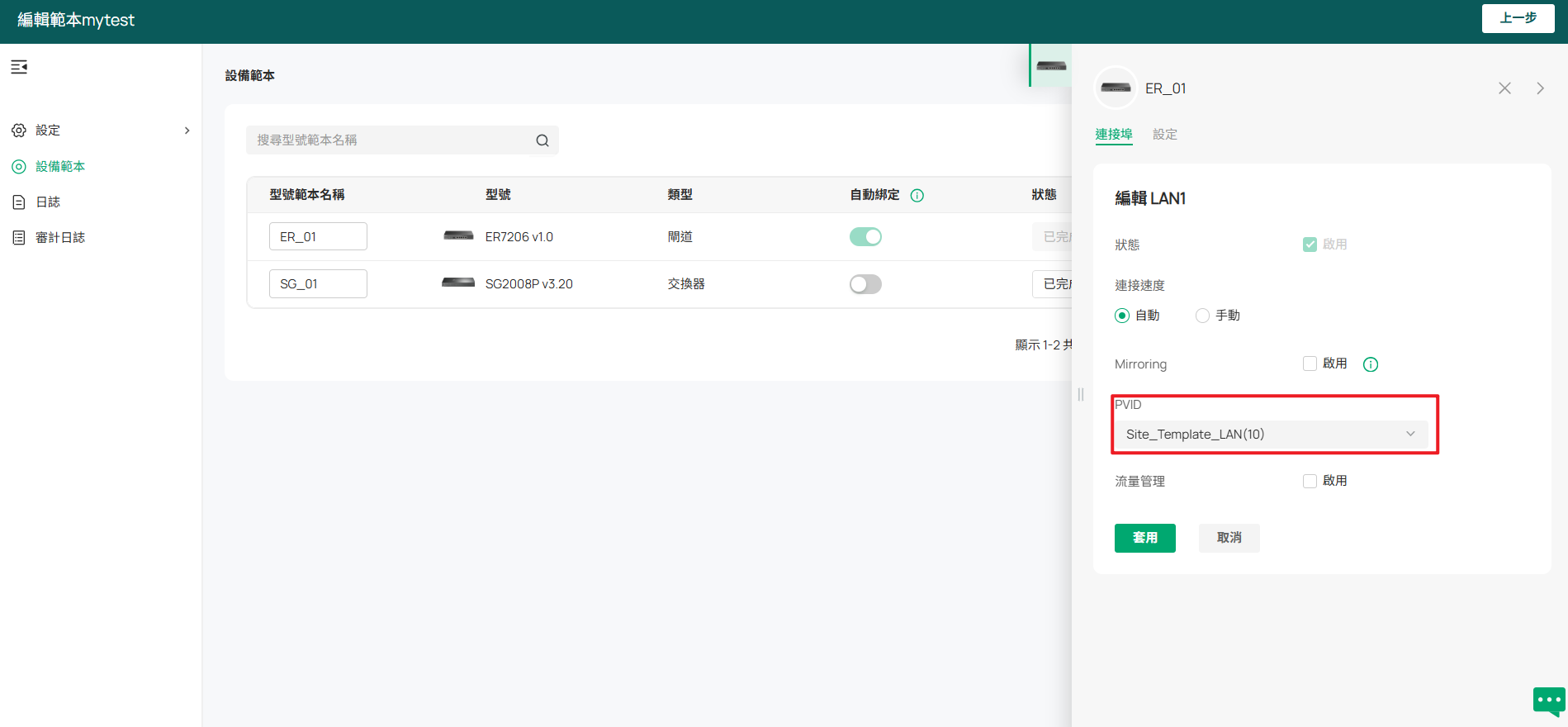

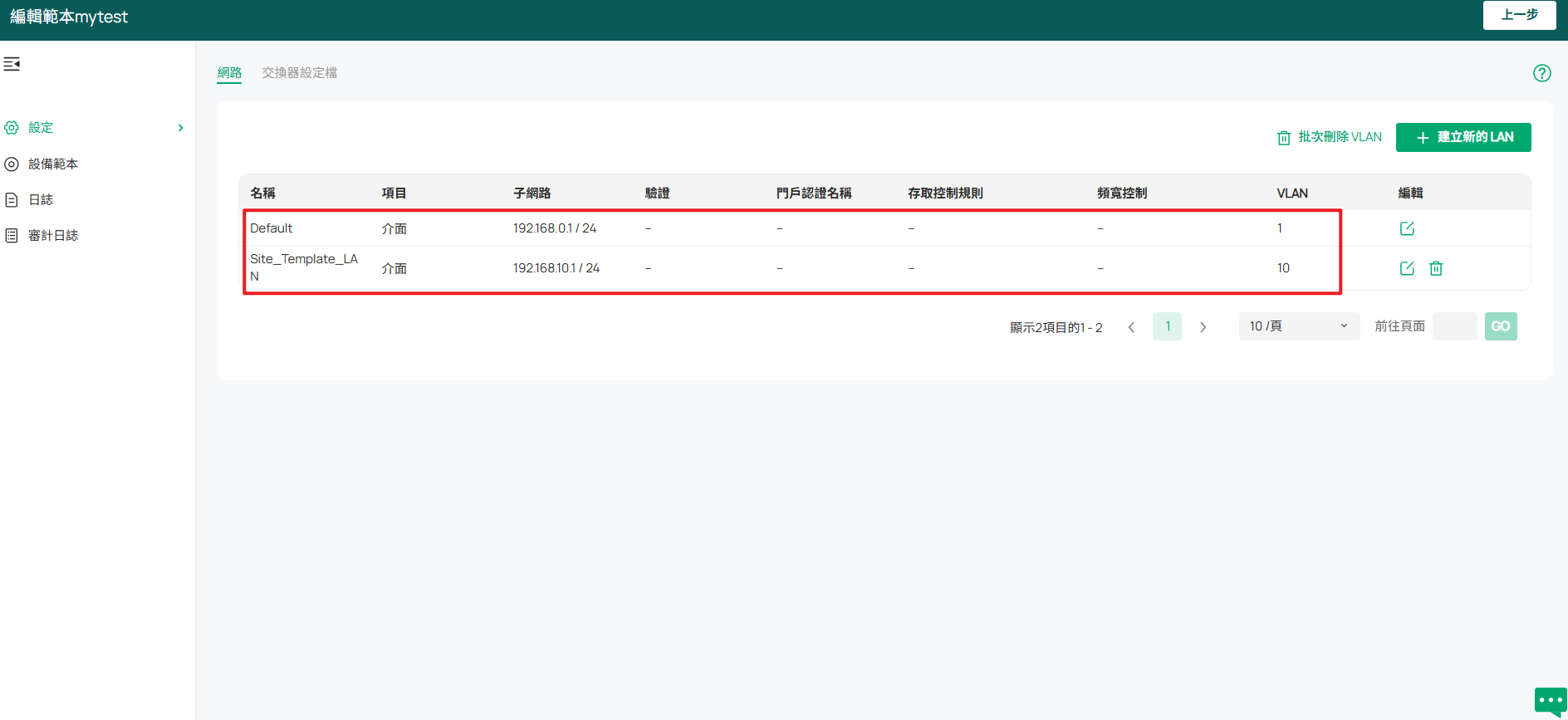

步驟 1. 繼承 「如何設定站點範本與設備範本」， 我們為 mytest 範本配置了如下的網際網路設定 : 兩個介面（VLAN 1 的預設值為 192.168.0.1/24，VLAN 10 的 Site_Template_LAN 為 192.168.10.1/24）。在 ER_01 範本中，LAN1 埠的 PVID 被設為 VLAN 10。

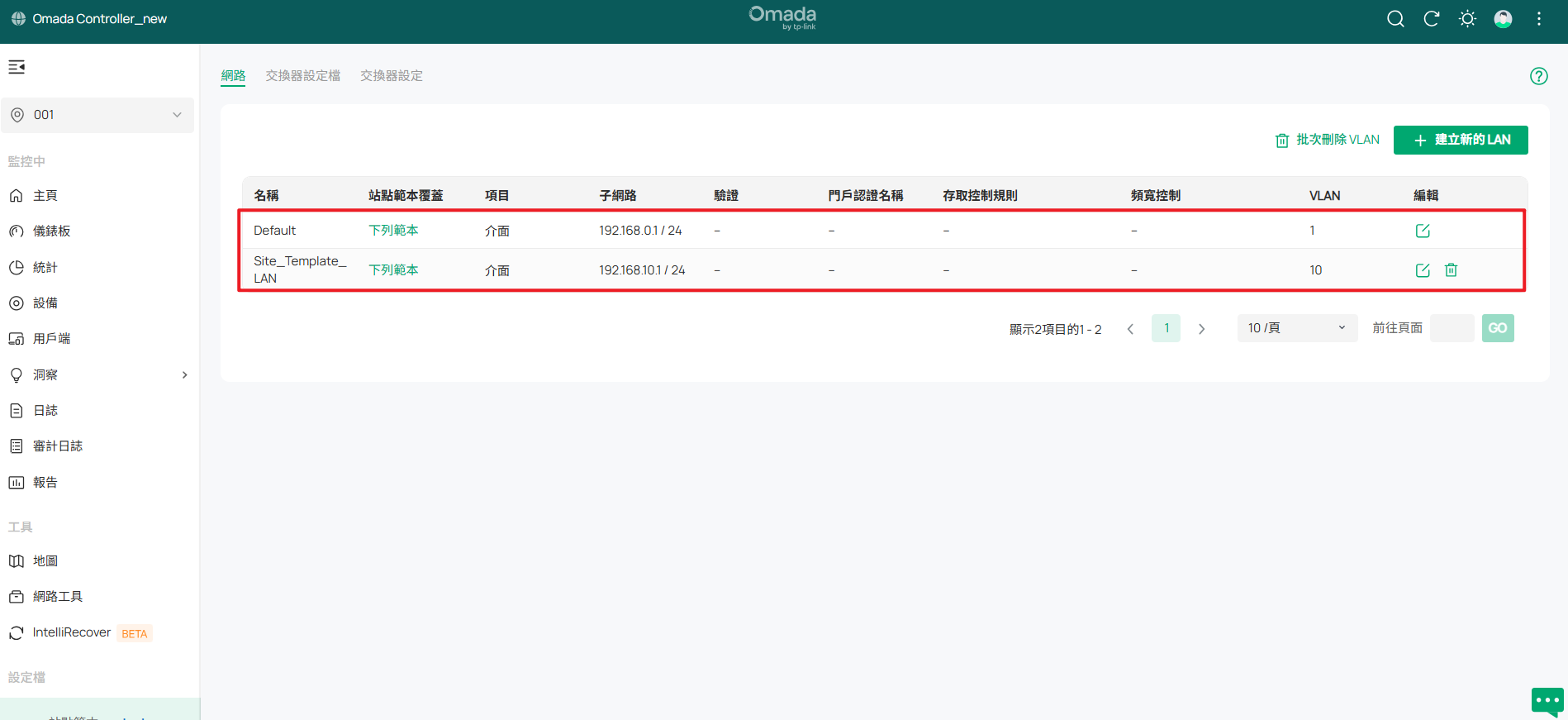

步驟 2. 前往站點 001, 我們可以注意到，其網際網路設定與路由器設定分別已與 mytest 範本及 ER_01 範本相同。

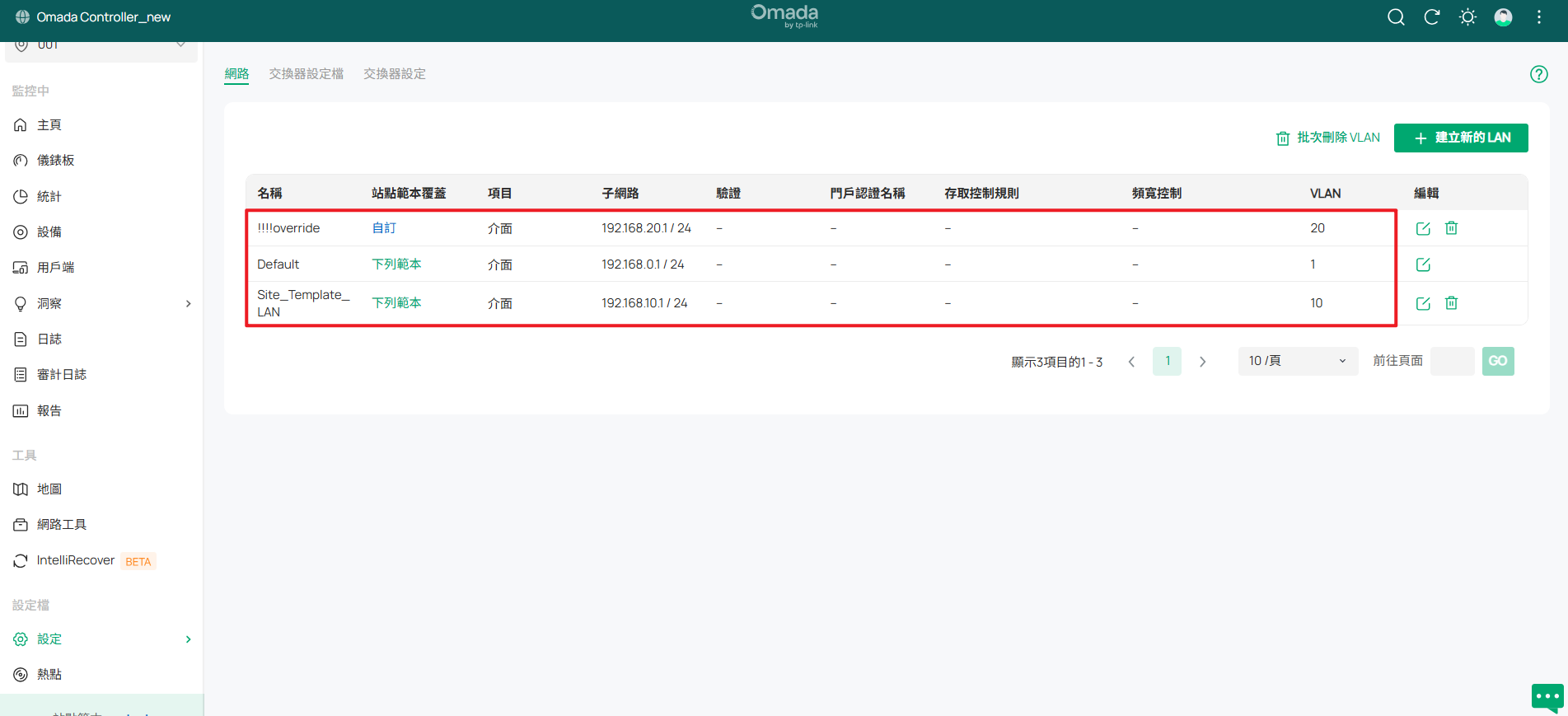

步驟 3. 如果我們在站點 001 中修改 LAN 設定，新增一個介面（!!!! override 為 VLAN 20-192.168.20.1/23），則此 LAN 設定檔將會被標記為「 自訂 」。

步驟 4. 當我們在此站點點擊「 重新套用 」按鈕後，站點 001 的所有設定將會恢復為與 mytest 範本相同。

結論

以上為站點範本功能的完整設定與驗證說明，請依照您的實際需求進行設定。

想了解每個功能與設定的更多細節，請前往下載中心下載您產品的使用手冊。

FAQ

1. 站點範本功能支援設定哪些模組？哪些是 必填/選填/不支援?

參考：請見下表。

2. 在同一台 Omada Controller 上，最多可以建立多少個站點範本與設備範本？

參考：對於同一台 Omada Controller，每位客戶（MSP 模式）最多可建立 100 個站點範本；每個站點範本最多可建立 257 個設備範本（其中交換器 256 個，路由器 1 個）。

3. 如果我希望已綁定站點範本但被覆蓋的設定，恢復回原本的站點範本，我該怎麼做？

Re.

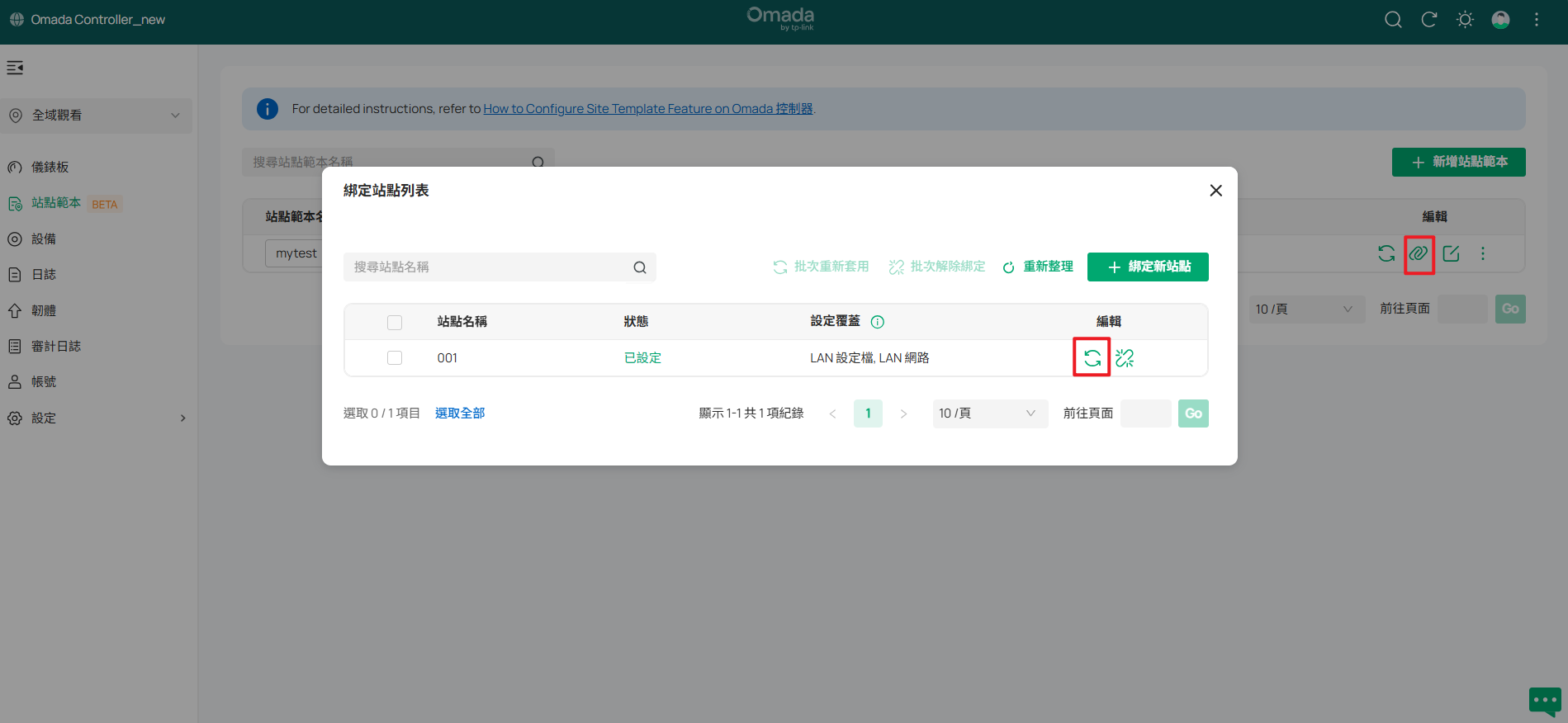

• 如果你想將所有綁定特定範本的站點恢復，請前往全域觀看的 站點範本 並直接點擊 「重新套用」 按鈕。
• 如果你想將部分綁定特定範本的站點恢復，請前往全域觀看的 站點範本, 並點擊「綁定站點列表」 按鈕， 接著勾選想要的站點，然後點擊 「批次重新套用」 按鈕。
• 如果你想將單一綁定特定範本的站點恢復，請前往全域觀看的 站點範本, 並點擊「綁定站點列表」 按鈕， 接著勾選想要的站點，然後點擊 「重新套用」 按鈕。

注意:

此操作將覆蓋所選站點的所有站點層級設定，覆蓋範本中指定型號設備的私有設定，並可能清除範本不支援的設定。因此，如果站點上有自訂 LAN 網路，也將被刪除，可能導致設備離線或網路異常。
