Bài viết này giải thích cơ chế ưu tiên cổng PoE Out và cơ chế bảo vệ nguồn đối với các thiết bị được trang bị hai cổng PoE Out, có khả năng tự động quản lý mức công suất PoE đầu ra.
Đối với các thiết bị này, một cổng sẽ được đặt làm cổng ưu tiên cao (high-priority) theo mặc định. Hệ thống sẽ ưu tiên cấp nguồn cho cổng này trong quá trình đàm phán PoE cũng như khi xảy ra tình trạng quá tải nguồn.
FAQ này chủ yếu mô tả thiết kế ưu tiên cổng mặc định và hành vi bảo vệ nguồn trong các điều kiện cấp nguồn khác nhau, lấy EAP775-Wall làm ví dụ.
Yêu cầu
- EAP hỗ trợ hai cổng PoE Out
Cấu hình
Khi PoE Out được bật trên cả hai cổng, quy tắc mặc định sau sẽ có hiệu lực.
Chế độ Standalone:
Vào Management → LAN PORT CONFIG → PoE Out, bật PoE Out và nhấn Save.
Thao tác này sẽ kích hoạt PoE trên cả hai cổng.
Chế độ Controller:

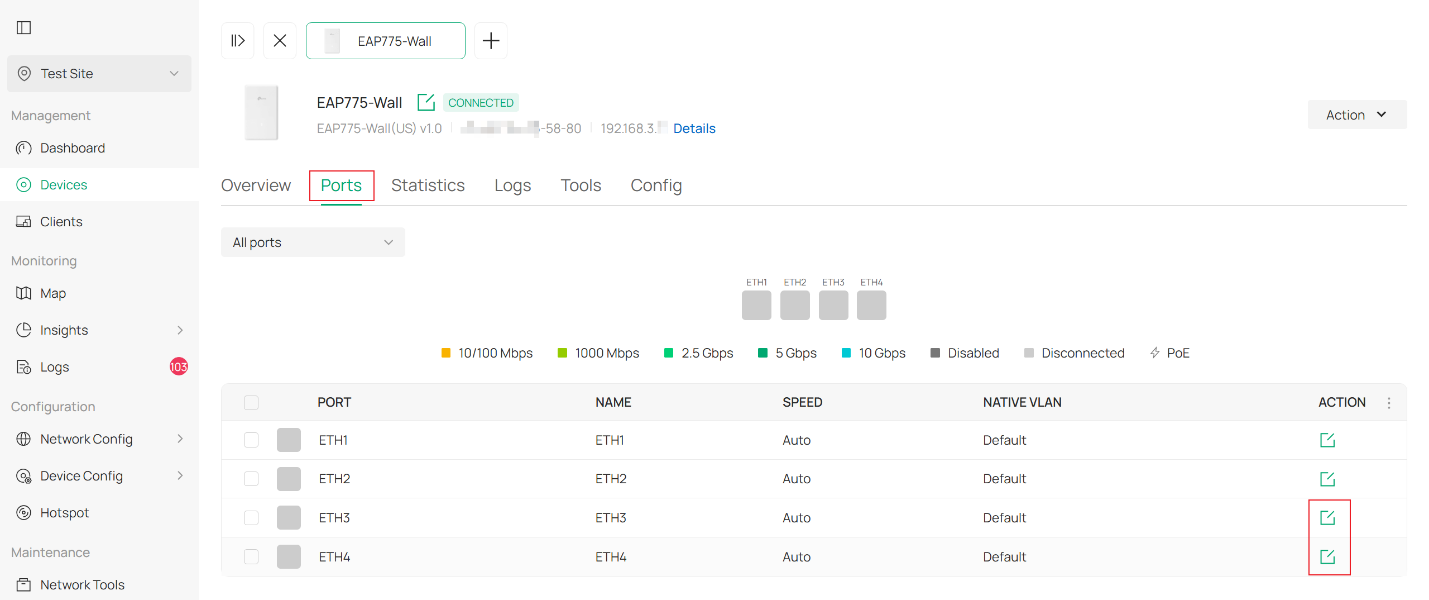

Vào Manage Device → Ports → Action → PoE Out.

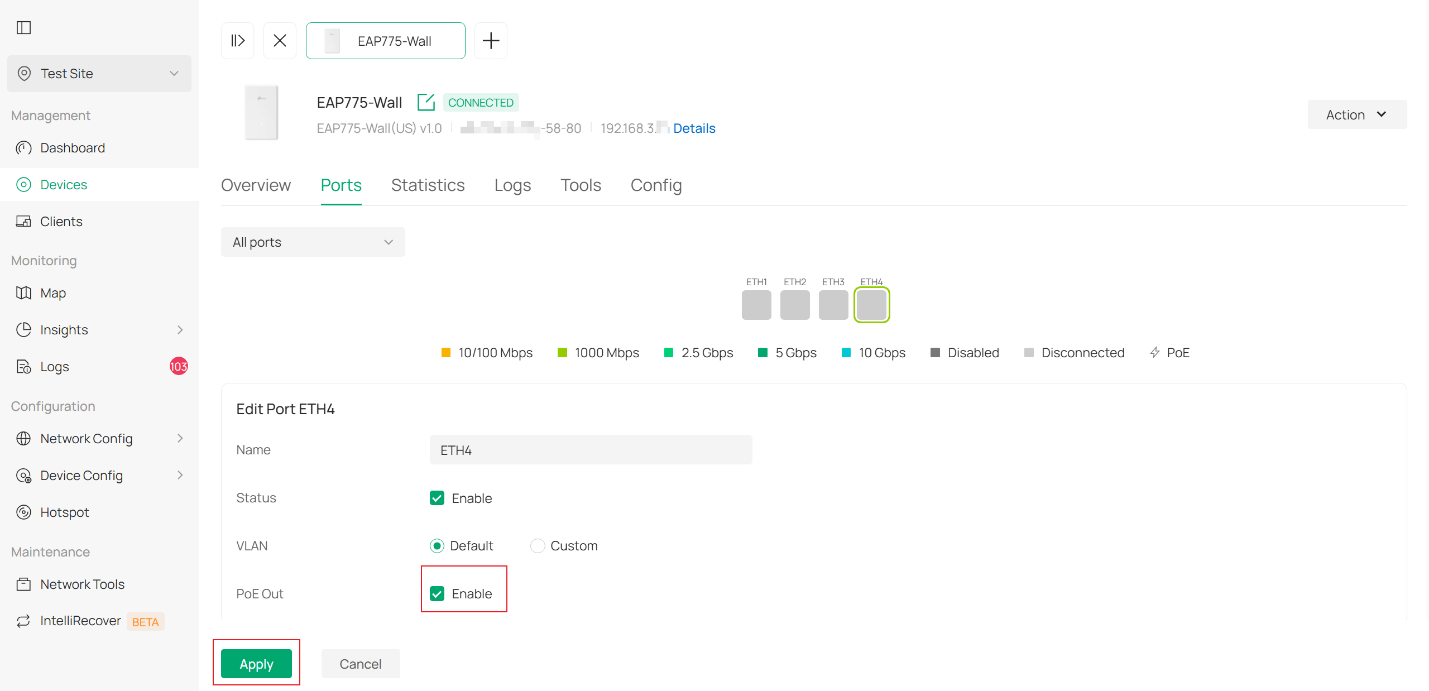

Trong chế độ Controller, bạn có thể cấu hình PoE Out riêng cho từng cổng.
Logic ưu tiên cổng PoE
Đối với EAP775-Wall, ETH4 là cổng ưu tiên cao (High-Priority Port) và ETH3 là cổng ưu tiên thấp (Low-Priority Port).
Thiết bị hỗ trợ:
- 1 cổng PoE+ (IEEE 802.3AT), hoặc
- 2 cổng PoE (IEEE 802.3AF)
trong đó ETH4 luôn là cổng ưu tiên cao.
Chi tiết hành vi PoE Out trong các điều kiện khác nhau như sau:
1. ETH4 (cổng ưu tiên cao) đàm phán IEEE 802.3AT
- ETH4 cấp nguồn IEEE 802.3AT bình thường.
- ETH3 (cổng ưu tiên thấp) tắt chức năng PoE Out và không cấp nguồn.
2. ETH4 (cổng ưu tiên cao) đàm phán IEEE 802.3AF
- ETH4 cấp nguồn IEEE 802.3AF bình thường.
- ETH3 (cổng ưu tiên thấp) bật PoE Out, thực hiện đàm phán PoE tiêu chuẩn và cấp nguồn (802.3AT hoặc 802.3AF) theo kết quả đàm phán.
3. ETH4 (cổng ưu tiên cao) không có thiết bị PoE kết nối
- ETH4 không cấp nguồn.
- ETH3 bật PoE Out, thực hiện phân loại/đàm phán tiêu chuẩn và cấp nguồn (802.3AT hoặc 802.3AF) theo kết quả.
Cơ chế bảo vệ quá tải nguồn:
Để đảm bảo an toàn cho cả EAP và các thiết bị PoE được kết nối khi xảy ra quá tải nguồn trong nhiều điều kiện khác nhau, thiết bị triển khai các cơ chế bảo vệ sau:
1. Bảo vệ quá tải theo từng cổng (Per-Port Overload Protection):
- Mỗi cổng thiết lập ngưỡng quá tải riêng dựa trên kết quả đàm phán PoE.
- Khi phát hiện quá tải trên một cổng, chức năng PoE của cổng đó sẽ bị tắt.
2. Bảo vệ quá tải tổng công suất hệ thống (System Power Overload Protection):
- Nếu không có cổng đơn lẻ nào quá tải nhưng tổng công suất hệ thống vượt ngưỡng, thiết bị sẽ tắt PoE Out của ETH3 (cổng ưu tiên thấp) trước.
- Nếu sau khi tắt ETH3 mà vẫn quá tải, thiết bị sẽ tiếp tục tắt PoE Out của ETH4 (cổng ưu tiên cao) để ngừng cấp nguồn.
Để tìm hiểu thêm chi tiết về từng chức năng và cách cấu hình, vui lòng truy cập Download Center để tải tài liệu hướng dẫn của sản phẩm.
