Hướng dẫn cấu hình LLDP trên Omada Gateway thông qua Omada Controller

Giới thiệu
LLDP (Link Layer Discovery Protocol) là một giao thức chuẩn ở Layer 2 cho phép các thiết bị mạng tự động phát hiện và chia sẻ thông tin về các thiết bị lân cận được kết nối trực tiếp. Bằng cách trao đổi các thông tin như định danh thiết bị, thông tin cổng, khả năng hệ thống và địa chỉ quản lý, LLDP giúp quản trị viên mạng xây dựng sơ đồ topology, xử lý sự cố kết nối và hỗ trợ cấu hình tự động. Giao thức này hoạt động độc lập với hãng sản xuất (vendor-neutral), nên tương thích với thiết bị từ nhiều nhà cung cấp khác nhau, đặc biệt hữu ích trong việc duy trì khả năng giám sát và quản lý mạng LAN hiệu quả.

Bài viết này cung cấp hướng dẫn cách cấu hình LLDP cho Omada Gateway thông qua Omada Controller.

Yêu cầu

• Omada Gateway
• Omada Software/Hardware/Cloud-Based Controller phiên bản V6.2 trở lên
• Máy tính cài Wireshark

Lưu ý: Chức năng phát hiện topology có thể không hoạt động chính xác nếu Gateway đang chạy firmware cũ không hỗ trợ LLDP (bao gồm ER7206 V1.0 – đã hết vòng đời và không còn được hỗ trợ firmware). Đối với các model được hỗ trợ, nên cập nhật Gateway lên firmware mới nhất để đảm bảo nhận diện topology chính xác.

Cấu hình

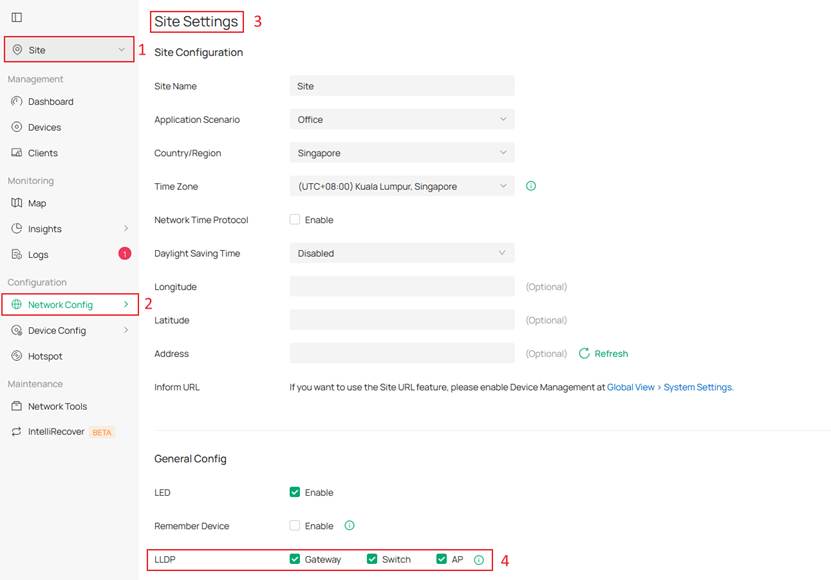

Bước 1: Truy cập Site View > Network Config > Site Settings > General Config.
Mặc định, Gateway sẽ sử dụng cấu hình Site được thiết lập tại đây.

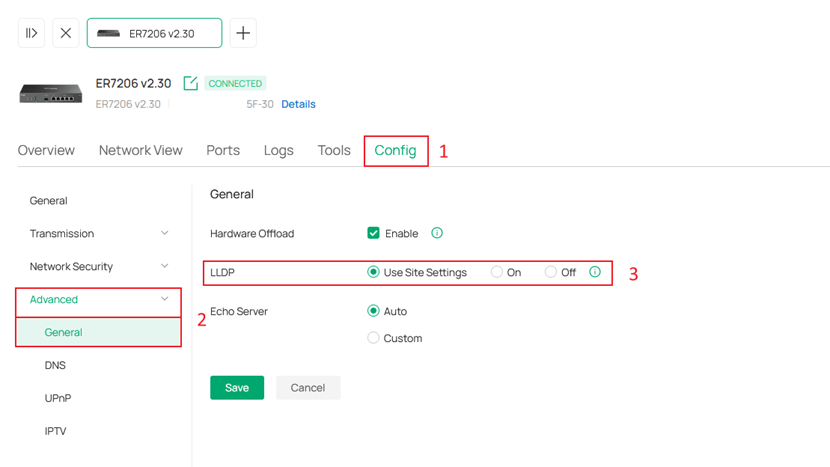

Bước 2: Truy cập Site View > Device → nhấn vào tên Gateway để mở bảng bên cạnh → Manage Device > Config > Advanced > General. Tại đây, bạn có thể kiểm tra xem Gateway có đang sử dụng cấu hình Site hay không.

Xác minh (Verification)
Bạn có thể sử dụng Wireshark để kiểm tra trạng thái LLDP của Gateway.

Bước 1: Kết nối trực tiếp máy tính của bạn vào một cổng LAN trên Gateway. Việc kết nối trực tiếp là cần thiết để đảm bảo có thể bắt được các frame LLDP từ Gateway.

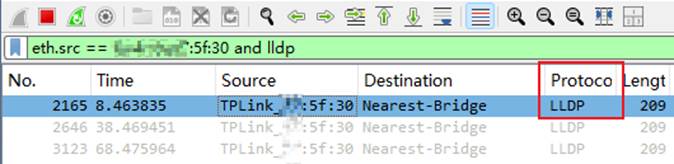

Bước 2: Mở Wireshark và bắt đầu capture lưu lượng để kiểm tra các frame LLDP.

Kết luận
Bạn đã cấu hình LLDP trên Omada Gateway thành công.

Để tìm hiểu chi tiết hơn về từng chức năng và cấu hình, vui lòng truy cập Download Center để tải tài liệu hướng dẫn (manual) của sản phẩm.
