Hướng dẫn cấu hình kết nối không dây Point-to-Multipoint bằng Omada Bridge

Giới thiệu

Bài viết này mô tả cách cấu hình kết nối không dây điểm-đa điểm (PtMP) với Omada Sector Bridge 5, Flex Bridge 5 và EAP-Bridge Kit.

Yêu cầu

• Sector Bridge 5
• Flex Bridge 5
• EAP-Bridge Kit

Các cấu trúc liên kết điểm-đa điểm phổ biến sử dụng thiết bị cầu nối Omada

Dưới đây là một số trường hợp phổ biến về cấu trúc liên kết điểm-đa điểm sử dụng thiết bị cầu nối Omada.

Trường hợp #1: Sector Bridge 5 Main AP + Flex Bridge 5 Client AP

Sector Bridge 5 khi làm Main AP hỗ trợ tối đa 32 Flex Bridge 5 Client AP trong phạm vi lên tới 3,1 dặm (5 km), với độ rộng búp sóng ngang 120 độ.

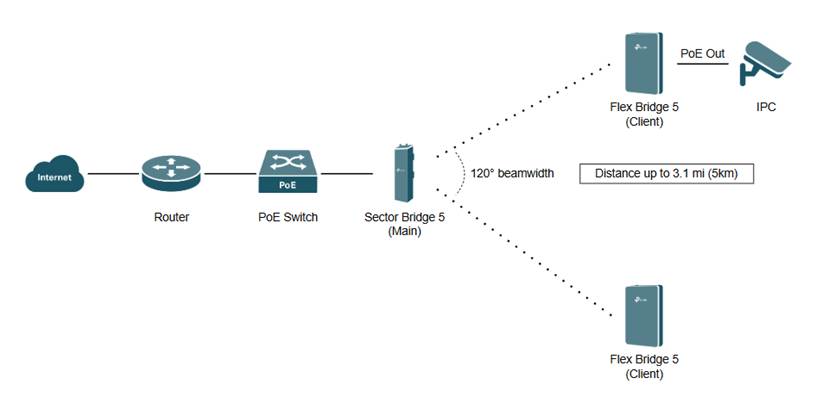

Sơ đồ kết nối

Cấu trúc liên kết này sử dụng Sector Bridge 5 làm Main AP và các thiết bị Flex Bridge 5 làm Client AP trong mạng cầu nối không dây khoảng cách xa.

Trường hợp phù hợp: Trường hợp này được thiết kế cho các mạng điểm-đa điểm (PtMP) quy mô lớn, diện rộng, trong đó dữ liệu từ nhiều vị trí phải được tập trung.

Độ rộng búp sóng và khoảng cách: Sector Bridge 5 hoạt động như bộ tập trung trung tâm, tận dụng độ rộng búp sóng ngang 120° với khoảng cách lên tới 3,1 dặm (5 km).

Giới hạn client: Hỗ trợ triển khai đa điểm với tối đa 32 Flex Bridge 5 client được kết nối.

Kết nối biên: Tại biên mạng, các Flex Bridge 5 client có thể cấp nguồn trực tiếp cho các thiết bị downstream như camera giám sát IP bằng 2 cổng PoE Out.

Cấu hình:

Độ phức tạp khi triển khai được giảm thiểu nhờ sử dụng công tắc DIP ghép nối 4 bit để ghép nối nhanh chóng, liền mạch ở cấp độ phần cứng giữa Sector Bridge 5 chính và các thiết bị Flex Bridge 5 client.
Sector Bridge 5 và Flex Bridge 5 có thể được quản lý ở cả chế độ Standalone và Controller: How to Pair Sector Bridge 5 and Flex Bridge 5 via Pairing DIP Switch

Trường hợp #2: Flex Bridge 5 Main AP + Flex Bridge 5 Client AP

Flex Bridge 5 khi làm Main AP hỗ trợ tối đa 8 Flex Bridge 5 Client AP khác trong phạm vi lên tới 3,1 dặm (5 km).

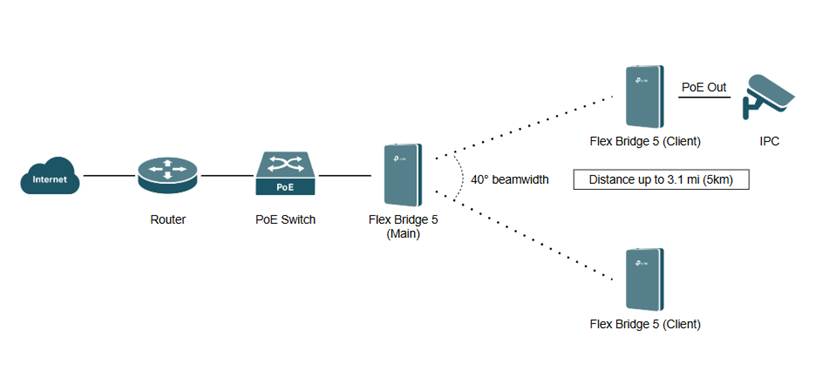

Sơ đồ kết nối

Cấu trúc liên kết này sử dụng Flex Bridge 5 làm Main AP và các thiết bị Flex Bridge 5 làm Client AP trong mạng cầu nối không dây khoảng cách xa.

Trường hợp phù hợp: Trường hợp này được thiết kế cho các mạng điểm-đa điểm (PtMP) hiệu suất cao cần kết nối chuyên dụng ở khoảng cách xa.

Độ rộng búp sóng và khoảng cách: Flex Bridge 5 sử dụng độ rộng bước sóng ngang 40° với khoảng cách lên tới 3,1 dặm (5 km).

Giới hạn client: Flex Bridge 5 hoạt động như Main AP cho tối đa 8 Flex Bridge 5 client được kết nối.

Kết nối biên: Tại biên mạng, các Flex Bridge 5 client có thể cấp nguồn trực tiếp cho các thiết bị downstream như camera giám sát IP từ xa bằng 2 cổng PoE Out.

Cấu hình:

Độ phức tạp khi triển khai được giảm thiểu nhờ sử dụng Role Switch tích hợp và công tắc DIP ghép nối 4 bit để ghép nối nhanh chóng, liền mạch ở cấp độ phần cứng giữa thiết bị Flex Bridge 5 chính và thiết bị Flex Bridge 5 client.
Flex Bridge 5 có thể được quản lý ở cả chế độ Standalone và Controller: How to Pair Sector Bridge 5 and Flex Bridge 5 via Pairing DIP Switch

Trường hợp #3: Sector Bridge 5 Main AP + EAP-Bridge Kit Client AP

Sector Bridge 5 khi làm Main AP hỗ trợ tối đa 32 EAP-Bridge Kit Client AP với khoảng cách tối đa bằng khoảng cách xa nhất mà EAP-Bridge Kit Client AP hỗ trợ.

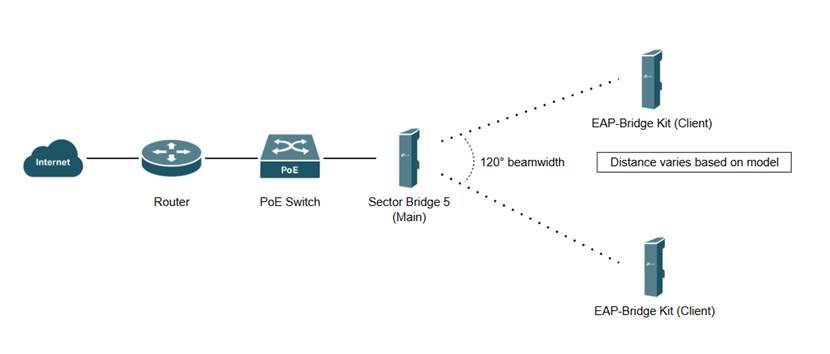

Sơ đồ kết nối

Cấu trúc liên kết này sử dụng Sector Bridge 5 làm Main AP và các EAP-Bridge Kit Client AP trong mạng cầu nối không dây khoảng cách xa.

Trường hợp phù hợp: Trường hợp này được thiết kế cho các mạng điểm-đa điểm (PtMP) hiệu suất cao cần kết nối chuyên dụng ở khoảng cách xa, phù hợp để mở rộng các site hiện có đã thiết lập EAP-Bridge Kit.

Độ rộng búp sóng và khoảng cách: Sector Bridge 5 sử dụng độ rộng búp sóng ngang 120° với khoảng cách thay đổi tùy theo model EAP-Bridge Kit Client.

Giới hạn client: Sector Bridge 5 hoạt động như Main AP cho tối đa 32 EAP-Bridge Kit client được kết nối.

Kết nối biên: Tại biên mạng, các EAP-Bridge Kit client cung cấp kết nối chuyển giao mạng vật lý tốc độ cao cho các thiết bị downstream bằng cổng Ethernet 100 Mbps hoặc 1 Gbps, tùy theo model.

Cấu hình:

Độ phức tạp khi triển khai được giảm thiểu vì Sector Bridge 5 được cố định làm Main AP, trong khi EAP-Bridge Kit có Role Switch tích hợp cần được đặt ở chế độ client.
Sector Bridge 5 và EAP-Bridge Kit có thể được quản lý ở cả chế độ Standalone và Controller: How to Pair and Configure EAP Bridges

Trường hợp #4: Flex Bridge 5 Main AP + EAP-Bridge Kit Client AP

Flex Bridge 5 khi làm Main AP hỗ trợ tối đa 8 EAP-Bridge Kit Client AP với khoảng cách tối đa bằng khoảng cách xa nhất mà EAP-Bridge Kit Client AP hỗ trợ.

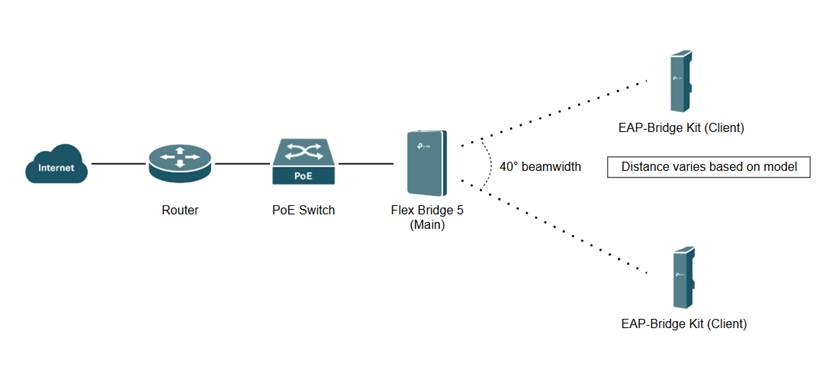

Sơ đồ kết nối

Cấu trúc liên kết này sử dụng Flex Bridge 5 làm Main AP và các EAP-Bridge Kit Client AP trong mạng cầu nối không dây khoảng cách xa.

Trường hợp phù hợp: Trường hợp này được thiết kế cho các mạng điểm-đa điểm (PtMP) hiệu suất cao cần kết nối chuyên dụng ở khoảng cách xa, phù hợp để mở rộng các site hiện có đã thiết lập EAP-Bridge Kit.

Độ rộng búp sóng và khoảng cách: Flex Bridge 5 sử dụng độ rộng búp sóng ngang 40° với khoảng cách thay đổi tùy theo model EAP-Bridge Kit Client.

Giới hạn client: Flex Bridge 5 hoạt động như Main AP cho tối đa 8 EAP-Bridge Kit client được kết nối.

Kết nối biên: Tại biên mạng, các EAP-Bridge Kit client cung cấp kết nối chuyển giao mạng vật lý tốc độ cao cho các thiết bị downstream bằng cổng Ethernet 100 Mbps hoặc 1 Gbps, tùy theo model.

Cấu hình:
Độ phức tạp khi triển khai được giảm thiểu nhờ sử dụng Role Switch tích hợp giữa Flex Bridge 5 chính và các thiết bị EAP-Bridge Kit client.

Flex Bridge 5 và EAP-Bridge Kit có thể được quản lý ở cả chế độ Standalone và Controller: How to Pair and Configure EAP Bridges

Trường hợp #5: EAP-Bridge Kit Main AP + EAP-Bridge Kit Client AP

EAP-Bridge Kit Main AP hỗ trợ tối đa 4 EAP-Bridge Kit Client AP với khoảng cách tối đa bằng khoảng cách xa nhất mà EAP-Bridge Kit Client AP hỗ trợ.

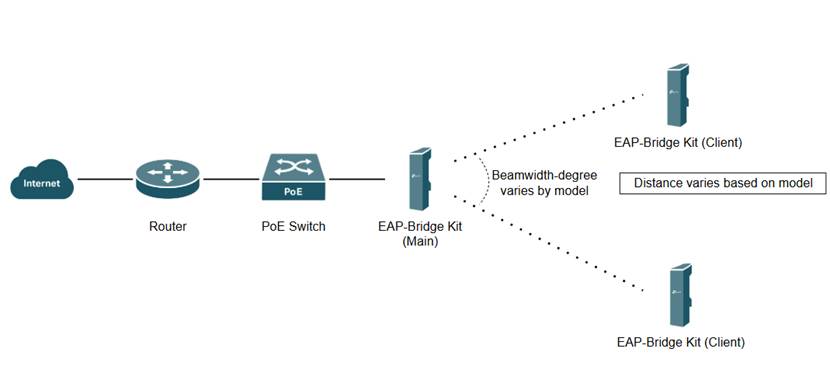

Sơ đồ kết nối

Cấu trúc liên kết này sử dụng EAP-Bridge Kit Main AP và các EAP-Bridge Kit Client AP trong mạng cầu nối không dây khoảng cách xa.

Trường hợp phù hợp: Trường hợp này được thiết kế cho các mạng cầu nối không dây điểm-đa điểm (PtMP) ở khoảng cách ngắn đến trung bình, nơi cần khả năng kết nối đơn giản.

Độ rộng búp sóng và khoảng cách: EAP-Bridge Kit Main AP có độ rộng búp sóng ngang và khoảng cách thay đổi tùy theo model EAP-Bridge Kit Client.

Để kiểm tra độ rộng búp sóng và khoảng cách của một model cụ thể, bạn có thể tìm model tại đây: Omada Wi-Fi Bridges

Giới hạn client: EAP-Bridge Kit Main AP có thể kết nối với tối đa 4 EAP-Bridge Kit Client AP.

Đối với EAP215-Bridge, EAP211-Bridge và EAP115-Bridge, phiên bản V1 chỉ có thể hoạt động với một thiết bị V1 khác, không thể hoạt động với V2 hoặc V3. Tuy nhiên, V2 và V3 có thể được sử dụng cùng nhau.
EAP100-Bridge Kit chỉ hỗ trợ tối đa 3 EAP-Bridge Kit Client AP.

Kết nối biên: Tại biên mạng, EAP-Bridge Kit Client AP có thể cung cấp kết nối chuyển giao mạng vật lý tốc độ cao cho các thiết bị downstream bằng cổng Ethernet 100 Mbps hoặc 1 Gbps, tùy theo model.

Cấu hình:

Các EAP-Bridge Kit cùng model hoặc khác model có thể tạo thành mạng điểm-đa điểm và cũng có thể nhanh chóng kết nối mạng bằng tính năng ghép nối chỉ với một lần nhấp.
EAP-Bridge Kit có thể được quản lý ở cả chế độ Standalone và Controller: How to Pair and Configure EAP Bridges

Kết luận

Chúng ta đã cấu hình thành công mạng điểm-đa điểm (PtMP) bằng Omada Sector Bridge 5, Flex Bridge 5 và các thiết bị EAP-Bridge Kit.

QA

Câu hỏi 1: Có sự khác biệt gì giữa việc kết nối Flex Bridge 5 và EAP-Bridge Kit vào một mạng được xây dựng bằng Bridge Kit?
Trả lời 1: Khi Flex Bridge 5 tham gia mạng với vai trò Client AP, thiết bị chỉ có thể được thêm bằng cách quét và thêm từ Main AP trong Bridge Kit hoặc bằng cách quét Main AP và nhập thông tin xác thực. Đối với EAP-Bridge Kit, các thiết bị trong cùng một bộ sản phẩm sẽ tự động tạo mạng khi được bật nguồn. Các Client AP từ những bộ sản phẩm khác có thể tham gia mạng thông qua quá trình quét. Phiên bản Bridge Kit mới nhất cũng hỗ trợ tính năng ghép nối chỉ với một lần nhấp để truy cập mạng thuận tiện.

Câu hỏi 2: Nên cấu hình các công tắc DIP trên Flex Bridge 5 như thế nào?
Trả lời 2: Khi Flex Bridge 5 hoạt động như Main AP, chuyển công tắc DIP Role sang M; khi hoạt động như Client AP, chuyển sang C. Vì EAP-Bridge không hỗ trợ mã ghép nối nên công tắc mã ghép nối không ảnh hưởng đến việc thiết lập mạng giữa Flex Bridge 5 và EAP-Bridge Kit.

Câu hỏi 3: Khi xây dựng mạng với các EAP-Bridge khác, Flex Bridge 5 có yêu cầu lưu ý thêm điều gì không?

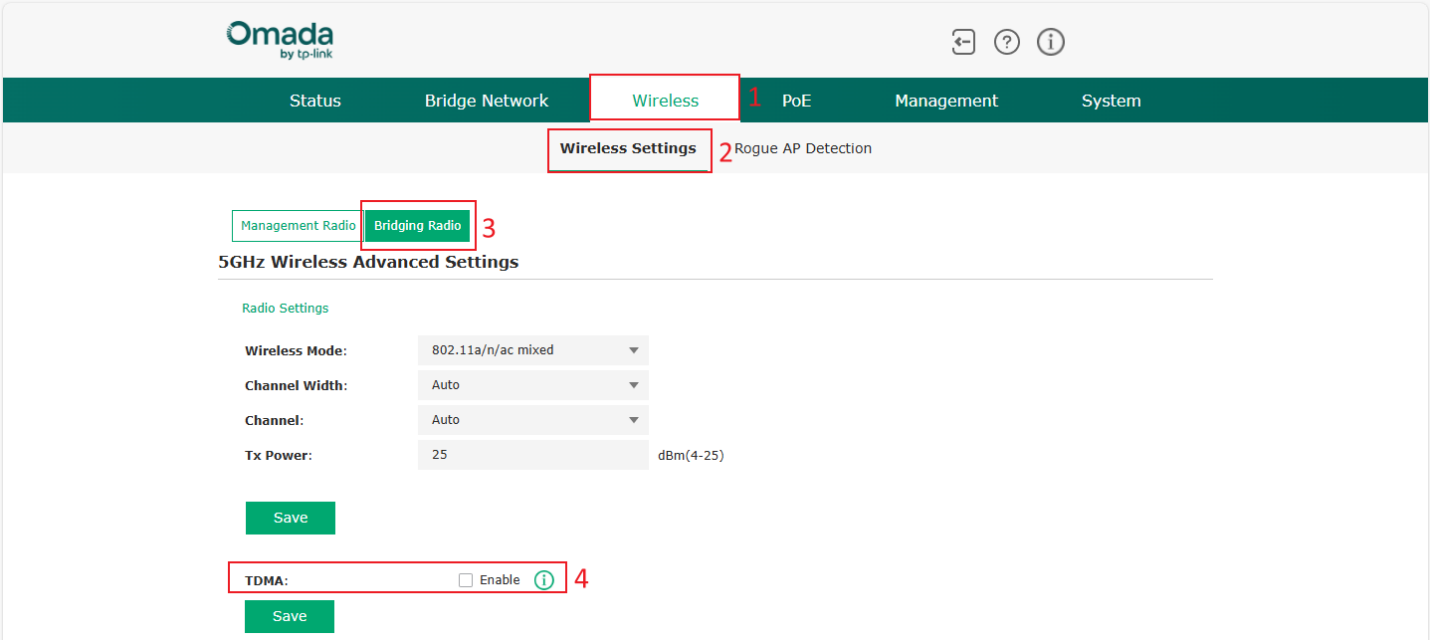

Trả lời 3: Khi Flex Bridge 5 hoạt động như Main AP, nên tắt TDMA để ngăn lỗi cấu hình mạng do các Client AP có thể không hỗ trợ tính năng này. Khi được sử dụng như Client AP, thiết bị có thể kết nối trực tiếp với mạng.

Lưu ý: TDMA bị tắt theo mặc định.

Câu hỏi 4: Tại sao các thiết bị Bridge của tôi không ghép nối được?
Trả lời 4: Nguyên nhân có thể 1: Khác biệt về phiên bản phần cứng (áp dụng cho EAP-Bridge Kit). Đối với EAP215-Bridge, EAP211-Bridge và EAP115-Bridge, V1 chỉ có thể hoạt động với một thiết bị V1 khác, không thể hoạt động với V2 hoặc V3. Tuy nhiên, V2 và V3 có thể được sử dụng cùng nhau.
Nguyên nhân có thể 2: Vai trò AP không khớp (áp dụng cho EAP-Bridge Kit v3 và Flex Bridge 5).
Nguyên nhân có thể 3: Mã công tắc DIP không khớp (áp dụng cho Flex Bridge 5 và Sector Bridge 5).

Để tìm hiểu thêm về từng chức năng và cấu hình, vui lòng truy cập Support Home để tải xuống hoặc xem hướng dẫn sử dụng dành cho sản phẩm của bạn.
