Cách kiểm tra tính năng Jumbo Frame Pass-Through trên TP-Link Switches

Hầu hết các switch gigabit đều hỗ trợ tính năng truyền tải khung dữ liệu lớn (jumbo frame pass through). Bài viết này sẽ hướng dẫn cách kiểm tra tính năng này. Để thực hiện bài kiểm tra, chúng ta cần hai máy tính và ít nhất hai sợi cáp mạng CAT5E. Dưới đây là các bước kiểm tra chi tiết.

Bước 1: Bật tính năng Jumbo Frame trên các máy tính

Trong hệ điều hành Windows, hầu hết các card mạng (network adapter) đều mặc định tắt tính năng jumbo frame. Để kiểm tra tính năng này, chúng ta cần bật nó trên card mạng của bạn theo các bước sau:

1. Mở Control Panel và truy cập vào Network and Sharing Center.
2. Nhấp vào Change adapter settings.

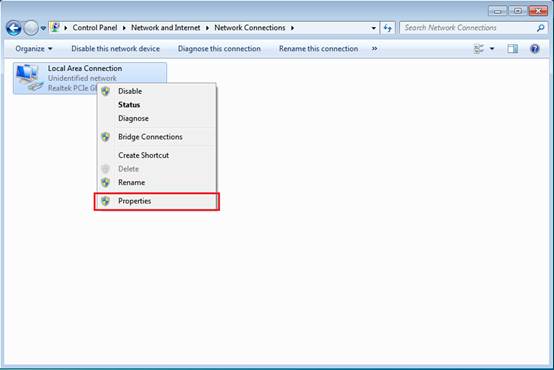

3. Nhấp chuột phải vào adapter mà bạn muốn bật jumbo frame và chọn Properties.

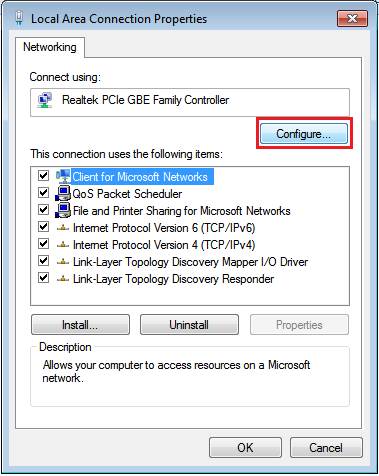

4. Tại thẻ Networking, nhấp vào nút Configure.

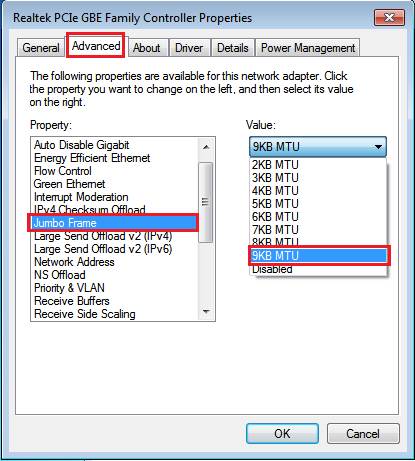

5. Chuyển sang thẻ Advanced. Chọn Jumbo Frame và đổi giá trị từ Disabled thành giá trị mong muốn, ví dụ: 9KB MTU.

Lưu ý: Giá trị tối đa của jumbo frame phụ thuộc vào card mạng (NIC), đối với hầu hết các NIC giá trị này là 9KB.

6. Nhấp OK ở tất cả các hộp thoại.

Lưu ý: Khi bạn thực hiện thay đổi, adapter sẽ mất kết nối mạng trong vài giây. Bạn cũng nên khởi động lại máy tính để đảm bảo thay đổi đã có hiệu lực.

Thực hiện các bước tương tự để bật tính năng jumbo frame trên máy tính còn lại.

Bước 2: Bật Jumbo Frame trên Switch

Bật tính năng jumbo frame trên switch. Các thiết bị TP-Link sẽ bật mặc định tính năng jumbo frame. Do đó, nếu bạn đang kiểm tra với switch TP-Link, bạn chỉ cần bỏ qua bước này.

Bước 3: Kiểm tra tính năng Jumbo Frame

Kết nối hai máy tính này trực tiếp vào cùng một switch bằng cáp CAT5E; đặt địa chỉ IP tĩnh (static IP) cho cả hai máy tính và thực hiện bài kiểm tra lệnh ping. Các bước chi tiết như sau:

1. Kết nối hai máy tính trực tiếp vào switch bằng cáp CAT5E.

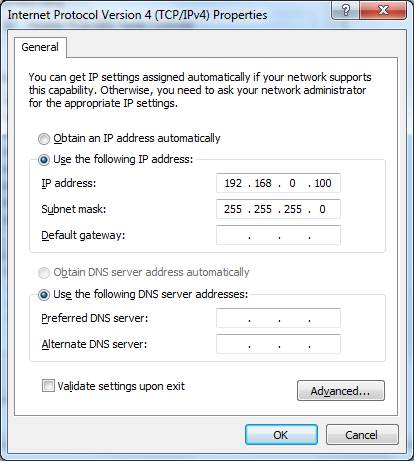

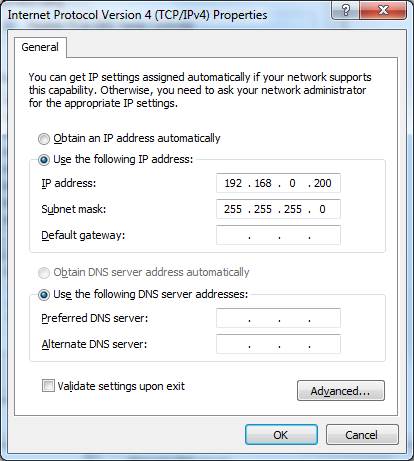

2. Đặt địa chỉ IP tĩnh cho các máy tính. Đặt địa chỉ IP của một máy tính là 192.168.0.100 và máy tính còn lại là 192.168.0.200; Subnet mask của cả hai máy là 255.255.255.0.

Các bước chi tiết để cài đặt IP tĩnh vui lòng tham khảo FAQ 553 [link]

https://www.tp-link.com/support/faq/553/

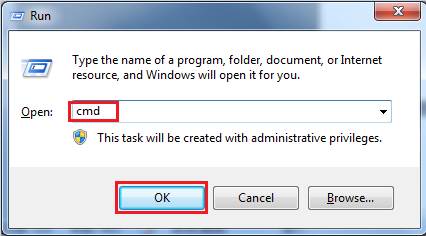

3. Thực hiện bài kiểm tra lệnh ping giữa hai máy tính. Trên một máy tính, nhấn tổ hợp phím Windows + R; gõ cmd vào ô Open và nhấp OK; trong hộp thoại cmd, nhập lệnh:

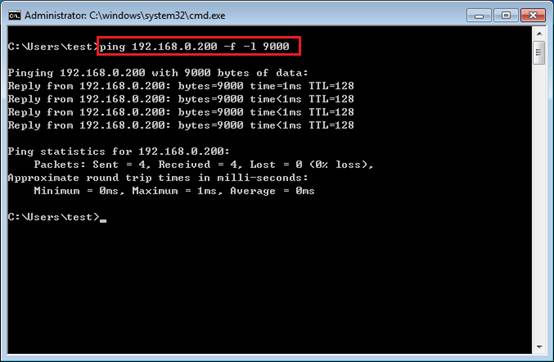

ping [địa_chỉ_IP] -f -l 9000 và nhấn Enter.

(Địa chỉ IP là IP tĩnh đã đặt cho máy tính còn lại. Ví dụ: ping 192.168.0.200 -f -l 9000)

4. Nếu bài kiểm tra ping thành công, bạn sẽ nhận được phản hồi (reply) từ máy tính còn lại. Điều này có nghĩa là hai máy tính có thể truyền thông điệp thông qua các jumbo frame và switch có hỗ trợ tính năng jumbo frame.

Lưu ý: Nếu bạn không thể ping tới máy tính còn lại ở Bước 3, bạn có thể kết nối hai máy tính trực tiếp với nhau mà không qua switch và thực hiện lại bài kiểm tra ping. Mục đích là để đảm bảo các cài đặt trên máy tính của bạn đã chính xác và các máy tính có thể gửi/nhận jumbo frame bình thường.
