Hướng dẫn cấu hình LAG / LACP bằng Omada Cloud

Hướng dẫn cấu hình LAG / LACP bằng Omada Cloud

1. Hướng dẫn cấu hình LAG :

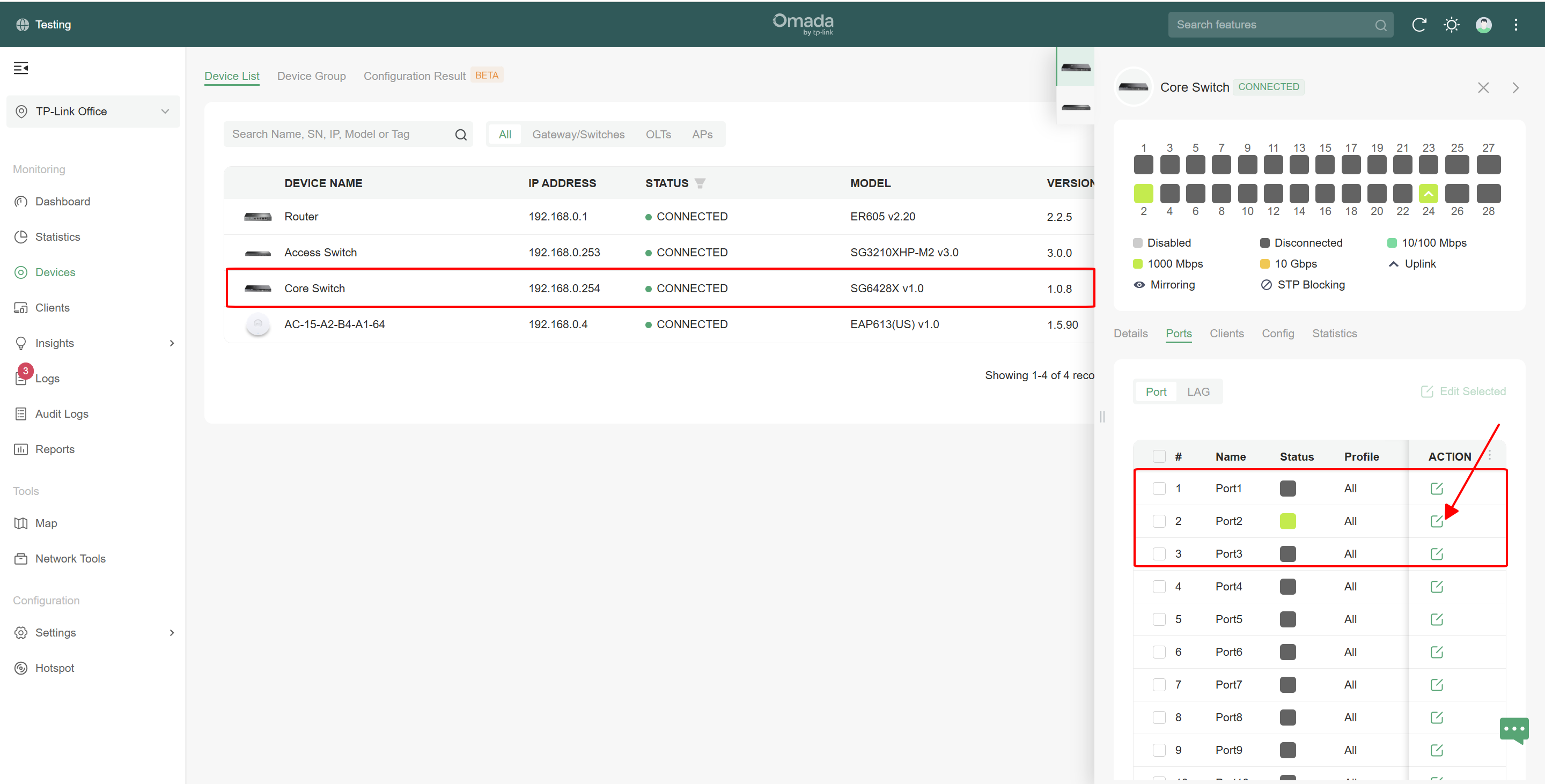

• Tại phần Devices chọn thiết bị Switch Core cần tạo LAG và chọn port cần gộp cổng và chọn Edit:

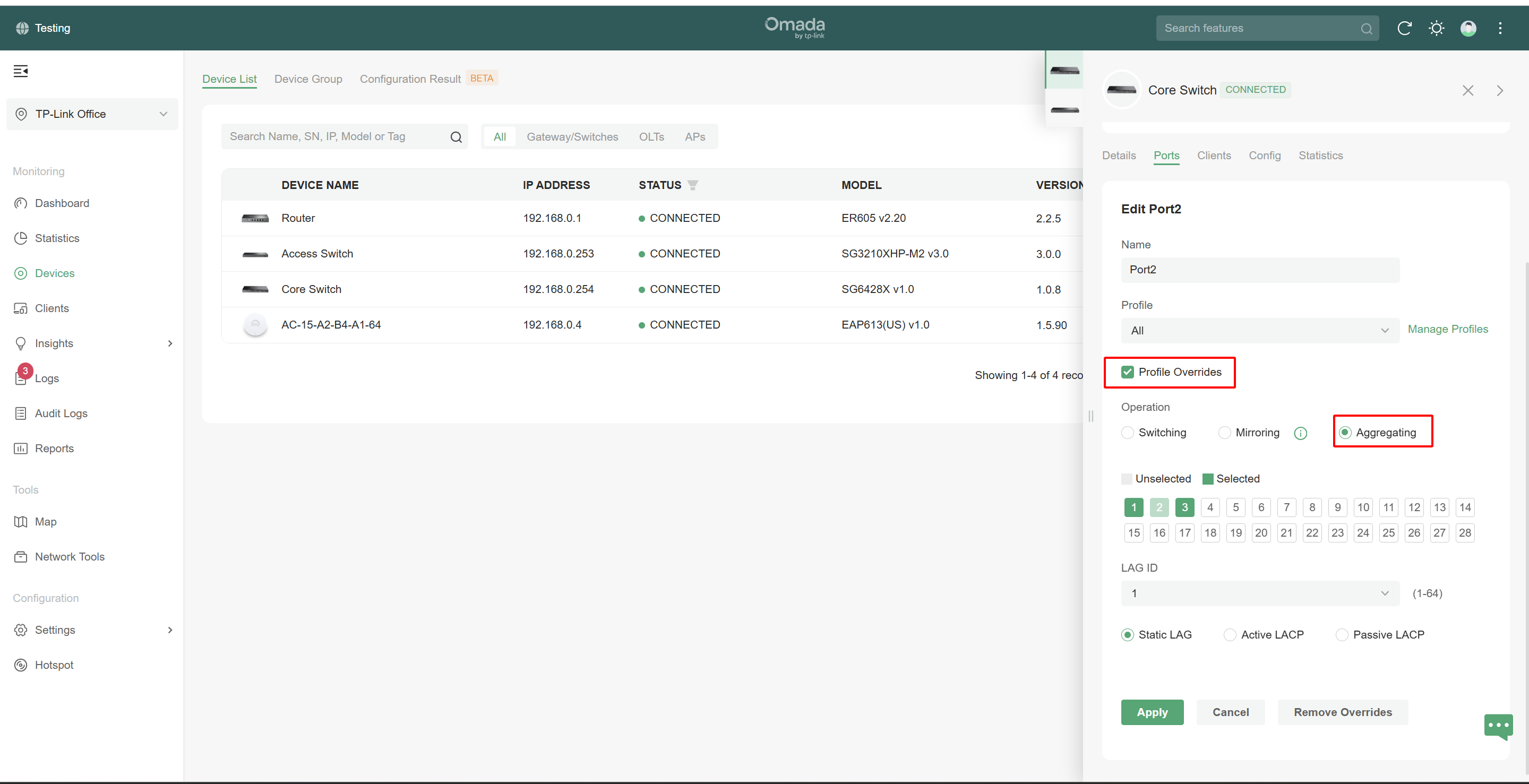

• Tick chọn Profile Overides -> chọn mode Aggregating -> Chọn các port cần gộp cổng -> Chọn LAG ID tương ứng -> Chọn mode Static LAG -> Apply

• Tương tự với Access Switch ta cấu hình gộp các port tương ứng với mode Static LAG

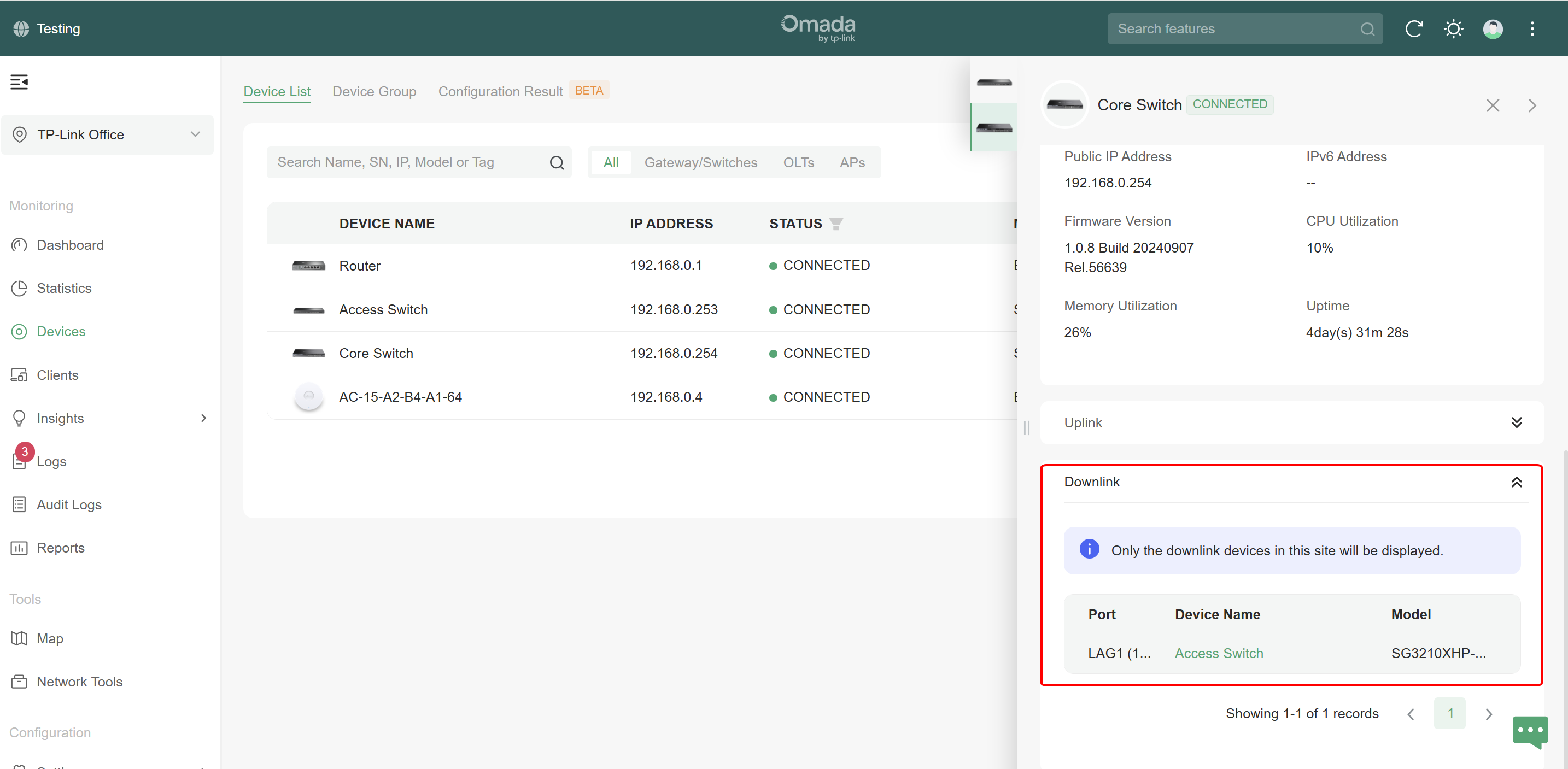

• Sau đó cắm các cổng gộp lại với nhau và Kiểm tra lại Uplink và Downlink trên thiết bị

2. Hướng dẫn cấu hình LACP:

• Tại phần Devices chọn thiết bị Switch Core cần tạo LACP và chọn port cần gộp cổng và chọn Edit:

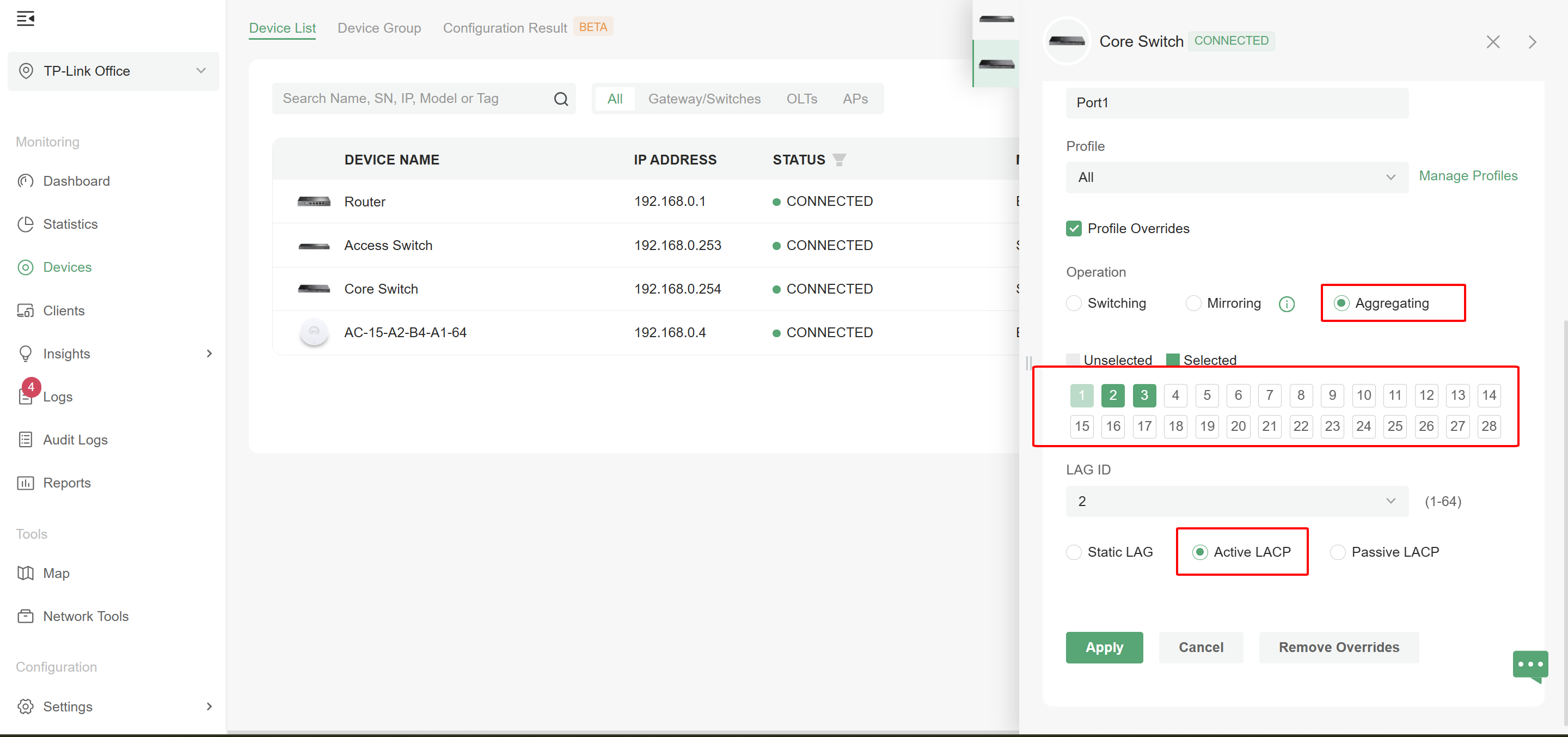

• Tick chọn Profile Overides -> chọn mode Aggregating -> Chọn các port cần gộp cổng -> Chọn LAG ID tương ứng -> Chọn mode Active LACP (dùng với thiết bị chính) -> Apply

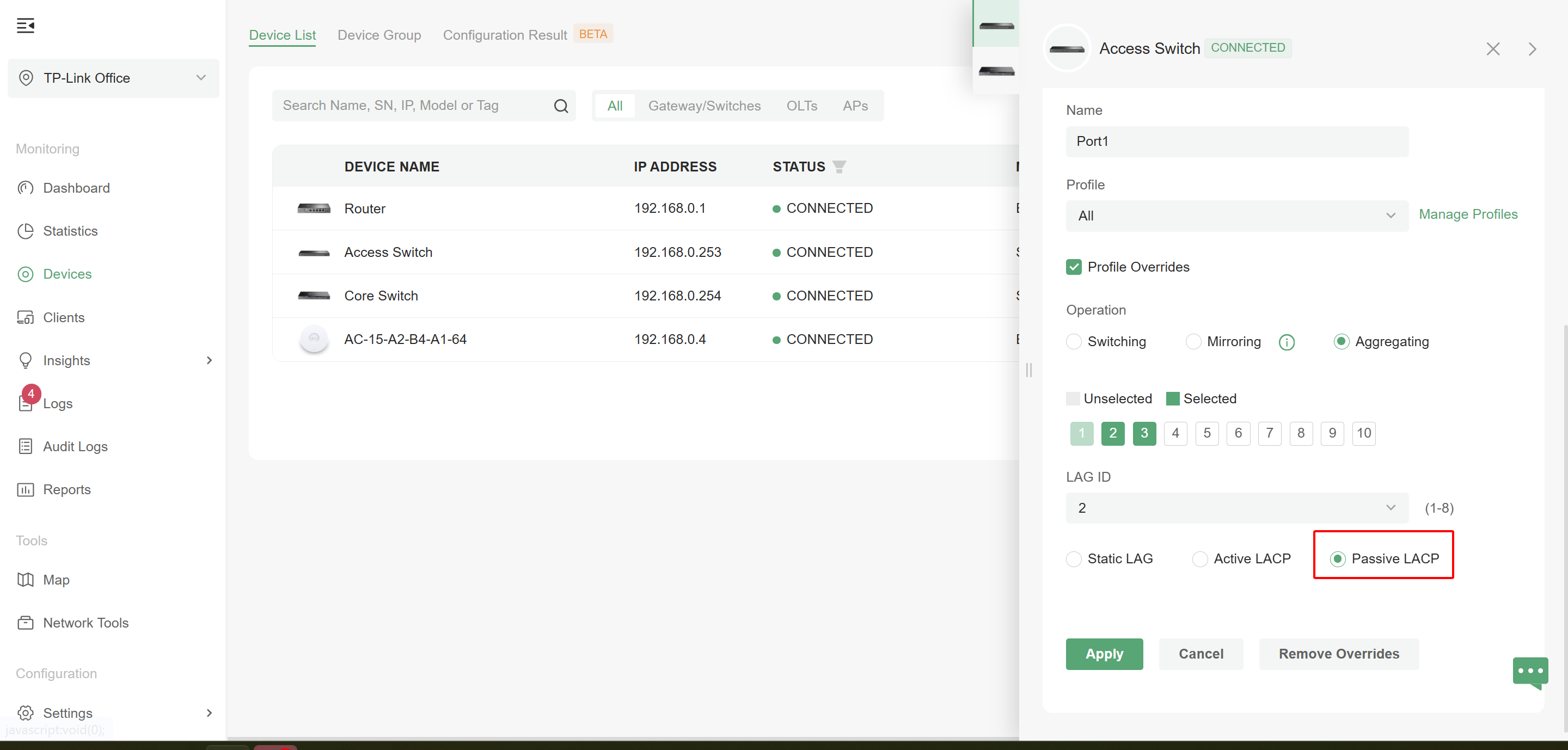

• Tương tự trên Access Switch chọn Port tương ứng và chọn mode Passive LACP

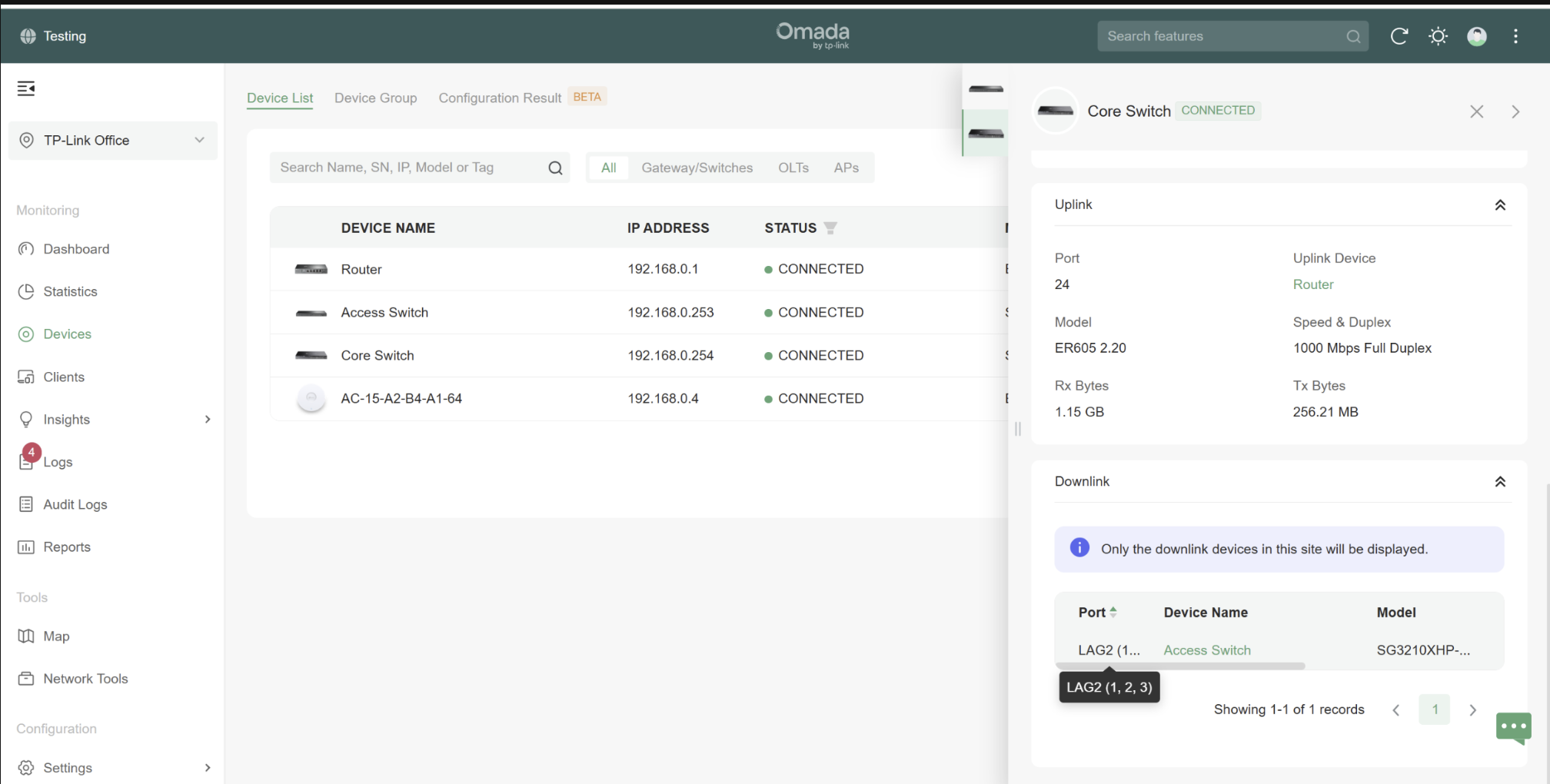

• Sau đó cắm các cổng gộp lại với nhau và Kiểm tra lại Uplink và Downlink trên thiết bị
