Hướng dẫn cấu hình LAG / LACP bằng WebUI

  1. Hướng dẫn cấu hình LAG :

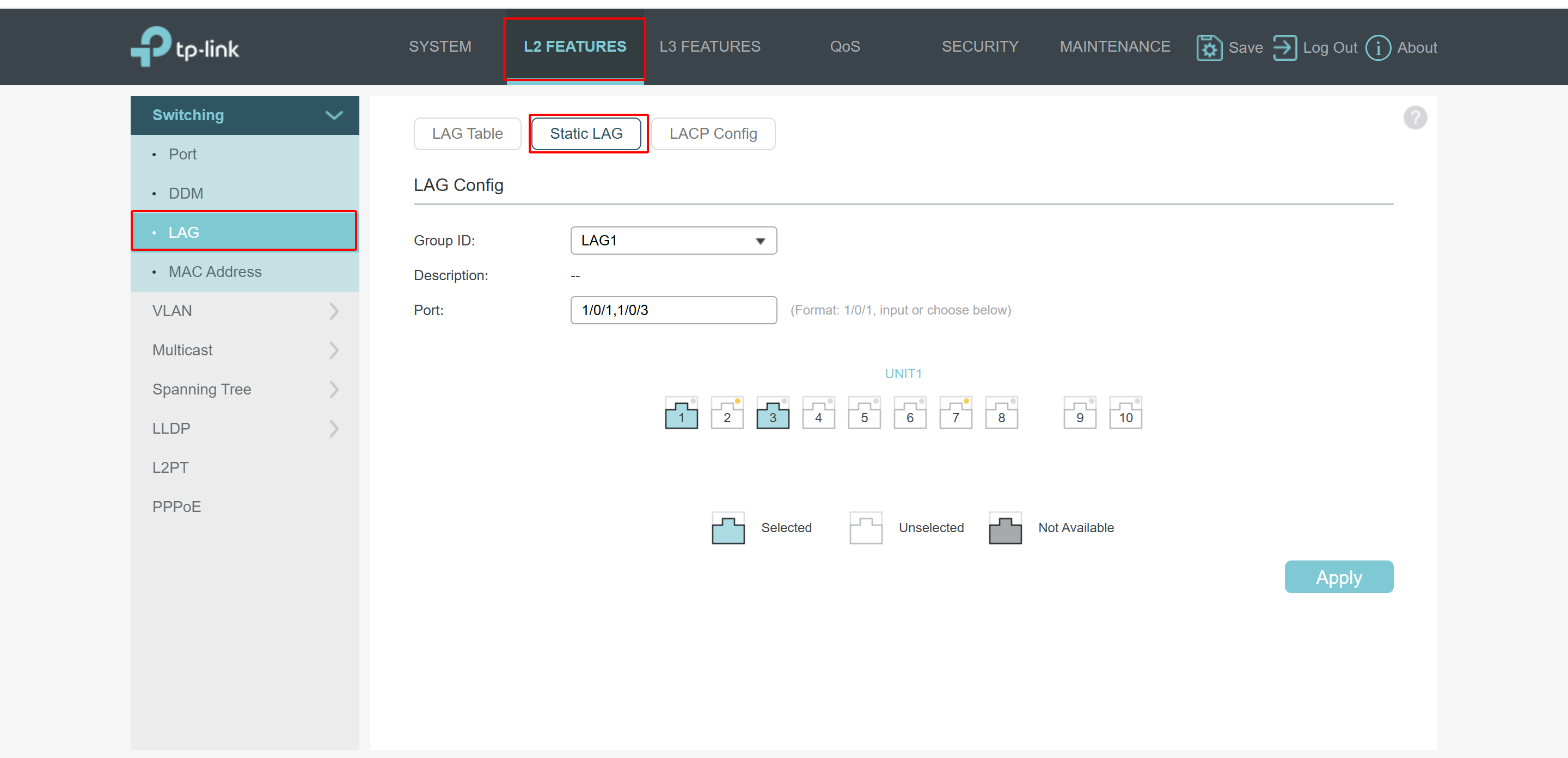

  • Truy cập vào địa chỉ Web của Core Switch. Chọn tab L2 Features -> LAG -> Static LAG -> Chọn groud ID LAG và các port cần gộp cổng -> Apply

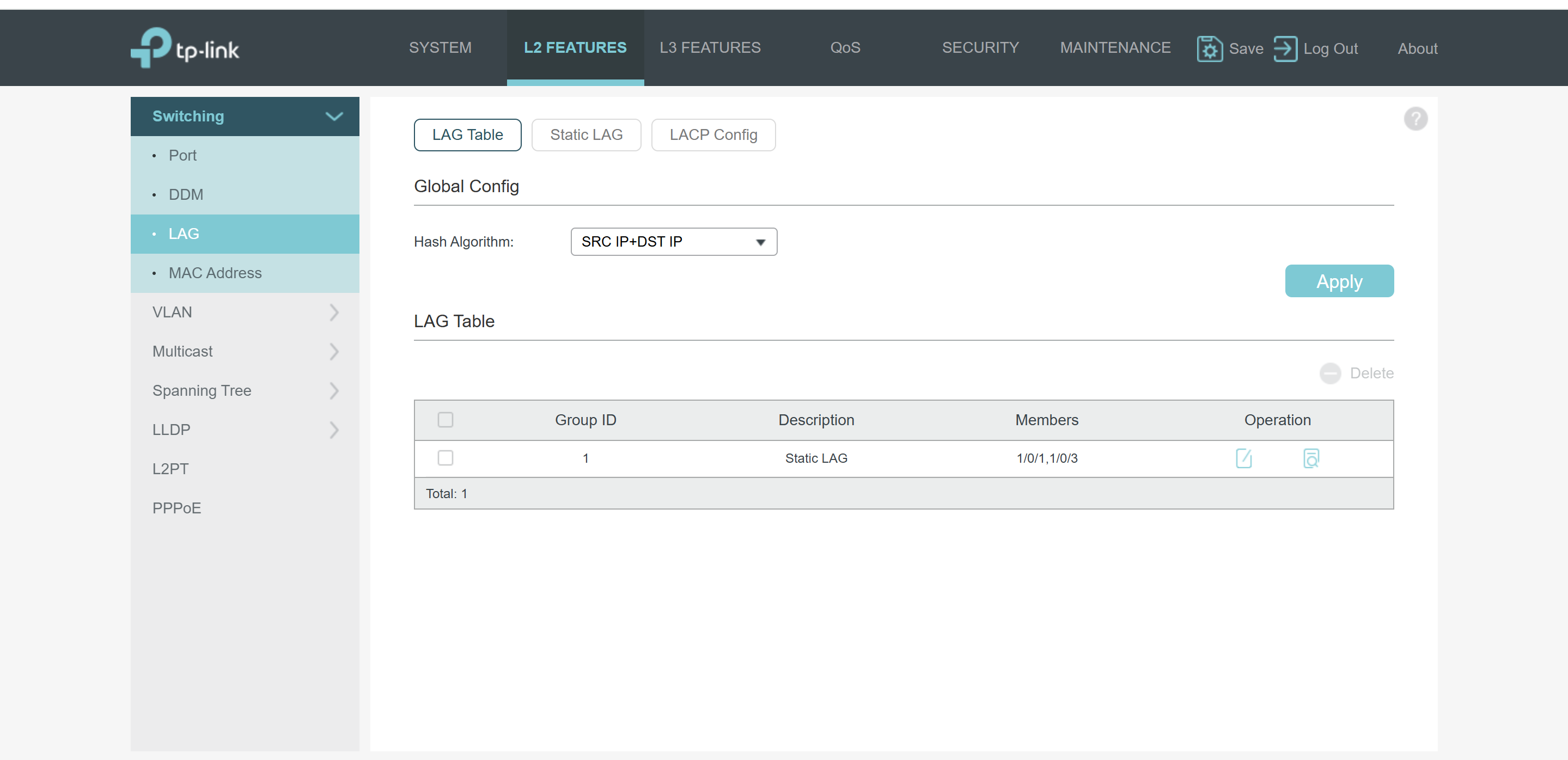

  • Tạo LAG thành công trên Core Switch

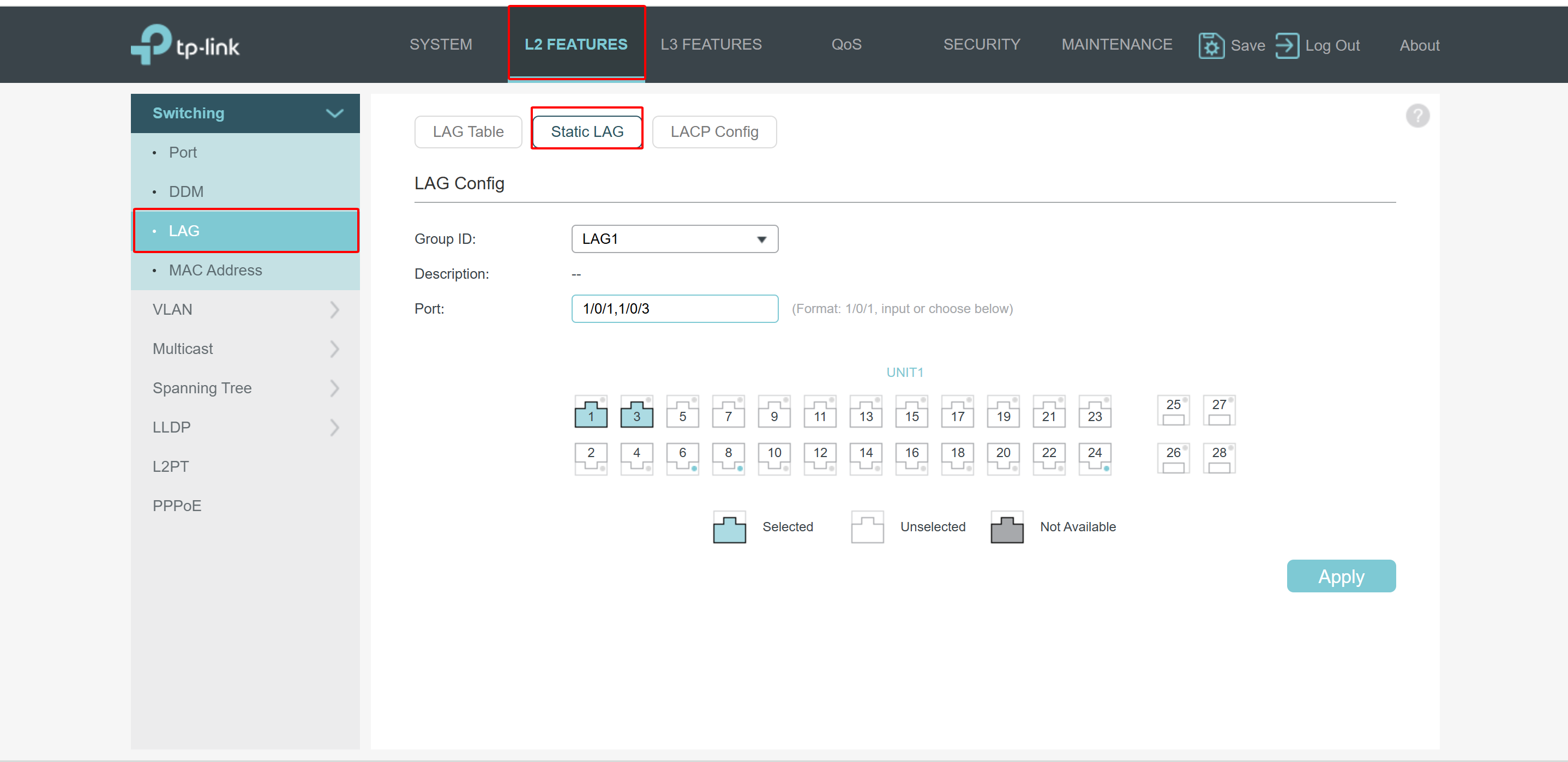

  • Tương tự trên Access Switch ta cũng tạo Static LAG với các cổng tương tự

  • Sau khi tạo LAG trên các thiết bị thực hiện cắm dây các port đã gộp lên 2 Switch để kiểm tra.

  1. Hướng dẫn cấu hình LACP :

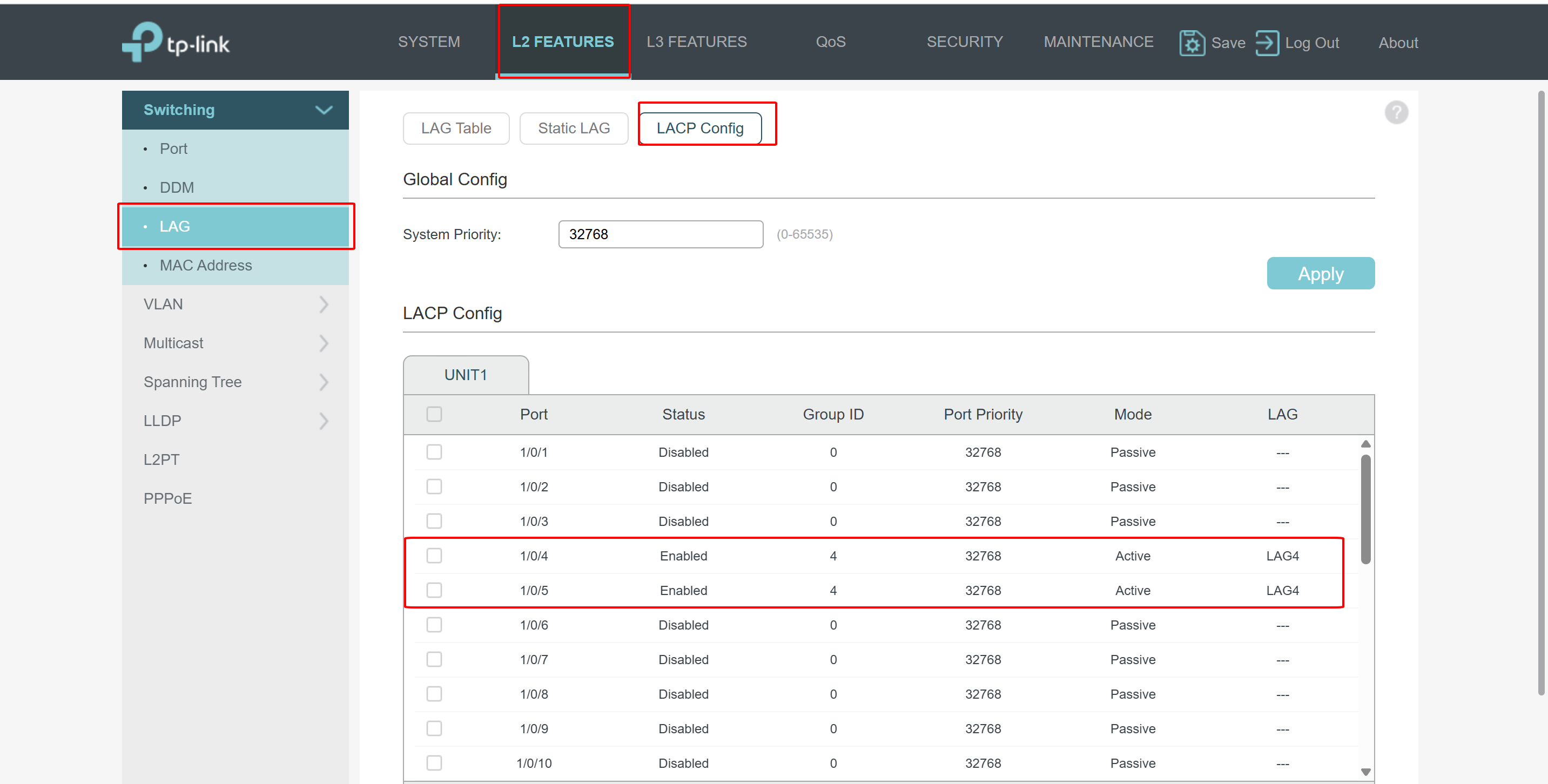

  • Vào giao diện Web của Core Switch chọn L2 Features -> LAG -> LACP Config -> Sau đó chọn port cần gộp -> Enable -> Group ID tương ứng và chọn Mode Active

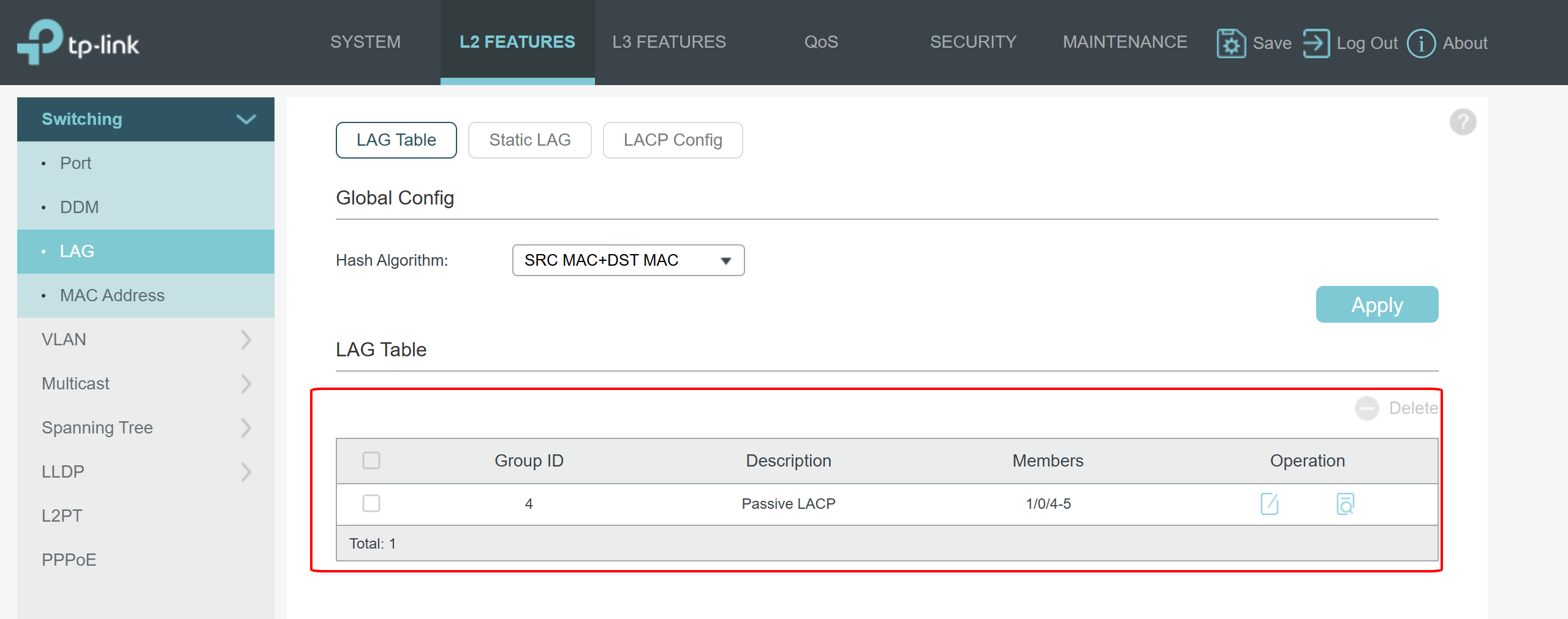

  • Tương tự trên giao diện Access Switch ta cũng chọn port tương ứng và cấu hình mode Passive

  • Sau khi tạo trên 2 Switch thực hiện cắm dây các cổng đã tạo để kiểm tra kết quả
