Hướng dẫn cấu hình Chế độ Mở Rộng (Extend Mode) trên switch PoE cho các kết nối khoảng cách xa

Hướng dẫn cấu hình Chế độ Mở Rộng (Extend Mode) trên switch PoE cho các kết nối khoảng cách xa

Giới thiệu

Một số switch PoE có tính năng “Extend Mode”, cho phép mở rộng khoảng cách truyền PoE — thường lên đến 250 mét. Chức năng này rất lý tưởng để triển khai camera IP trong những khu vực rộng lớn.

Extend Mode là một chế độ hoạt động đặc biệt trên switch PoE (Power over Ethernet), giúp tăng chiều dài tối đa của cáp Ethernet đồng thời vẫn cung cấp nguồn PoE cho các thiết bị được kết nối.

Yêu cầu

• Switch PoE
• Máy tính (PC)

Cấu hình

Các bước cấu hình sẽ khác nhau đối với switch PoE không quản lý (unmanaged) và switch PoE có quản lý (managed).

Cấu hình cho Switch PoE Unmanaged

Ví dụ: TL-SG1005P. Thực hiện như sau:

Bước 1. Bật nguồn switch PoE.

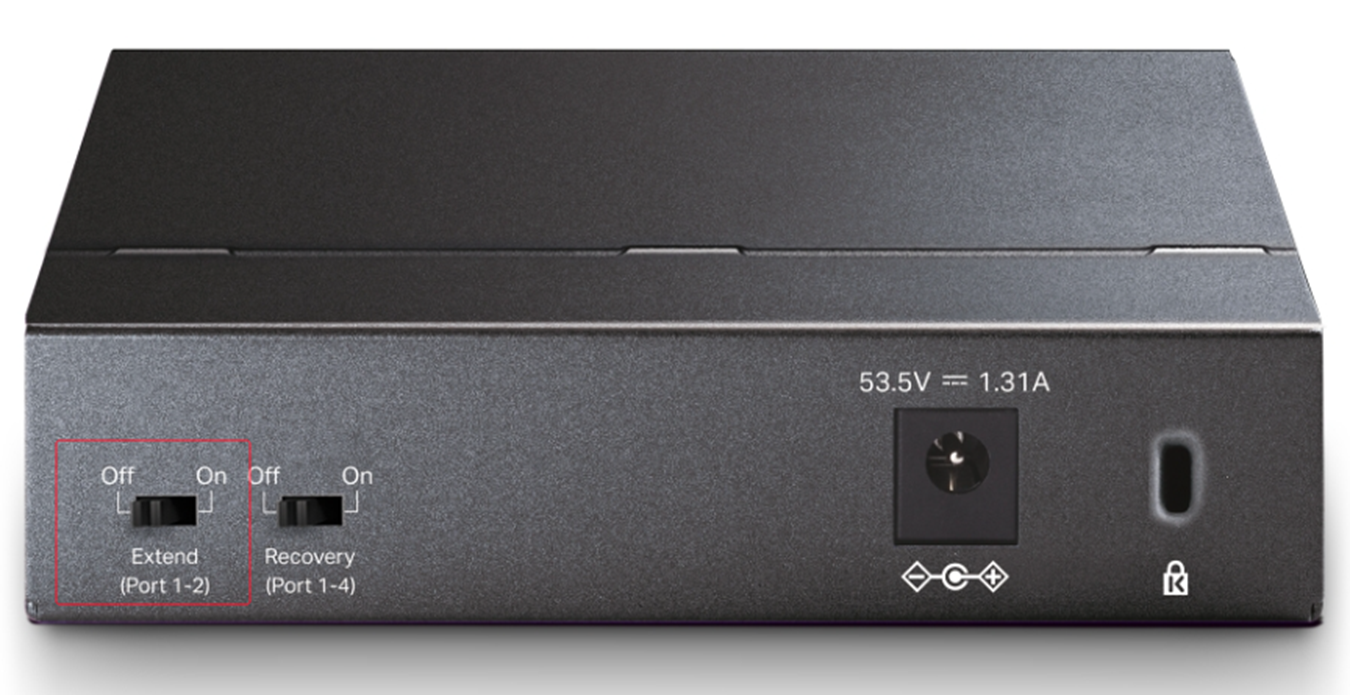

Bước 2. Xác định công tắc (toggle) Extend Mode và gạt sang vị trí ON.

• Nhãn dán trên thiết bị sẽ cho biết cổng nào hỗ trợ Extend Mode.
• Với TL-SG1005P, Extend Mode áp dụng cho cổng 1–2.

Trạng thái của cỗng:

• OFF – Các cổng hoạt động ở tốc độ 10/100/1000 Mbps, hỗ trợ PoE tối đa 100 m.
• ON – Các cổng hoạt động ở tốc độ 10 Mbps, hỗ trợ PoE tối đa 250 m.

Lưu ý: Khoảng cách truyền thực tế có thể thay đổi tùy thuộc vào mức tiêu thụ điện của thiết bị PoE, chất lượng cáp, và loại cáp.

Bước 3. Hoàn tất cấu hình. Ở chế độ Extend Mode, bạn có thể kết nối tối đa hai thiết bị cấp nguồn (ví dụ: camera IP) với switch.

Cấu hình cho Switch PoE Quản Lý (Managed) trong Controller Mode

Bước 1. Đăng nhập vào giao diện của controller thông qua trình duyệt web.

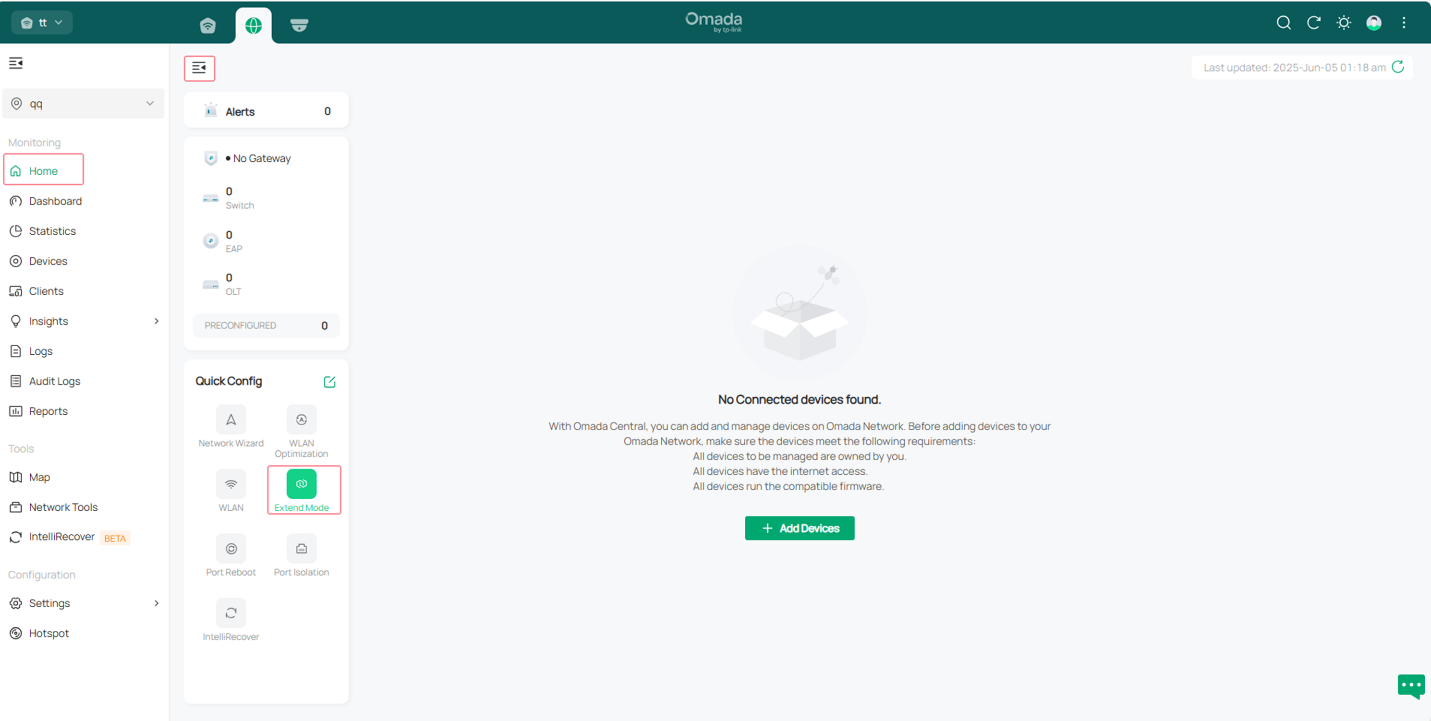

Bước 2. Đi đến Site > Home > Quick Config, bật Extend Mode và chọn switch mà bạn muốn cấu hình.

Lưu ý:

• Tính năng này chỉ khả dụng trên controller phiên bản v5.15.22.40 trở lên.
• Với các controller phiên bản thấp hơn v5.15.22.40, bạn cần thiết lập thủ công tốc độ cổng (port speed) của switch về 10 Mbps để đạt được mục đích tương tự như Extend Mode.

Thao tác:

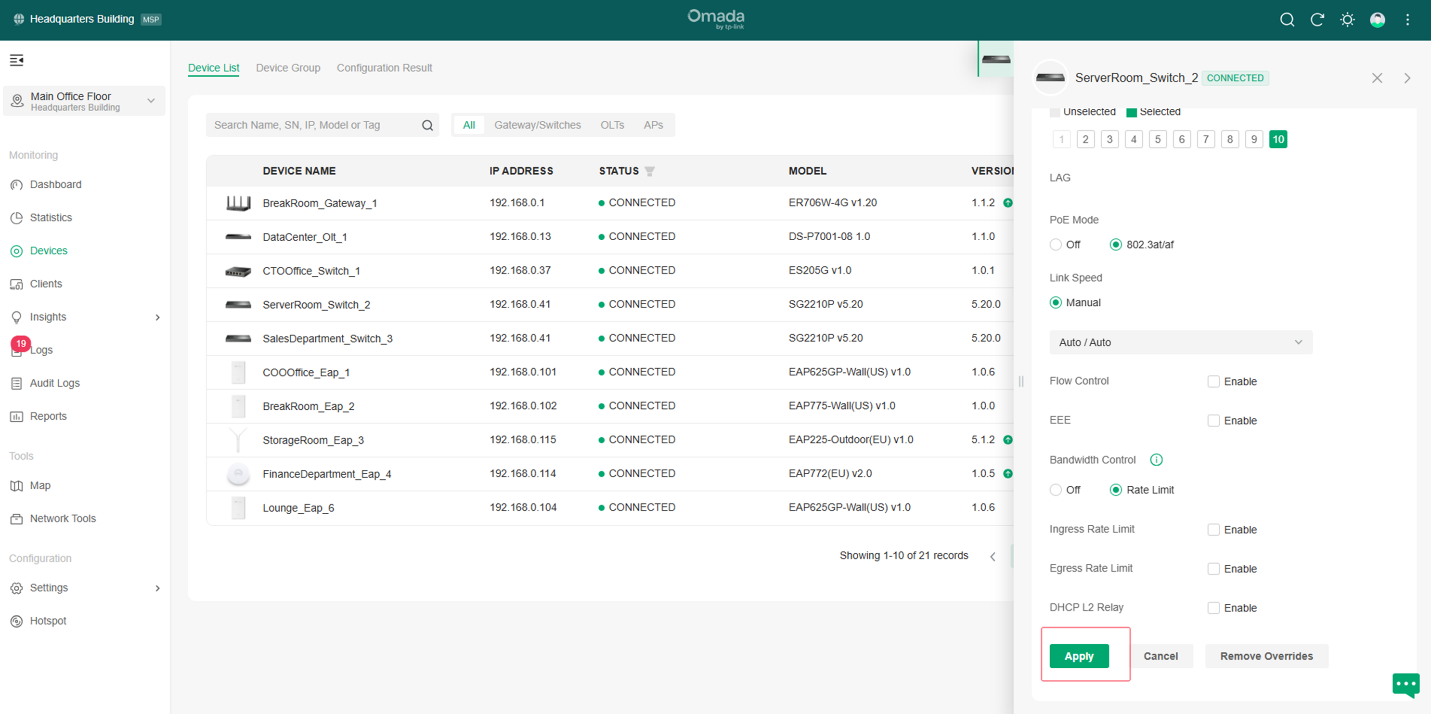

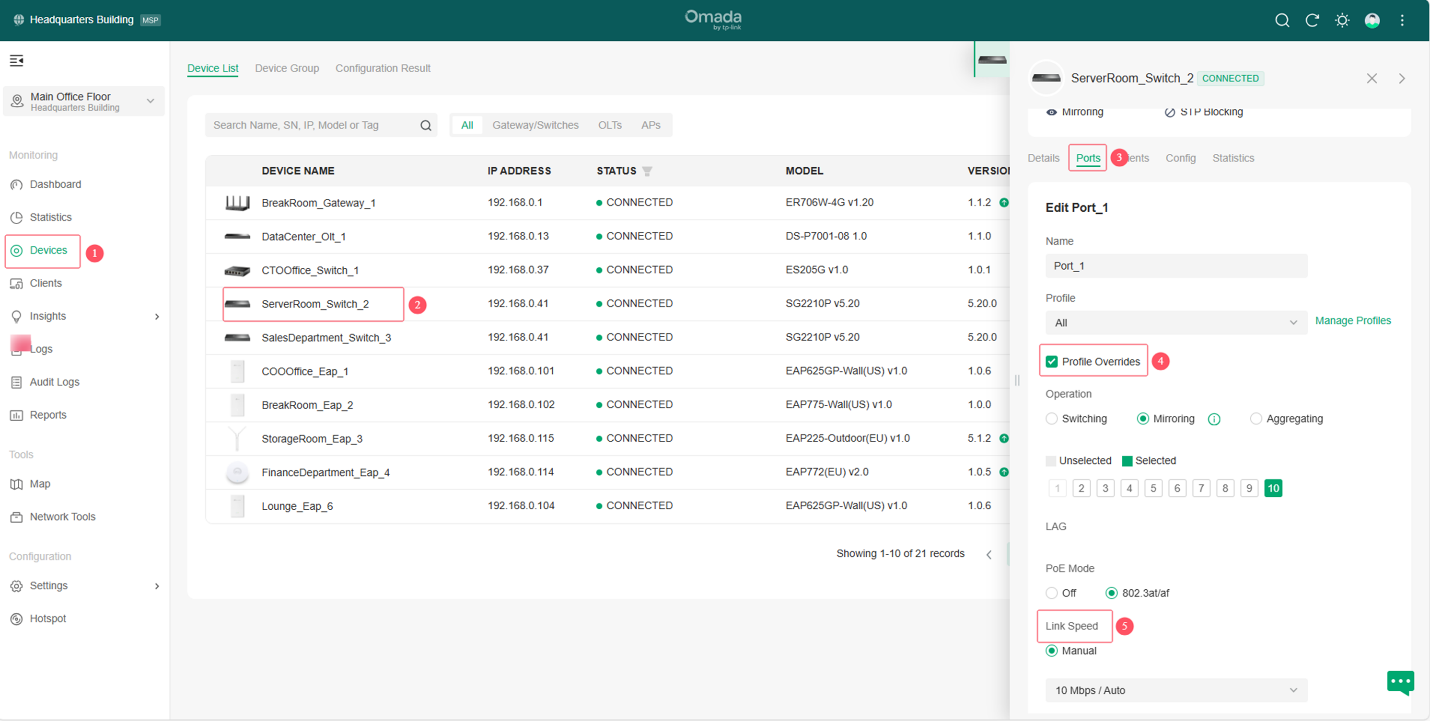

Đi tới Devices > Switch > Ports > bật Profile Overrides > Link Speed > bật Manual, sau đó cấu hình tốc độ liên kết (link speed) của cổng switch thành 10Mbps/Auto.

Bước 3. Nhấn Apply để lưu lại cấu hình.

Cấu hình cho Switch PoE Quản Lý (Managed) ở Chế độ Standalone

Bước 1. Đăng nhập vào trang quản lý web của switch thông qua địa chỉ IP của nó.

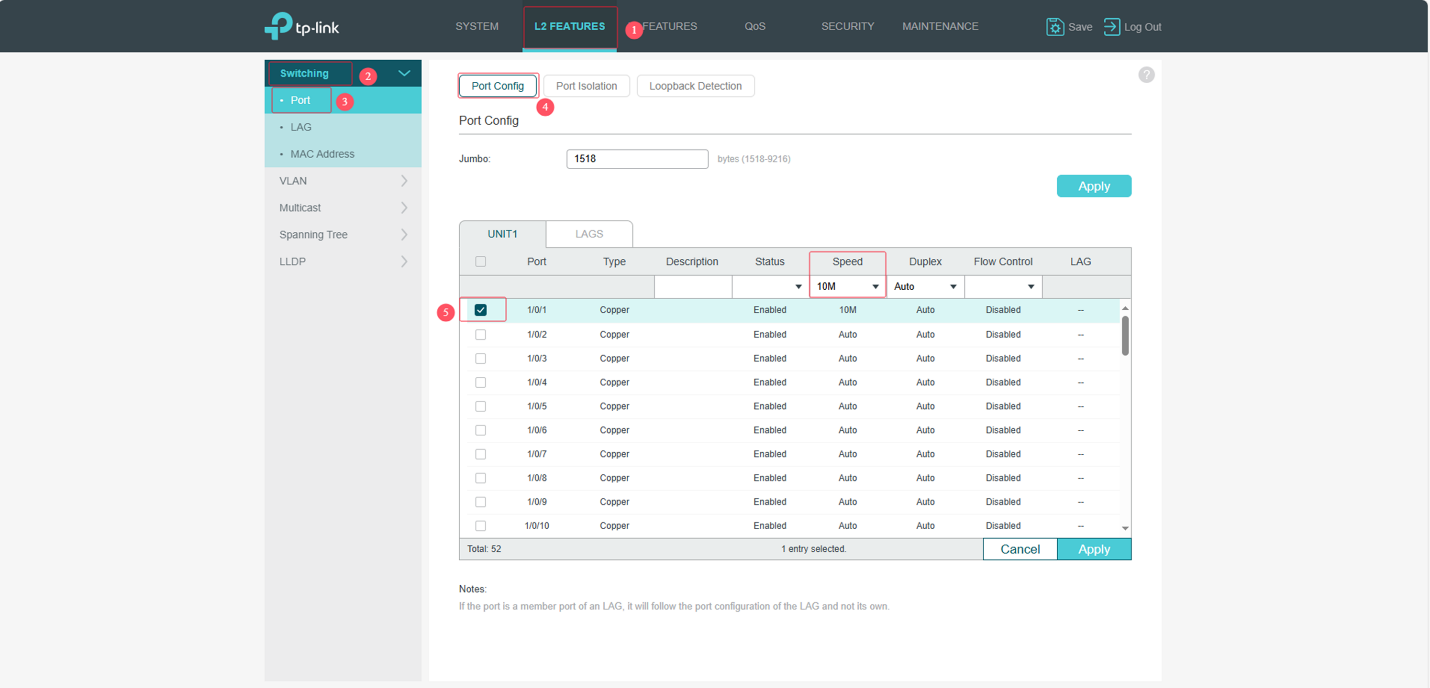

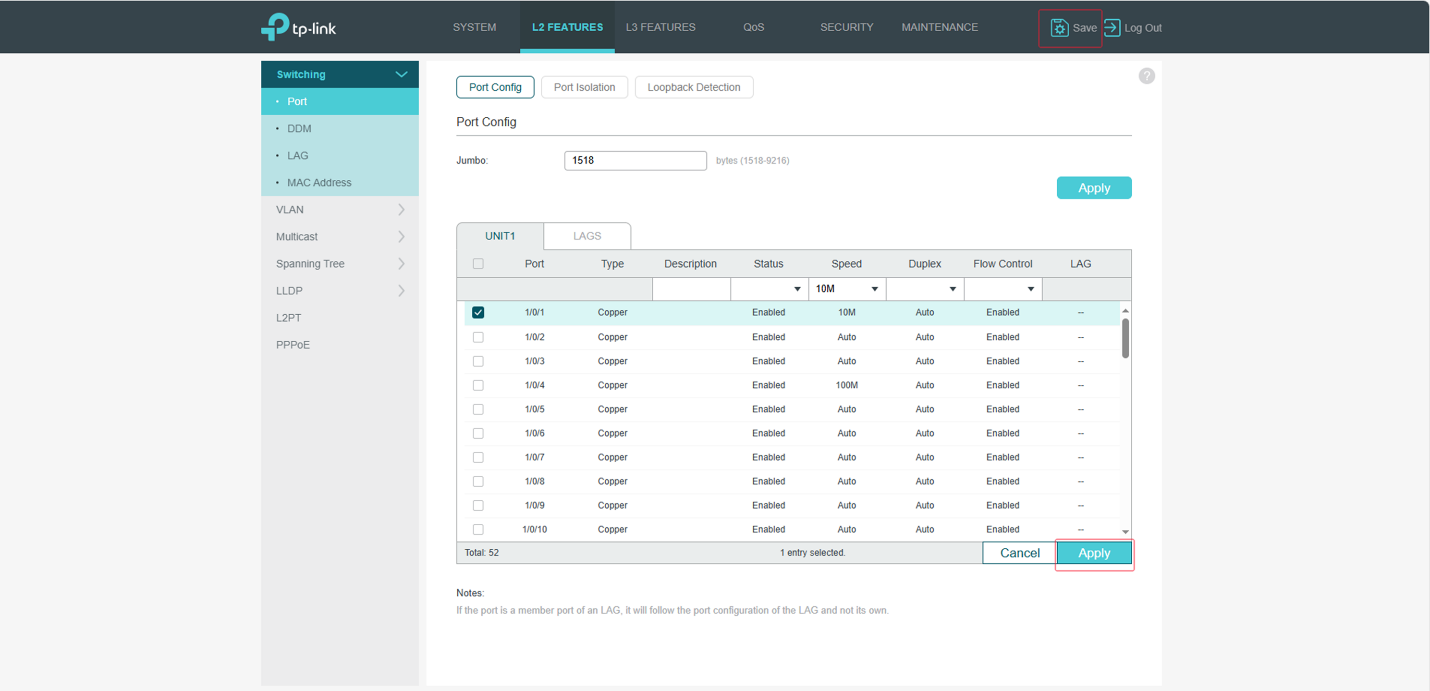

Bước 2. Vào menu L2 FEATURES > Switching > Port > Port Config và cấu hình các cổng mong muốn.

Bước 3. Nhấn nút Apply và Save để lưu cấu hình.

Kết luận

Như vậy bạn đã nắm được cách cấu hình Extend Mode trên switch PoE, dù đó là switch không quản lý (unmanaged) hay switch có quản lý (managed).
