Objetivo

Este artigo apresenta brevemente os conceitos básicos de AFC, a implementação técnica e a conformidade com os produtos Omada AP. Ele fornece uma descrição detalhada de como configurar o AFC tanto no gerenciamento do Controlador quanto no gerenciamento Autônomo.

Requisitos

• Aplicativo de rede Omada v6.2.10 e superior
• Ponto de acesso Wi-Fi 7 de 6 GHz da Omada

Introdução

O que é AFC?

O AFC (Coordenação Automatizada de Frequência) é um sistema de gerenciamento de espectro projetado para permitir a coexistência segura de dispositivos não licenciados e usuários já licenciados na faixa de frequência de 6 GHz. É um mecanismo regulatório crítico que permite que dispositivos Wi-Fi 6E e Wi-Fi 7 operem em um nível de potência mais alto, evitando interferências prejudiciais com serviços licenciados, como links de micro-ondas fixos, comunicações via satélite e radioastronomia.

Como funciona o AFC?

• Consulta de Configuração do Dispositivo: O ponto de acesso determina sua geolocalização (via GPS ou outros meios) e os parâmetros do dispositivo para o sistema AFC.
• Cálculo da Disponibilidade do Espectro: O sistema AFC cruza a localização do dispositivo com um banco de dados de serviços existentes (por exemplo, links de micro-ondas fixos, estações de satélite) e calcula os canais disponíveis e a potência máxima de transmissão permitida, garantindo a conformidade com as restrições regulamentares.
• Resposta de autorização: O sistema AFC fornece ao dispositivo uma lista de frequências e níveis de potência aprovados para operação.
• Revalidação Periódica: Os dispositivos consultam periodicamente o sistema AFC para se adaptarem às mudanças no uso do espectro existente.
• Mecanismo Omada EAP ：
  • Ponto de acesso externo: Depende muito de sinais de GPS e deve ser instalado em uma área aberta.
  • Ponto de acesso interno: Utiliza a varredura de SSIDs próximos para auxiliar no posicionamento.

Por que o AFC é necessário para Wi-Fi 6E / Wi-Fi 7?

• Prevenção de Interferência com Usuários Existentes: A banda de 6 GHz tem sido historicamente utilizada por serviços existentes licenciados, incluindo enlaces fixos de micro-ondas, comunicações via satélite e redes de segurança pública. Sem o AFC, transmissões não controladas de dispositivos recém-licenciados podem causar interferência prejudicial, interrompendo operações críticas como resposta a emergências, radiodifusão e telecomunicações.
• Habilitando Wi-Fi de potência padrão em ambientes externos e de alta potência: Ao contrário de dispositivos internos de baixa potência, que podem operar sem AFC, mas são restritos a ambientes internos e níveis de potência baixos, os pontos de acesso Wi-Fi de potência padrão exigem AFC para garantir a coexistência segura com os usuários existentes. O AFC permite implantações de Wi-Fi de maior potência em ambientes externos e corporativos, essenciais para aplicações como conectividade em campus universitários, automação industrial e infraestrutura de cidades inteligentes.
• Maximizando a Utilização do Espectro: A banda de 6 GHz é um recurso de espectro significativo e subutilizado para a expansão do Wi-Fi. O AFC permite a alocação dinâmica e eficiente de frequências, garantindo que dispositivos não licenciados possam usar o espectro disponível sem restrições desnecessárias, evitando frequências ocupadas. Isso resulta em melhor eficiência do espectro e maior capacidade geral da rede.

Quais países/regiões exigem AFC?

Órgãos reguladores como a FCC (Comissão Federal de Comunicações) nos Estados Unidos e o ISED (Ministério da Inovação, Ciência e Desenvolvimento Econômico) no Canadá exigem sistemas AFC (Controle Automático de Frequência) para dispositivos Wi-Fi de potência padrão que operam na banda de 6 GHz. Outras regiões também estão explorando estruturas semelhantes para otimizar o uso do espectro, protegendo os serviços existentes.

Quais faixas de frequência exigem coordenação AFC?

Os Estados Unidos e o Canadá possuem implementações AFC semelhantes, abrangendo as bandas UNII-5 (5945-6425 MHz) e UNII-7 (6525-6875 MHz) para Wi-Fi de 6 GHz de potência padrão. Espera-se que mais países/regiões adotem o AFC à medida que a demanda por Wi-Fi 6E e Wi-Fi 7 de alta potência aumente, mas isso ainda não está finalizado e continua em desenvolvimento.

Quais APs da Omada suportam AFC?

AFC suportado – Atual

• EAP772-Outdoor v1.0 (EUA/CA)
• EAP775-Outdoor v1.0 (EUA)
• EAP772 v2.0 (EUA)
• EAP787 v1.0 (EUA)

Planejado para dar suporte

• AP9788 v1.0 (EUA/CA)
• EAP787 v1.0 (CA)
• EAP775-Outdoor v1.0 (CA)
• EAP772 v3.0 (EUA/CA)
• EAP773 v2.0 (EUA/CA)
• Beam Bridge 7 v1.0 (EUA/CA)

Observação: O plano de suporte pode ser ajustado; consulte as notas de lançamento do firmware, que apresentarão as alterações específicas.

Configuração

Este artigo irá detalhar a configuração do AFC tanto em modo autônomo quanto sob gerenciamento por controlador, usando o EAP772-Outdoor, o primeiro AP externo tri-banda da Omada com suporte a AFC, como exemplo.

Configuração para Gerenciamento do Controlador

Etapa 1. Faça login no Controlador Omada e acesse a página SiteVisualizar > Dispositivos, clique no AP desejado para abrir a página de detalhes e, em seguida, clique em Gerenciar Dispositivo.

Passo 2. Em seguida, acesse Configuração > Sem fio > Rádios para ativar o AFC e marque a caixa de seleção Aplicar. O recurso AFC ajustará a potência de transmissão da banda de 6 GHz de acordo com sua localização geográfica para atender aos requisitos regulamentares.

Observação:Com o AFC desativado, o ponto de acesso externo deixará de funcionar na banda de 6 GHz. O rádio de 6 GHz dos outros modelos funcionará no modo de baixo consumo de energia.

Etapa 3. Você pode acessar a Página de Detalhes do Dispositivo > AFC para verificar os resultados da configuração. O status atual do AFC é "Processando", o que significa que o status do AFC está sendo obtido.

• Status do AFC: O status do AFC é “Ativo”, o que significa que a última consulta foi bem-sucedida e que o AP aplicou o medidor de energia com sucesso; “Inativo” significa que a consulta está incorreta, o que pode ser devido a uma anormalidade no servidor AFC ou à flutuação da rede local, etc.
• Última resposta: a consulta anterior foi recebida com sucesso e os dados foram retornados pelo servidor AFC.

Quando o AP falha ao recuperar o status do AFC, esta página exibe o motivo do erro e o código de erro específicos para auxiliar na solução de problemas.

Nota: Este é um novo recurso no Controller v6.2.10; certifique-se de que o firmware do AP seja totalmente compatível com o Controller 6.2.

Mensagens de erro atuais e códigos de erro correspondentes

1. AFC não suportado na localização geográfica atual

Mensagem:

1) Para o modo externo : a frequência de 6 GHz não é compatível com este local.

2) Para o modo interno: Funcionamento em modo interno de baixo consumo de energia. A frequência de 6 GHz está disponível.
Código de erro: 2127 (não exibido)

2. Falha na comunicação com o servidor AFC

Mensagem: Falha na comunicação com o servidor AFC. Tentando novamente… + motivo específico do erro

Motivos e códigos de erro:

Configuração para Gerenciamento Autônomo

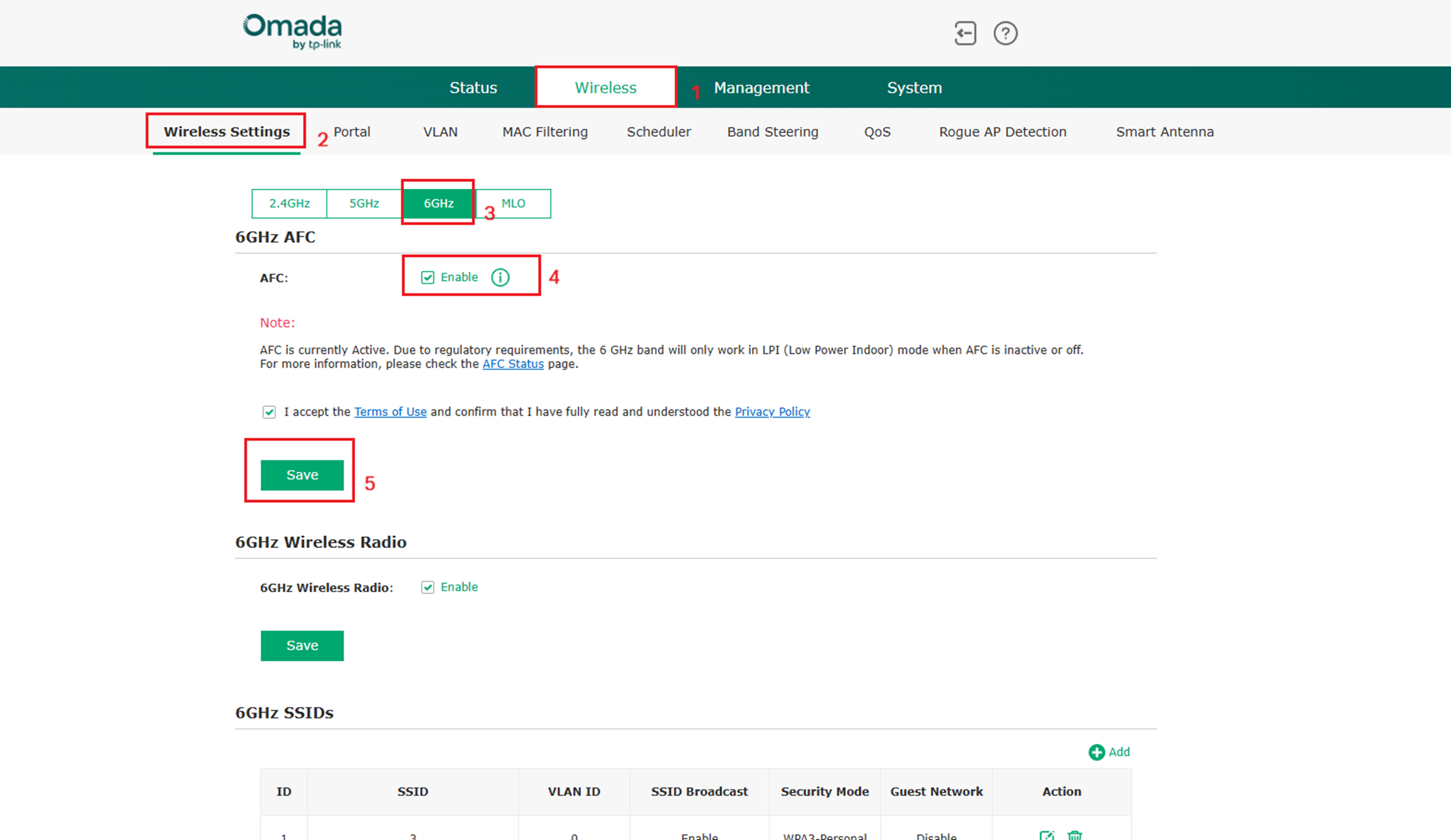

Passo 1. Abra um navegador no seu PC ou celular e acesse a GUI do AP digitando o endereço IP. Em seguida, vá para Sem fio > Configurações sem fio > 6 GHz para ativar o AFC.

Etapa 2. Você pode acessar Status > Device > AFC Status para verificar os resultados da configuração. Quando o AP falha ao recuperar o status AFC, esta página também exibe o motivo específico do erro e o código de erro, que é o mesmo do modo controlador.

Conclusão

O texto acima apresenta a introdução e as configurações completas do recurso AFC; configure-o de acordo com suas necessidades.

Para obter mais detalhes sobre cada função e configuração, acesse Central de Downloads para baixar o manual do seu produto.

QA

P1: Quais são os possíveis motivos para a falha na ativação do AFC?

A1: As seguintes situações podem levar à falha na ativação do AFC:

Cenário 1: O recurso AFC não é compatível com sua região. Atualmente, o AFC é compatível apenas com os Estados Unidos e o Canadá. Se o dispositivo estiver localizado fora dessas duas regiões, a ativação do AFC falhará.

Cenário 2: O dispositivo não está configurado com um SSID. Se o dispositivo não tiver um SSID configurado, ele não conseguirá obter sua localização. Certifique-se de que pelo menos um SSID de 2,4/5 GHz esteja configurado para que o dispositivo possa escanear SSIDs próximos e obter informações de localização geográfica.

Cenário 3: A rede do dispositivo está com problemas. Problemas como desconexão de rede ou tempo limite excedido podem causar falha na ativação. Verifique a topologia da rede e tente ativar novamente.

Cenário 4: Sinal de GPS fraco. Se o sinal de GPS estiver fraco, o dispositivo pode não conseguir obter sua localização. Coloque o dispositivo em uma área com um sinal de GPS mais forte e tente ativá-lo novamente.

Cenário 5: A ativação do AFC falha devido a dados anormais retornados pelo servidor AFC.

Cenário 6: Não há SSIDs próximos disponíveis para escaneamento, o que impede o dispositivo de obter sua localização geográfica.
