Cách xem Topology của các cấu hình switch phức tạp trên Omada Controller

Giới thiệu (Introduction)
Hiện nay, các switch Omada có thể được cấu hình với một số tính năng tương đối phức tạp như Spanning Tree, M-LAG và VRRP. Các FAQ chi tiết về cách sử dụng những tính năng này đã có sẵn trên website chính thức của Omada. Bài viết này chủ yếu giới thiệu cách controller hiển thị các topology phức tạp này.

Yêu cầu (Requirements)

• Hiển thị topology Spanning Tree yêu cầu switch Omada L2 / Omada L3 / Omada Pro
• Hiển thị topology VRRP yêu cầu switch Omada L3 / Omada Pro
• Hiển thị topology M-LAG yêu cầu switch Omada Pro
• Omada Controller V6.1 trở lên (một số tính năng như M-LAG yêu cầu Omada Pro Controller)

Cấu hình (Configuration)
Tiếp theo, chúng tôi sẽ giới thiệu cách hiển thị Spanning Tree, M-LAG và VRRP trên controller theo từng chương.

Xem Topology STP / RSTP / MSTP

Bạn có thể cấu hình STP/RSTP theo FAQ sau: Spanning Tree Configuration in Omada SDN Controller Mode | TP-Link.

Đối với cấu hình MSTP, tham khảo FAQ: How to configure MSTP on L2 Managed switches using the new GUI | Omada Network Support.

RSTP cung cấp cùng chức năng như STP nhưng có thời gian hội tụ (convergence) nhanh hơn nhiều, và gần như không có sự khác biệt lớn về mặt cấu hình.
MSTP là phần mở rộng của STP và RSTP, cho phép block cổng dựa trên VLAN.

Tiếp theo, chúng tôi sẽ lấy RSTP làm ví dụ để xây dựng một topology và minh họa cách hiển thị topology đó trên controller.

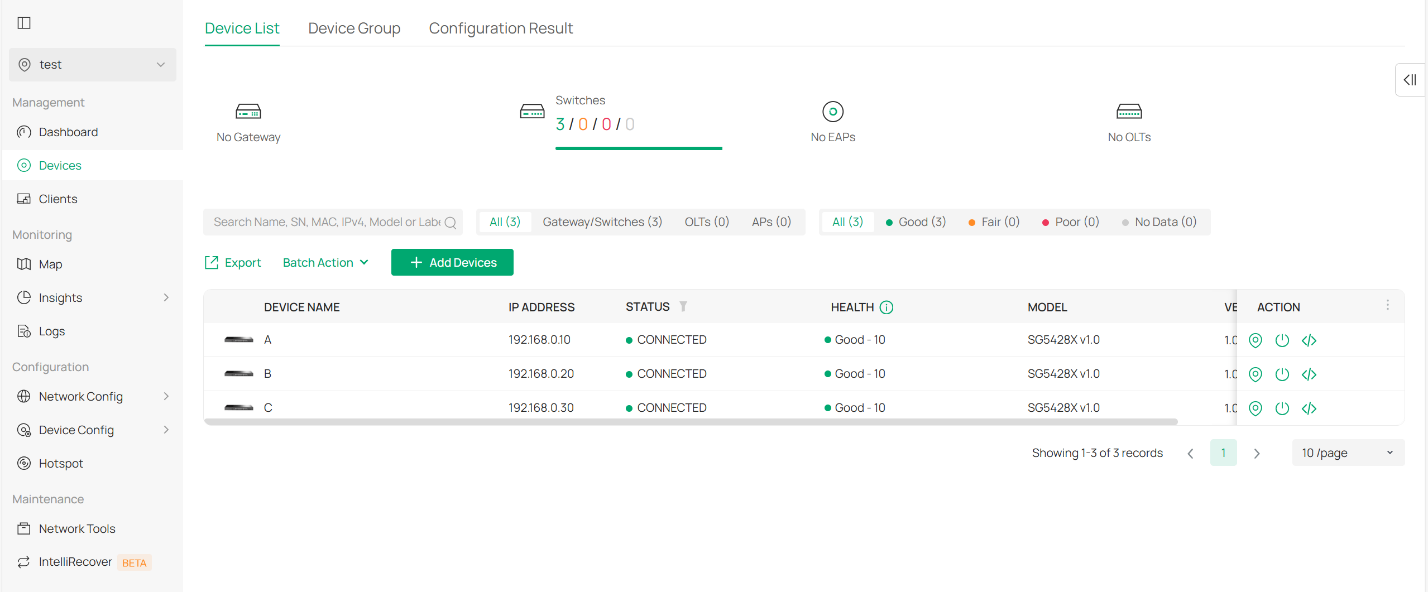

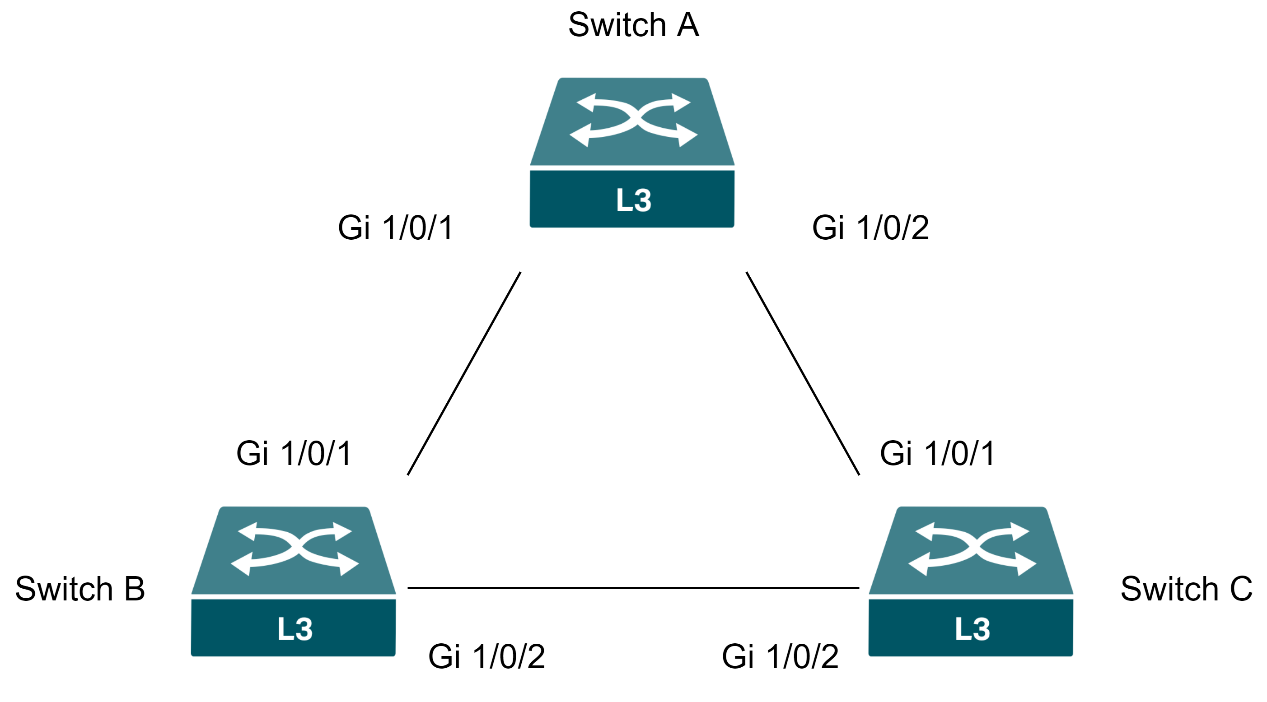

Giả sử controller đã adopt ba switch và sơ đồ kết nối mong muốn như topology bên dưới:

Nếu Spanning Tree hoặc loop detection không được bật và các switch được kết nối trực tiếp theo đúng topology như trên, thì một vòng lặp (loop) sẽ được tạo ra. Để ngăn chặn network storm do loop gây ra, cần phải bật Spanning Tree Protocol trên toàn bộ hệ thống cho cả ba switch và trên các cổng kết nối giữa chúng.

Trong ví dụ này, tất cả đều được cấu hình ở chế độ RSTP. Sau khi cấu hình được áp dụng và topology đã hội tụ (converge), hãy truy cập Dashboard > Topology trên controller để xem sơ đồ mạng.

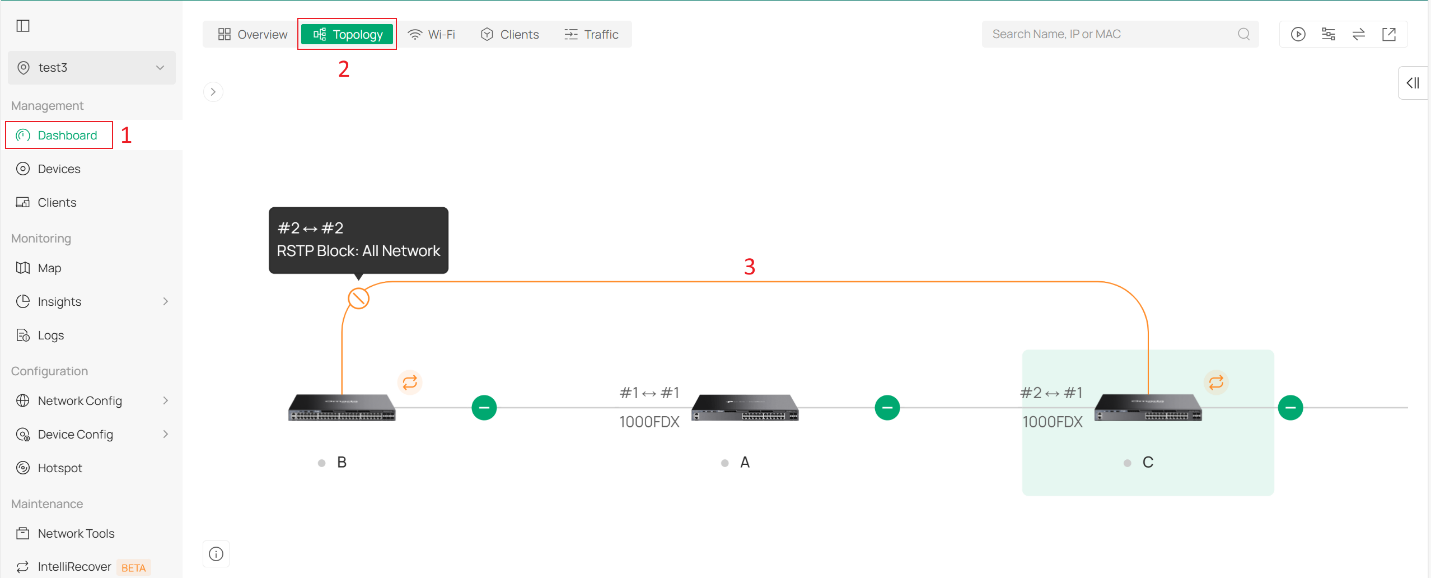

Bạn sẽ thấy topology đã hội tụ thành dạng chuỗi (chain structure). Đồng thời, controller cũng sẽ hiển thị biểu tượng loop và đường kết nối loop bị block.

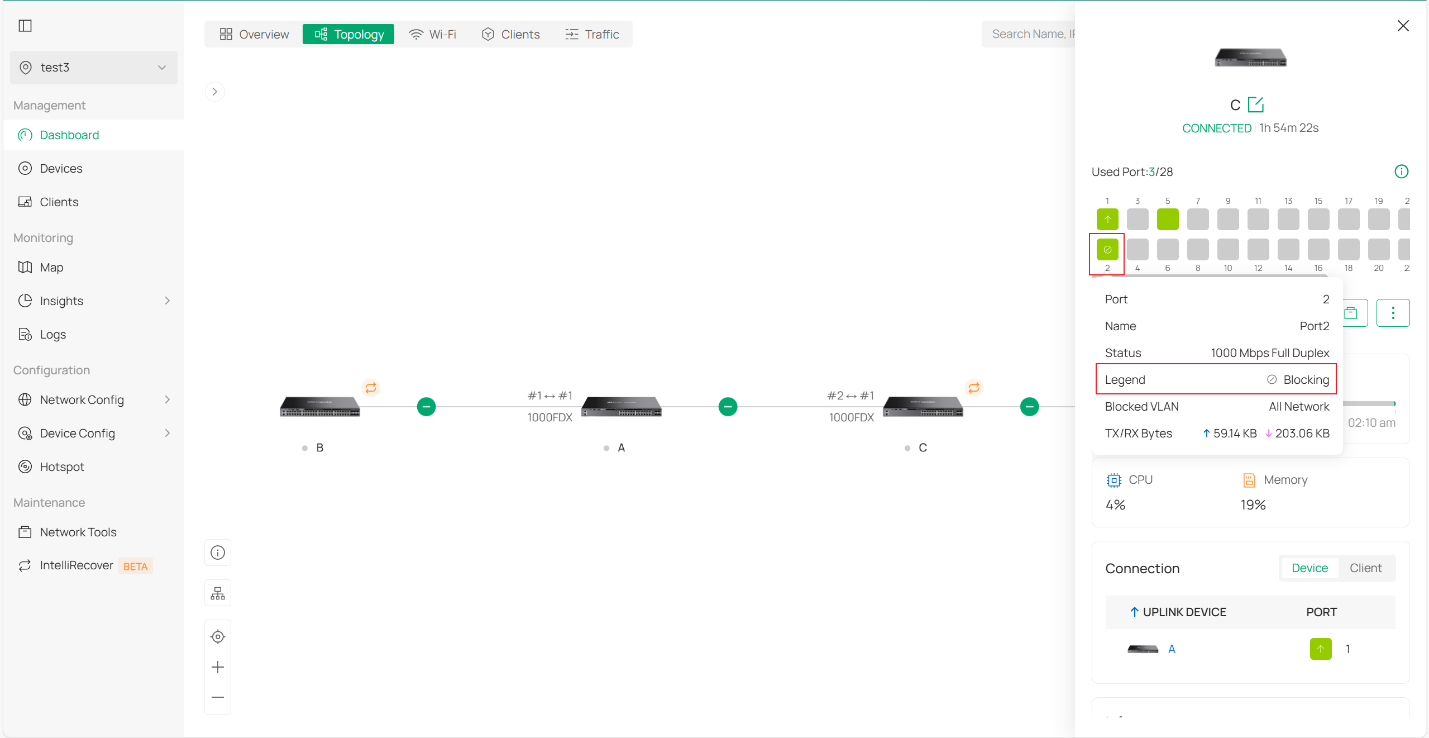

Bằng cách nhấp lần lượt vào các switch, bạn có thể thấy rằng cổng Port 2 trên Switch C đã bị block.

Tất nhiên, bạn cũng có thể truy cập giao diện cấu hình riêng của Switch C để xem thông tin hiển thị chi tiết trong mục Ports:

Xem Topology M-LAG (M-LAG Topology Viewing)
Bạn có thể cấu hình M-LAG bằng cách làm theo FAQ dưới đây. Vui lòng lưu ý rằng tính năng này hiện chỉ được hỗ trợ trên các switch Omada Pro và yêu cầu sử dụng Omada Pro Controller:

What is M-LAG and How to Configure M-LAG on Omada Switch from Omada Pro Network System | Omada Network Support

Trong bốn switch này, switch phía trên có thể được xem là core switch, hai switch M-LAG có thể được xem là switch tầng aggregation, và switch phía dưới có thể được xem là switch tầng access.

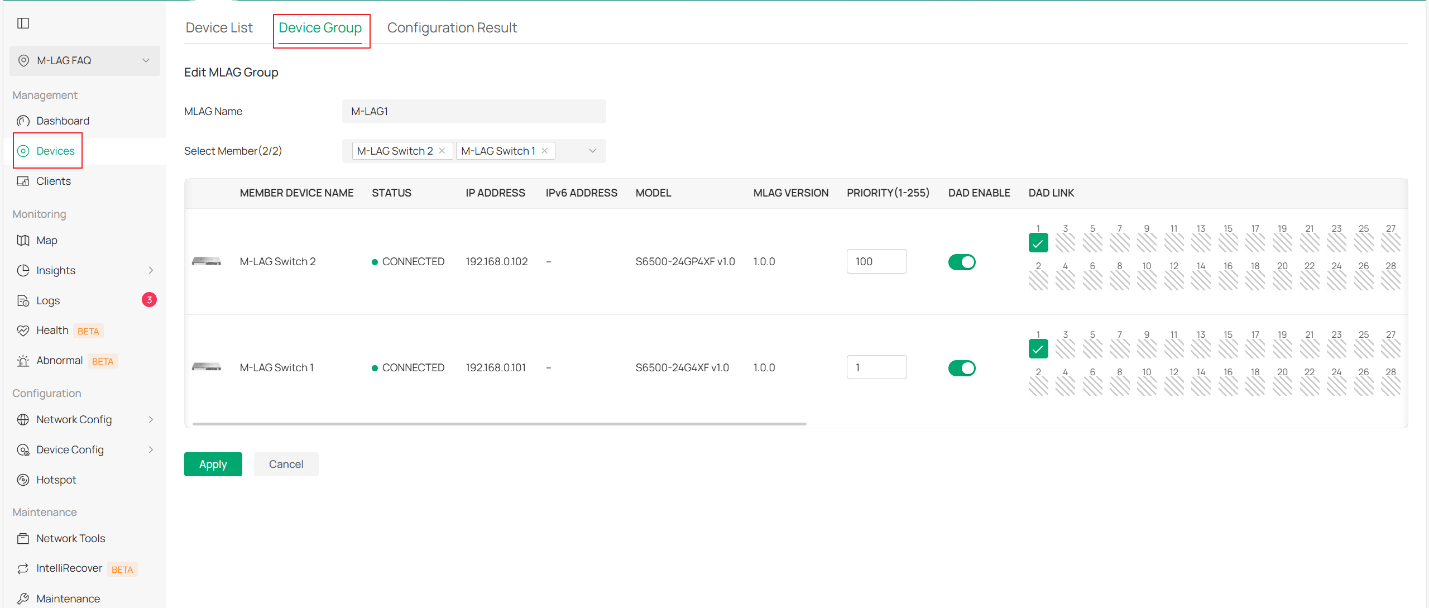

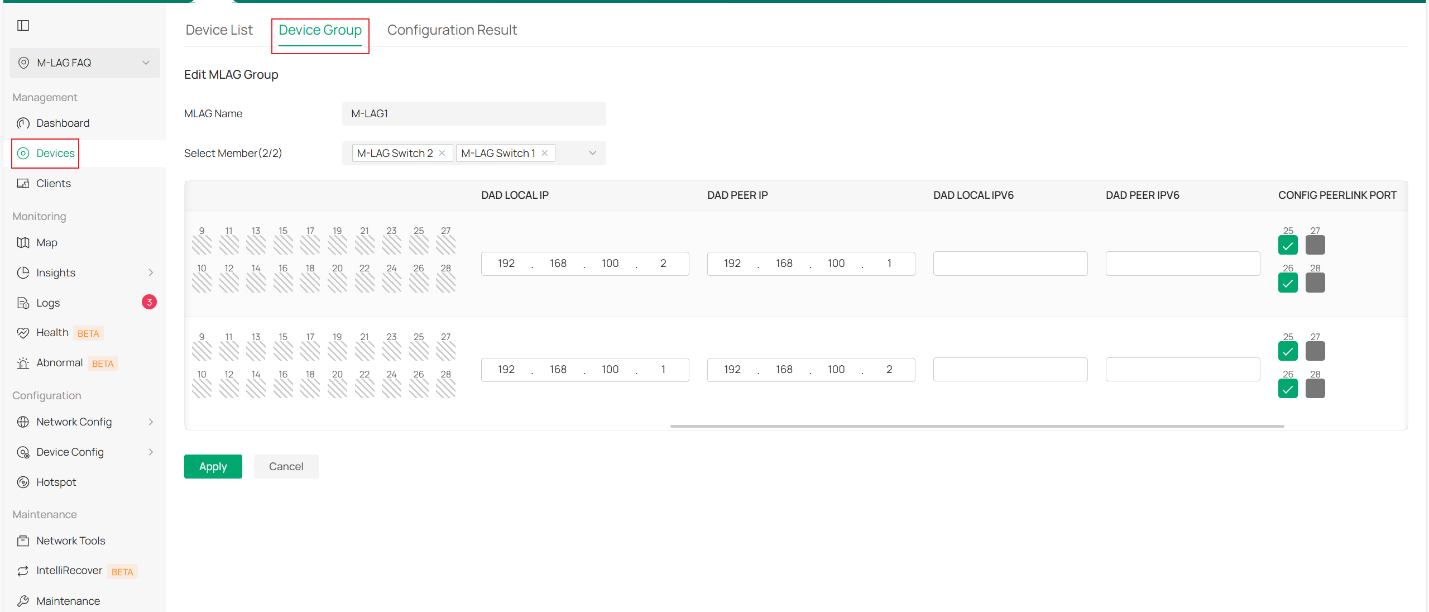

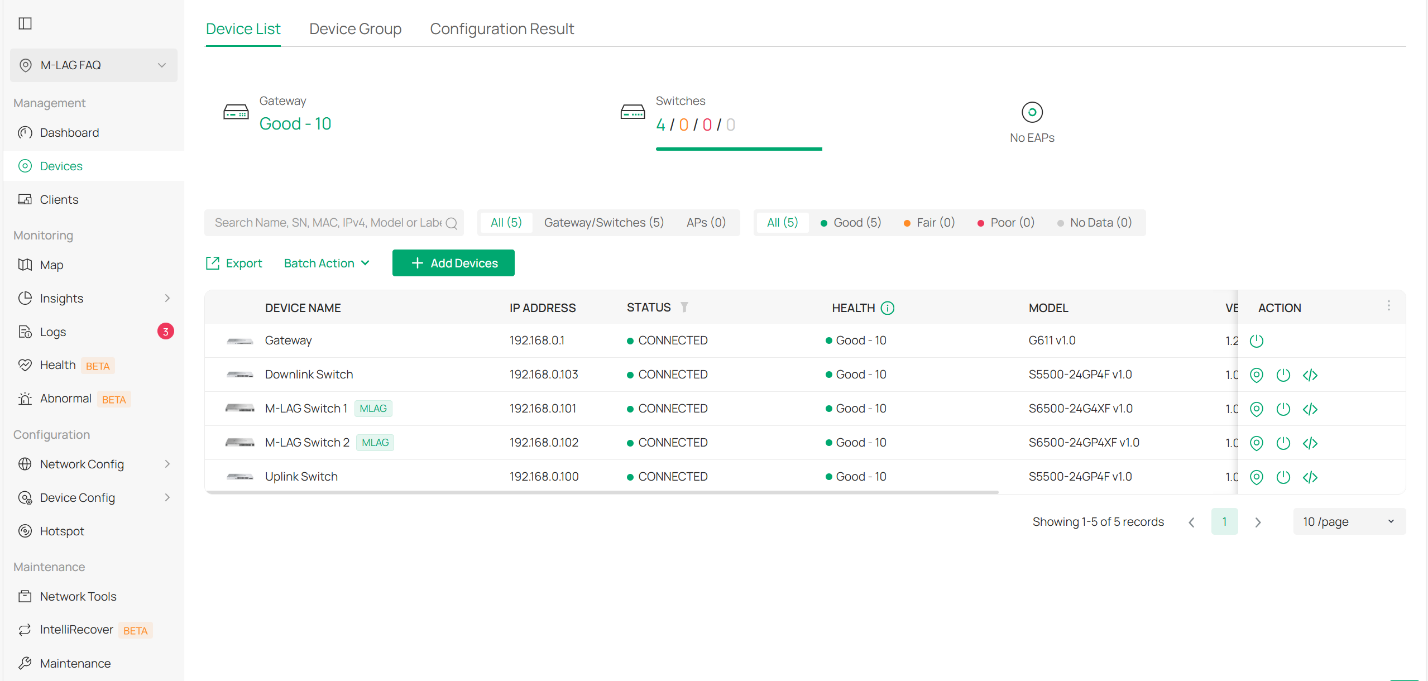

Dựa trên nội dung trong FAQ, cấu hình cho hai switch M-LAG như sau:

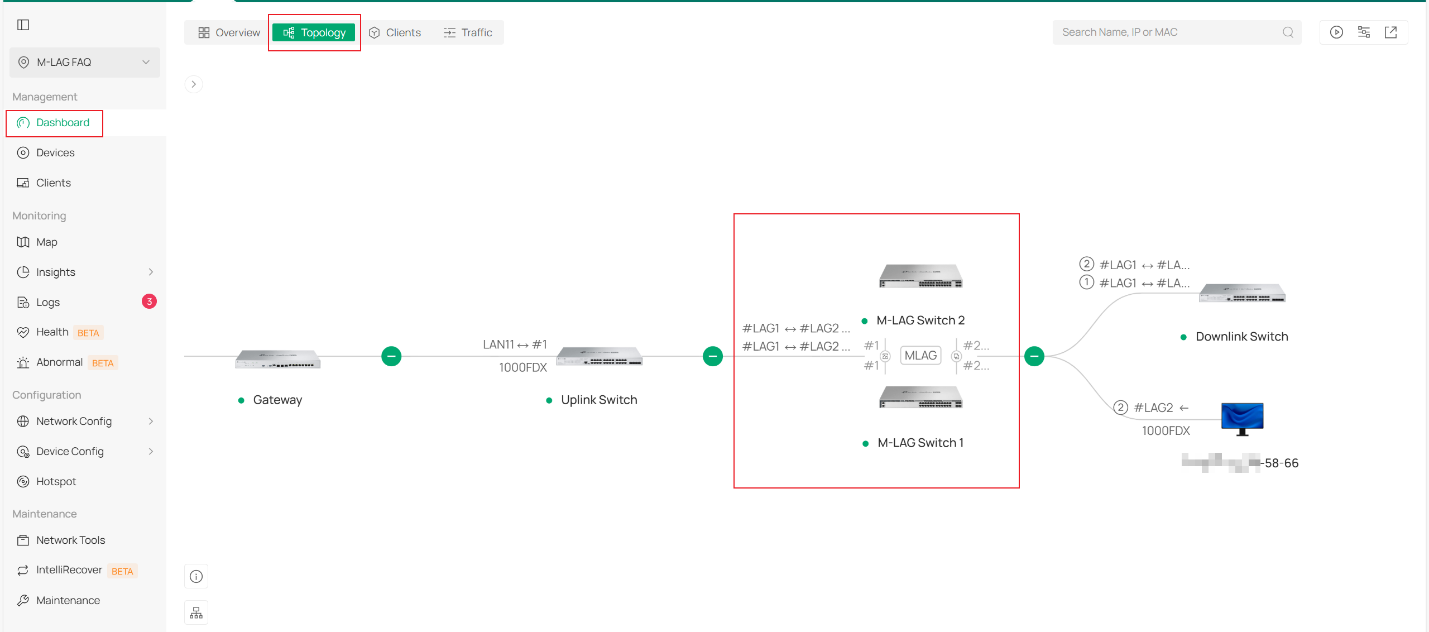

Sau khi cấu hình được áp dụng và topology đã ổn định, hãy truy cập Dashboard > Topology trên controller để xem sơ đồ mạng.

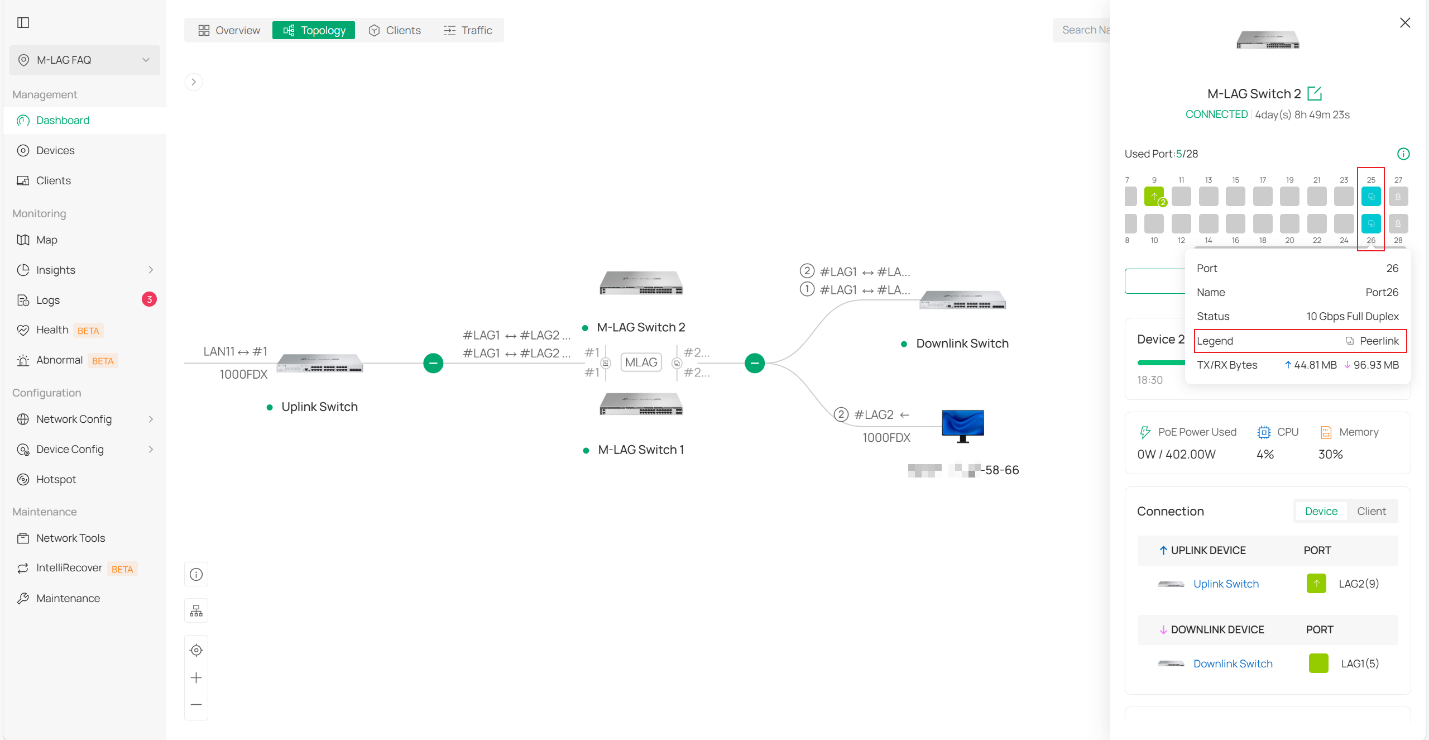

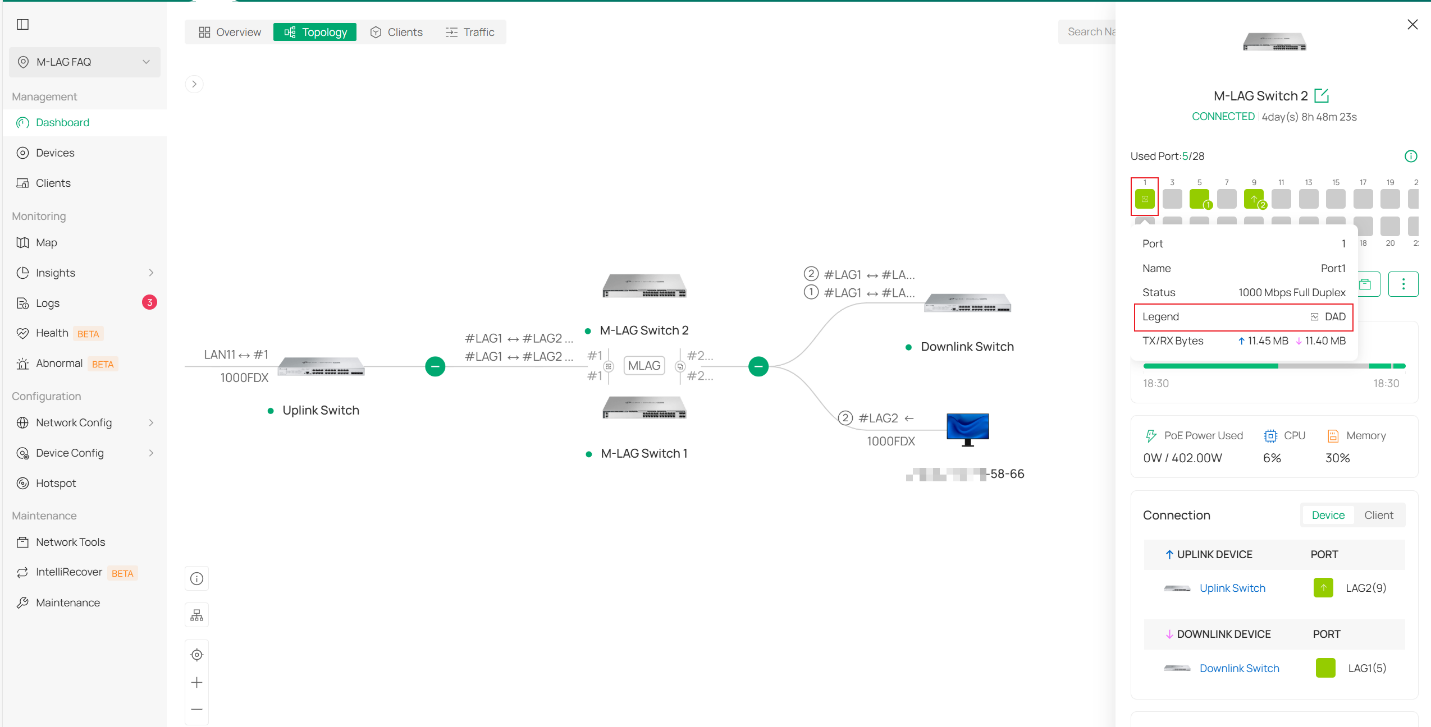

Bạn cũng có thể nhấp vào các switch trong nhóm M-LAG để xem các cổng DAD và các cổng peer-link được hiển thị.

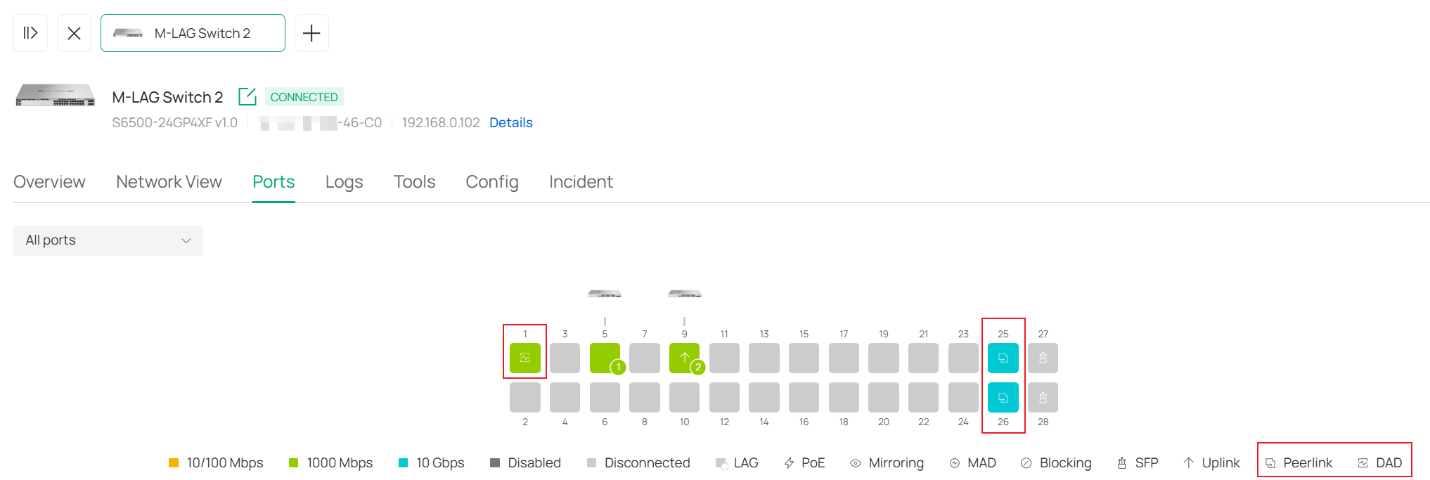

Bạn cũng có thể truy cập giao diện cấu hình riêng của switch và xem thông tin hiển thị của cổng DAD và cổng peer-link trong mục Ports.

Xem Topology VRRP (VRRP Topology Viewing)
Hiện tại, đã có một FAQ rất chi tiết về VRRP: How to configure VRRP on Omada L3 Switches through Omada SDN Controller | Omada Network Support.

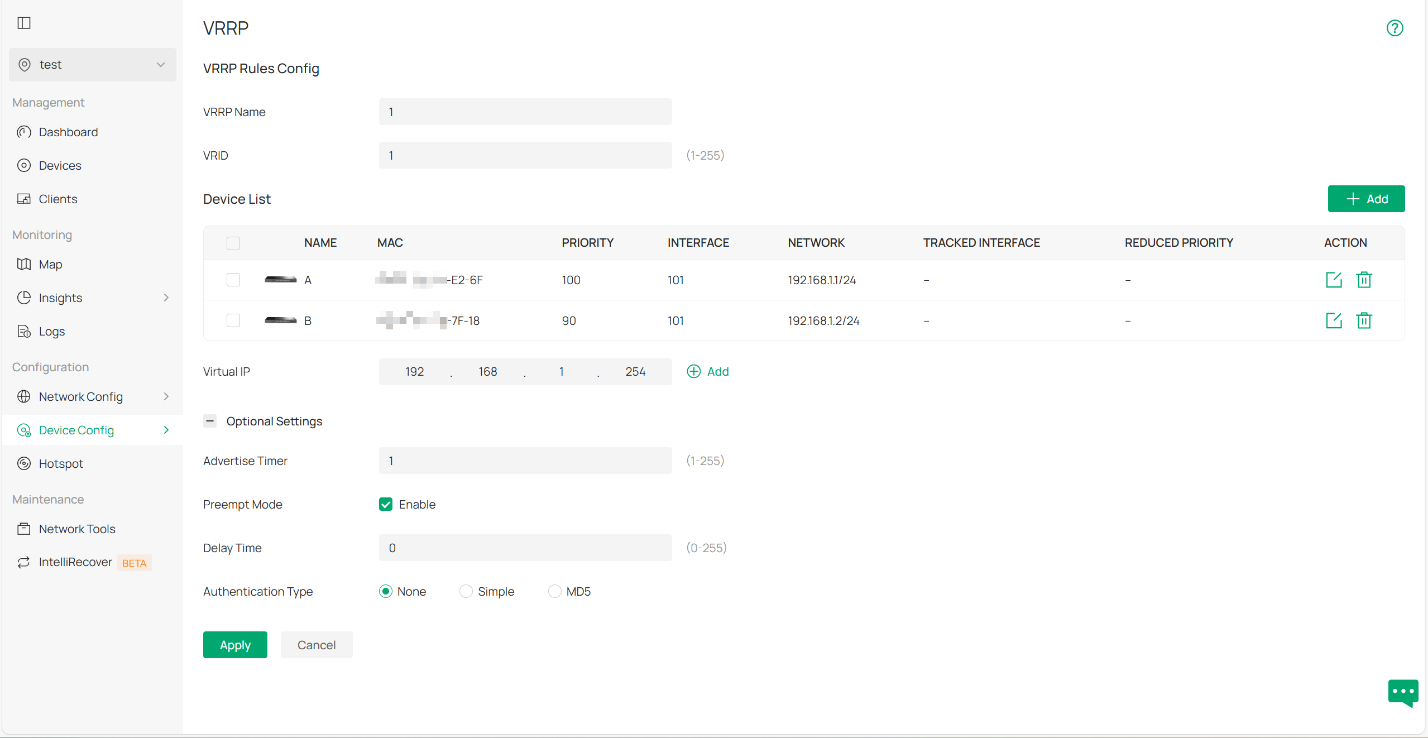

Hãy cấu hình VRRP trên switch A và switch B dựa theo nội dung được cung cấp trong FAQ:

Sau khi quá trình cấu hình hoàn tất và topology đã ổn định, hãy truy cập Dashboard > Topology trên controller để xem sơ đồ mạng.

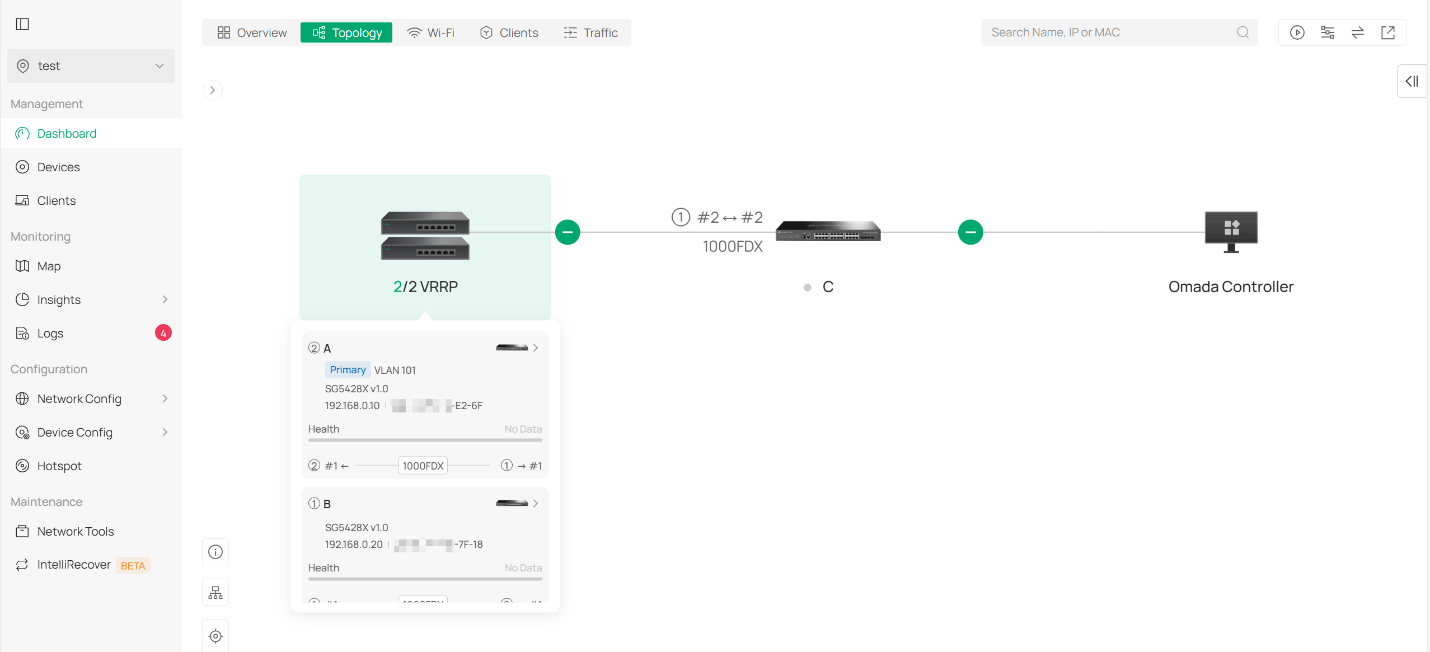

Bạn sẽ nhận thấy rằng switch A và switch B được hiển thị như một nhóm VRRP.

Kết luận (Conclusion)
Bài viết này chủ yếu giới thiệu cách controller hiển thị một số topology switch tương đối phức tạp.

Để tìm hiểu thêm chi tiết về từng tính năng và cách cấu hình, vui lòng truy cập: Download Center để tải về tài liệu hướng dẫn (manual) của sản phẩm bạn đang sử dụng.
