Hướng dẫn cấu hình cảnh báo (Alarm) trên Switch công nghiệp

Giới thiệu
Chức năng đầu ra cảnh báo (alarm output) của switch công nghiệp là một trong những tính năng quan trọng giúp đảm bảo hoạt động ổn định trong môi trường tự động hóa và điều khiển công nghiệp. Khi xảy ra sự cố bất thường trên switch hoặc trong mạng công nghiệp kết nối, thiết bị có thể xuất tín hiệu cảnh báo thông qua giao diện vật lý để thông báo cho nhân viên bảo trì hoặc kích hoạt các hành động phối hợp với thiết bị tự động hóa khác. Cơ chế cảnh báo này thường được triển khai thông qua các tiếp điểm relay thụ động, đảm bảo truyền tín hiệu ổn định và an toàn.

Các sự kiện kích hoạt cảnh báo được hỗ trợ trên các switch IES bao gồm: Power Interruption Alarm và Port Link Down Alarm.

• Power Interruption Alarm: Kích hoạt khi nguồn chính hoặc nguồn dự phòng của switch gặp sự cố hoặc bất thường. Trong các bản cập nhật tương lai sẽ bổ sung thêm các cảnh báo liên quan đến nguồn như quá áp và thấp áp.
• Port Link Down Alarm: Kích hoạt khi trạng thái kết nối của một cổng được chỉ định bị mất hoặc bất thường.

Yêu cầu

• Switch công nghiệp Omada

Cấu hình

Bước 1: Truy cập giao diện quản lý của switch công nghiệp, sau đó vào mục Alert.

Bước 2: Cấu hình các thiết lập cảnh báo. Nội dung dưới đây mô tả lần lượt hai loại cảnh báo:

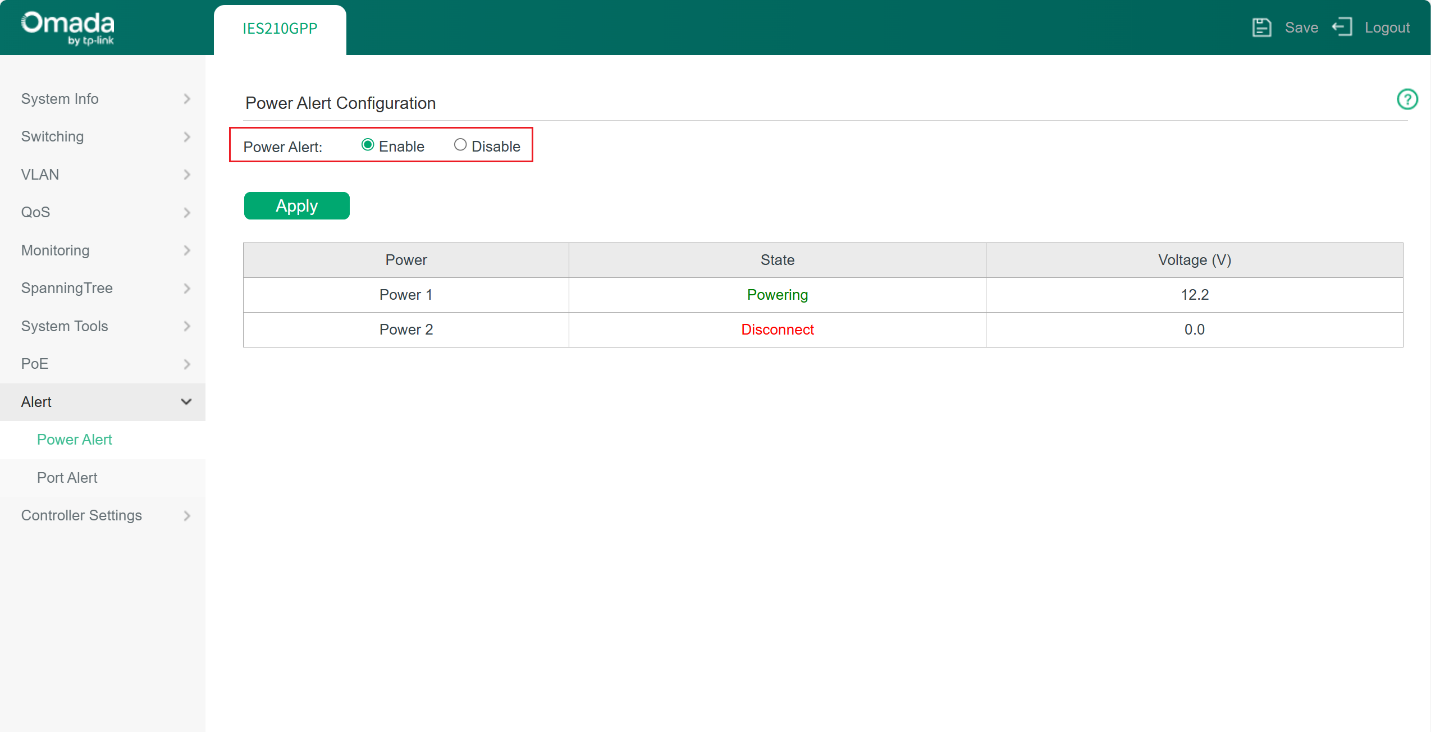

• Power Interruption Alarm:
  • Được bật mặc định.
  • Bạn có thể kiểm tra trạng thái nguồn hiện tại tại cột này:
    • Powering: Nguồn hoạt động bình thường (điện áp đạt ngưỡng khởi động).
    • Standby: Có kết nối nguồn nhưng chưa cấp điện (điện áp thấp hơn ngưỡng).
    • Disconnect: Không có nguồn điện.

Lưu ý:

• Switch chỉ có một nguồn điện sẽ không kích hoạt cảnh báo ngay cả khi đã bật Power Alert.
• Khi switch có hai nguồn (dual power), trạng thái nguồn sẽ được giám sát và cảnh báo sẽ được kích hoạt nếu một hoặc cả hai nguồn bị lỗi.

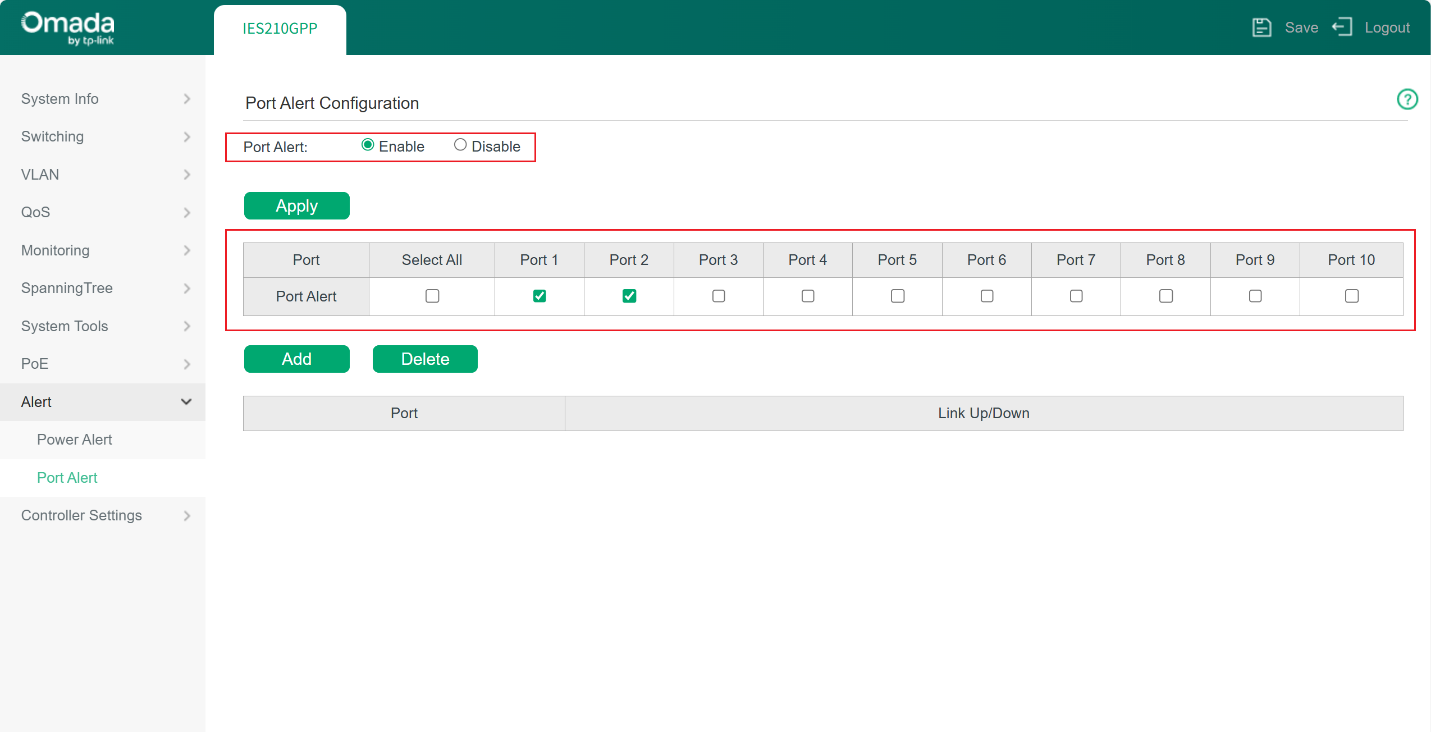

Port Link Down Alarm: Cảnh báo này sẽ được kích hoạt khi một cổng được giám sát bị mất kết nối. Lưu ý rằng thông tin trạng thái port link down có thể chưa được cập nhật ngay sau khi có thay đổi cấu hình. Bạn nên refresh (tải lại) trang web để xem thông tin chính xác và mới nhất.

Bước 3: Nhấn nút Save ở góc trên bên phải của trang để lưu các thiết lập cảnh báo mà bạn vừa cấu hình.

Bước 4: Kết nối hệ thống cảnh báo với switch.
Lưu ý rằng switch công nghiệp sử dụng tiếp điểm relay thụ động (dry contact). Điều này có nghĩa là bản thân cổng không cấp nguồn mà chỉ hoạt động như một công tắc điều khiển. Vì vậy, khi lựa chọn thiết bị ngoài, cần xem xét cả thông số điện của relay và nhu cầu thực tế.

• Cổng giữa của terminal Phoenix dùng để kết nối công tắc và không phân biệt cực tính (+/-).
• Các thông số quan trọng gồm:
  • Loại tiếp điểm: Thường là NC (Normally Closed) – dạng phổ biến, cần chọn thiết bị phù hợp với logic cảnh báo.
  • Điện áp/Dòng tối đa: Tối đa 24V / 1A đối với switch dòng IES.

Các thiết bị hỗ trợ cảnh báo & khuyến nghị lựa chọn:

1. Thiết bị cảnh báo âm thanh/ánh sáng:
   • Đảm bảo điện áp và dòng hoạt động nằm trong giới hạn relay.
   • Phổ biến: đèn cảnh báo, còi công nghiệp → dùng để cảnh báo tại chỗ.
2. PLC hoặc hệ thống DCS:
   • Kết nối relay output của switch vào module input số của PLC/DCS.
   • PLC/DCS sẽ xử lý logic như bật thiết bị dự phòng, hiển thị hoặc ghi log cảnh báo.
3. Hệ thống cảnh báo từ xa:
   • Relay output kết nối với module thu thập tín hiệu.
   • Khi có cảnh báo, module chuyển thành tín hiệu số và gửi về hệ thống giám sát hoặc thông báo cho người vận hành.

Các lưu ý khi lựa chọn thiết bị:

• Nguồn điện (Power Matching):
  Thiết bị cảnh báo cần nguồn riêng, relay chỉ đóng/ngắt. Cần tính toán điện áp và dòng để tránh quá tải.
• Môi trường hoạt động:
  Chọn thiết bị phù hợp với điều kiện công nghiệp (nhiệt độ, độ ẩm, rung, nhiễu điện từ). Ưu tiên thiết bị có chuẩn IP và dải nhiệt rộng.
• Bảo vệ mạch:
  Với tải cảm (relay, van điện từ), nên dùng diode chống ngược (flyback diode) để bảo vệ tiếp điểm.
• Relay trung gian:
  Cần sử dụng khi tải lớn, khác mức điện áp hoặc cần cách ly điện.

Xác minh (Verification)
Bạn có thể mô phỏng sự cố như:

• Ngắt một nguồn cấp điện
• Rút cáp mạng khỏi port được giám sát

Sau đó kiểm tra:

• Cảnh báo có kích hoạt không
• Thiết bị ngoài có phản ứng không
• Trạng thái có hiển thị đúng trên giao diện Web không

Kết luận
Bạn đã nắm được cách cấu hình và triển khai hệ thống cảnh báo trên switch công nghiệp Omada.

Để tìm hiểu chi tiết hơn về từng chức năng và cấu hình, vui lòng truy cập Download Center để tải tài liệu hướng dẫn (manual) của sản phẩm.
