Hướng dẫn cấu hình Port Mirroring trên Omada Switch

1. Giới thiệu

Port Mirroring sao chép lưu lượng mạng từ một hoặc nhiều cổng nguồn (Source Ports) đến một cổng đích (Monitor Port), cho phép quản trị viên mạng phân tích lưu lượng phục vụ cho các mục đích như giám sát bảo mật, theo dõi hiệu suất và khắc phục sự cố mà không làm gián đoạn hoạt động của mạng đang vận hành.

2. Yêu cầu

• Omada Access Switch, Access Plus Switch, Access Pro Switch, Access Max Switch, Aggregation Switch hoặc Campus Switch.
• Omada Controller (Software Controller / Hardware Controller / Cloud-Based Controller) phiên bản V6.0 trở lên.

3. Cấu hình
   1. Cấu hình Port Mirroring ở chế độ Standalone

Bước 1. Mở trình duyệt web và nhập địa chỉ IP của thiết bị để truy cập giao diện quản lý Web của Switch.

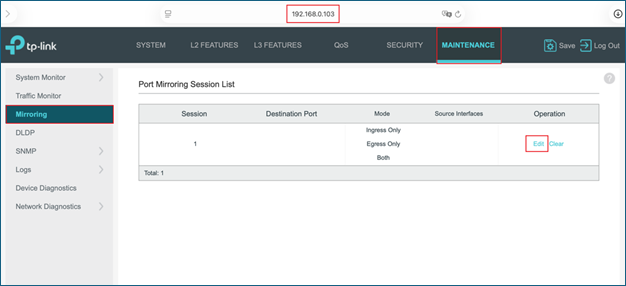

Sau khi đăng nhập, truy cập MAINTENANCE > Mirroring > Edit để vào trang cấu hình Source Port và Destination Port.

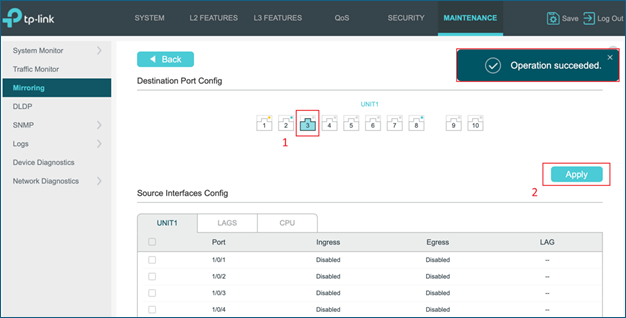

Bước 2. Chọn Destination Port (cổng đích), sau đó nhấn Apply để xác nhận cấu hình.

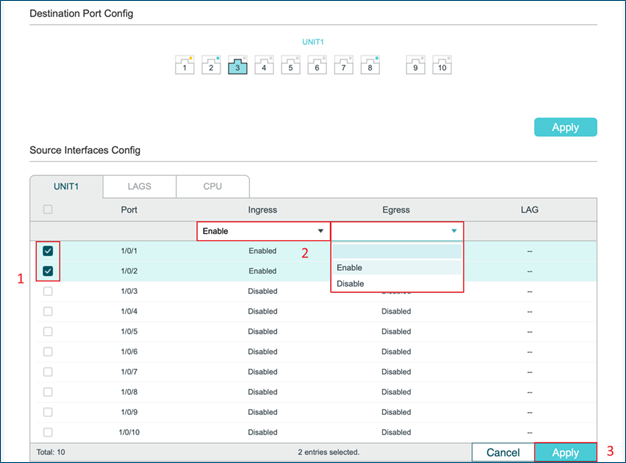

Bước 3. Chọn các cổng nguồn (Source Interface) bằng cách đánh dấu vào các ô tương ứng.

Đừng quên cấu hình Ingress và Egress cho các cổng này:

• Ingress: Lưu lượng đi vào cổng.
• Egress: Lưu lượng đi ra khỏi cổng.

Sau đó nhấn Apply để lưu cấu hình.

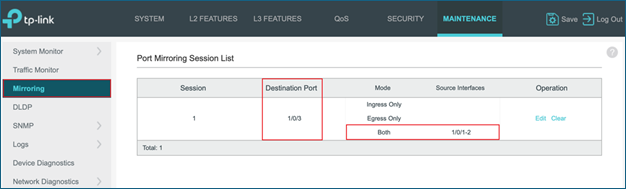

Bước 4. Nhấn vào tab Mirroring để quay lại trang Port Mirroring Session List.

Tại đây, bạn có thể kiểm tra trạng thái hoạt động của Port Mirroring.

1. 2. Cấu hình Port Mirroring trên Omada Controller

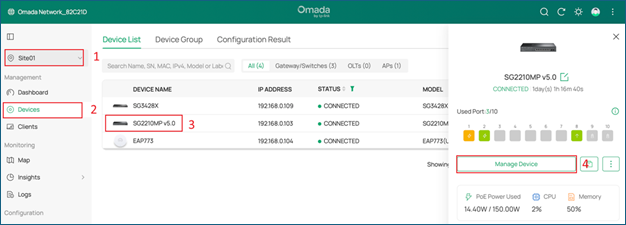

Bước 1. Trên trang Site, tìm Switch mà bạn muốn cấu hình. Nhấp vào Switch đó, sau đó trong cửa sổ hiện ra, nhấn Manage Device.

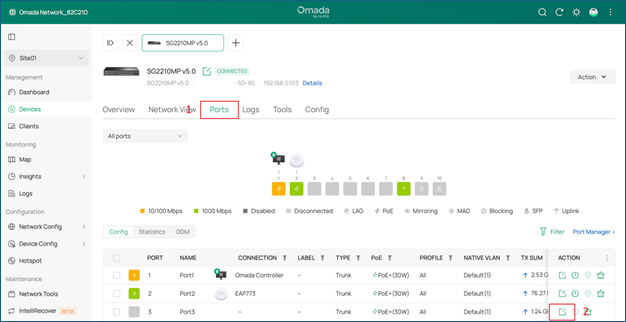

Bước 2. Chuyển đến tab Ports và nhấn nút Edit tại cổng mà bạn muốn sử dụng làm Destination Port (cổng đích).

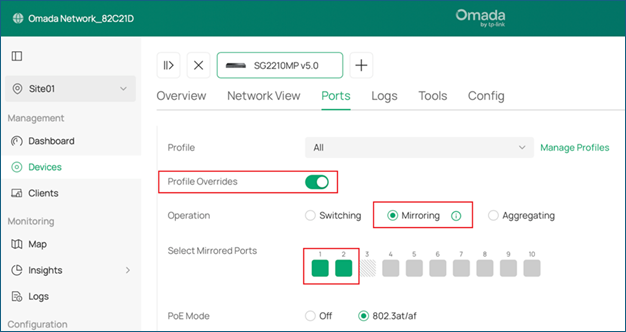

Bước 3. Trong trang cấu hình của cổng, mở phần Profile Overrides.

• Thay đổi thiết lập Operation từ Switching sang Mirroring.
• Tại mục Select Mirrored Ports, chọn một hoặc nhiều Source Port (cổng nguồn) mà bạn muốn sao chép lưu lượng.

Bước 4. Quay lại tab Ports của Switch.

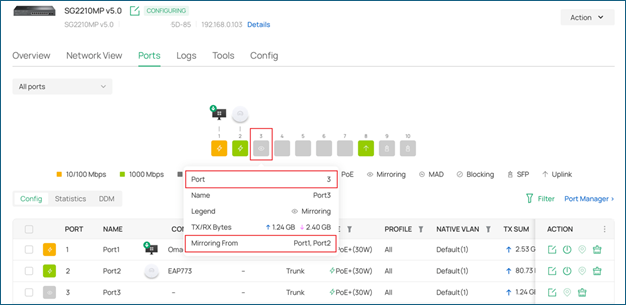

Tại đây, bạn có thể kiểm tra trạng thái của các cổng. Cổng đích sẽ hiển thị biểu tượng hình con mắt, cho biết cổng đó đã được cấu hình làm cổng Mirroring.

Khi di chuột lên biểu tượng này, hệ thống sẽ hiển thị các cổng nguồn đang được sao chép lưu lượng đến cổng đích.

4. Kết luận

Cổng đích hiện đã được cấu hình thành công làm cổng Mirroring, và lưu lượng từ các cổng nguồn được chọn sẽ được sao chép đến cổng này.

Để tìm hiểu thêm chi tiết về từng tính năng và cách cấu hình, vui lòng truy cập Download Center để tải xuống tài liệu hướng dẫn sử dụng (Manual) của sản phẩm tương ứng.
