Hướng dẫn cấu hình LAG/LACP và VLAN trên Switch bằng WEB UI

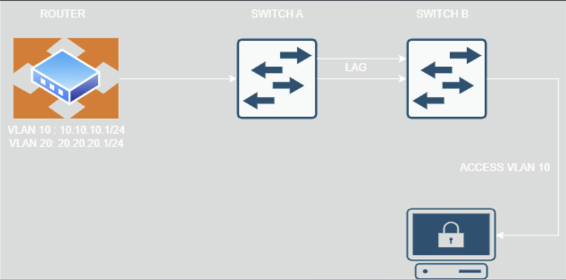

MÔ HÌNH :

• Router cấp DHCP cho VLAN 10, VLAN 20 kết nối với Switch A

• Switch A kết nối LAG Switch B và trunk vlan 10,20.

• Switch B Access Vlan 10 tới Client

1. Hướng dẫn chia Vlan và DHCP Server trên Router

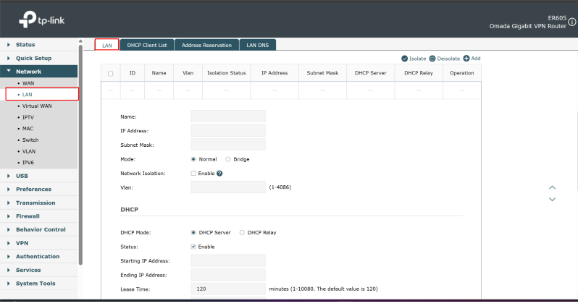

• Login vào Router -> LAN -> Add : tại đây tạo thêm VLAN 10,20 cùng DHCP Server cho mỗi VLan để cấp phát thiết bị

2. Hướng dẫn tạo LAG giữa 2 Switch

Phân biệt giữa Static LAG và LACP

• Static LAG và LACP đều là phương pháp gộp nhiều đường truyền vật lý (cổng mạng) thành một liên kết logic nhằm tăng băng thông và đảm bảo tính dự phòng (redundancy), nhưng có sự khác biệt rõ ràng về cách hoạt động và quản lý:

So sánh nhanh:

Hướng dẫn cấu hình gộp cổng bằng Static LAG

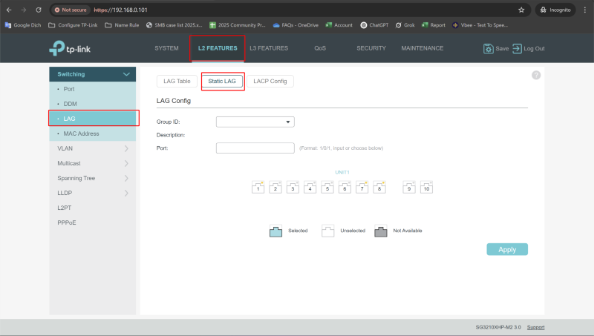

• Trên Switch A : Vào L2 Features -> LAG -> Static LAG

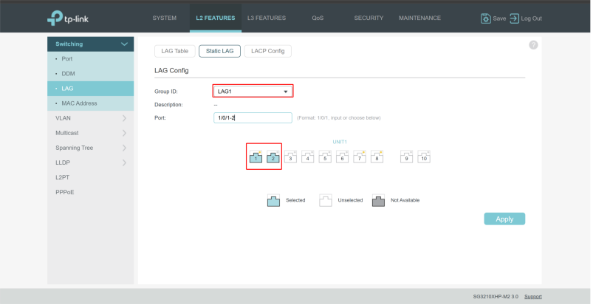

• Tại đây điền LAG ID và chọn port tương ứng . Ví dụ: LAG 1 với 2 port 1,2 trên Switch A sau đó nhấn Apply

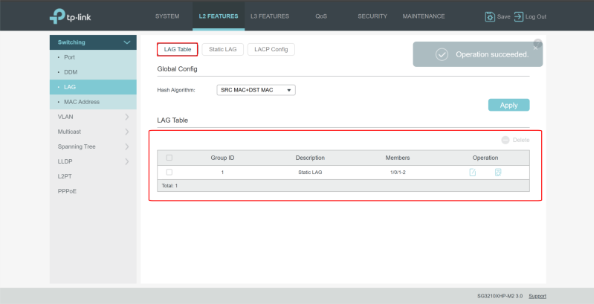

• LAG được tạo thành công

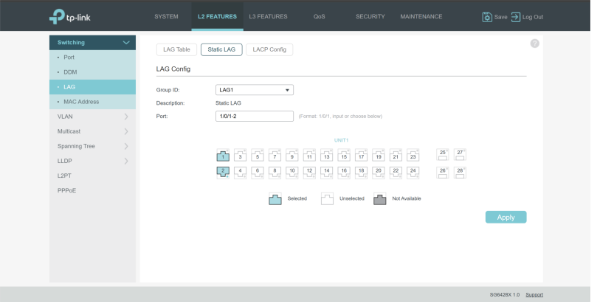

• Tương tự trên Switch B cũng tạo Static LAG theo Group ID tương ứng

• Sau khi tạo LAG cả 2 đầu thiết bị thực hiện cắm dây vào Port tương ứng

3. Hướng dẫn gộp cổng bằng LACP:

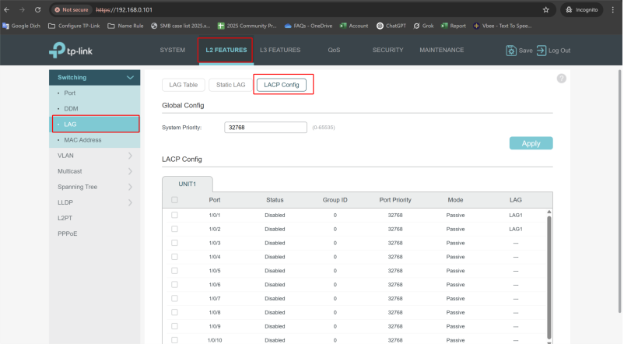

• Tại Switch A vào L2 Features -> LAG -> LACP Config

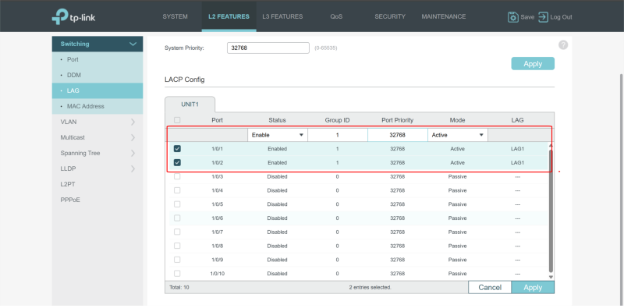

• Tick chọn các cổng cần gộp và Enable – Set Group ID – Port Priority (Giá trị càng thấp sẽ càng ưu tiên ) – Mode : Active

• Tương tự tại Switch B set các thông số Group ID , Port Priority và Mode là Passive

4. Hướng dẫn tạo VLAN và gán port Trunk

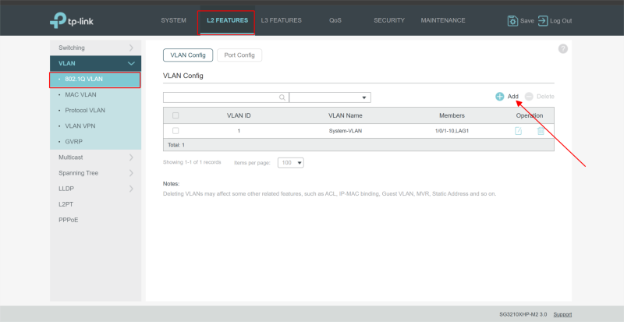

• Trên Switch A vào L2 Features -> 802.1Q VLAN -> Add

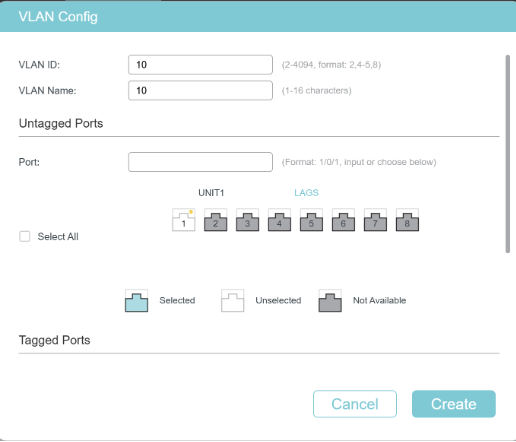

• Tạo VLAN 10 trên Switch

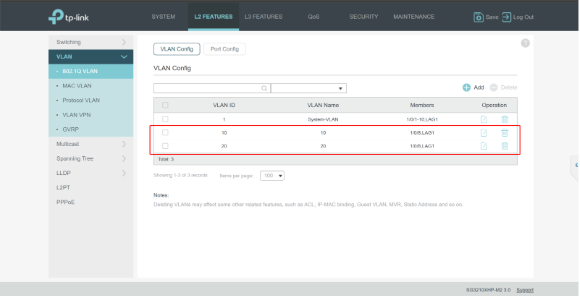

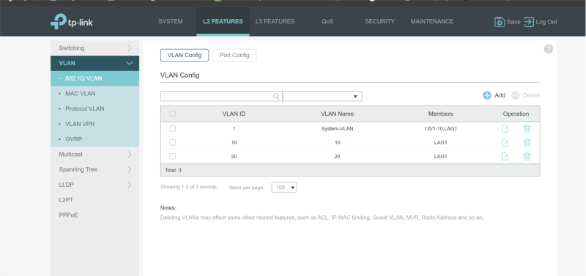

• Gán VLAN 10 vào LAG 1 dạng Tagged Port. Tương tự tạo VLAN 20 trên cả 2 Switch

• Tương tự port trunk kết nối với Router đẩy VLAN 10,20 về cũng cấu hình Tagged VLAN 10,20. Tại ví dụ này là port 1/0/8

5. Hướng dẫn gán port Access cho các thiết bị Client

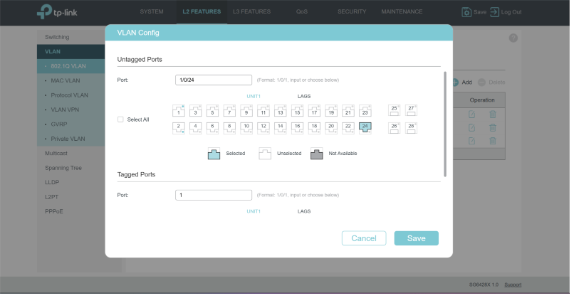

• Để gán port Access ta chọn port tương ứng tại đây chọn 1/0/24

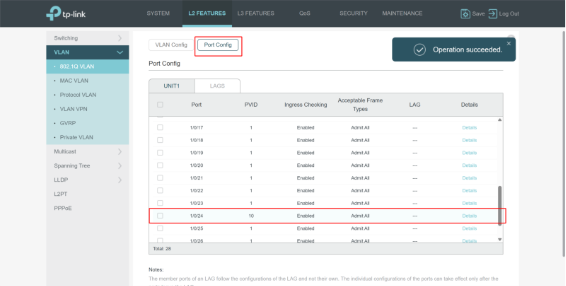

• Sau đó chọn Port Config -> PVID : 10

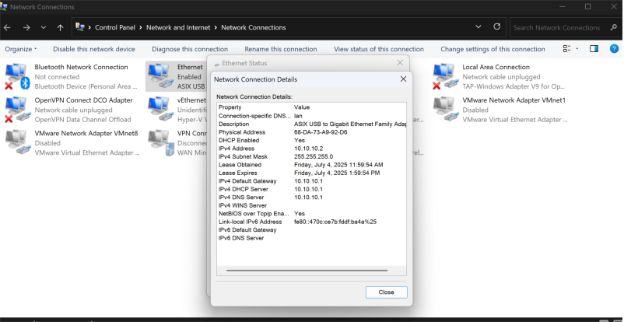

• Save cấu hình và cắm máy tính vào port 24 Switch B test thử

• Như vậy đã cấu hình xong tương tự có thể gán port Access trên các port còn lại theo VLAN mong muốn
