Como configurar a VLAN de voz para otimizar a transmissão de tráfego de voz em switches gerenciáveis ​​e inteligentes da TP-Link usando a nova interface gráfica do usuário (GUI).

Introdução

O tráfego de voz é normalmente mais sensível ao tempo e pode ser mais influenciado pela perda de pacotes do que o tráfego de dados. Você pode configurar a VLAN de Voz (Voice VLAN) para otimizar a transmissão do tráfego de voz. A VLAN de Voz pode alterar a prioridade 802.1p dos pacotes de voz e transmiti-los em uma VLAN desejada.

Requisito de Rede

Como mostra a figura a seguir, dois Telefones IP estão conectados à porta 1/0/1 e à porta 1/0/2 do switch. Um PC está conectado à porta 1/0/3 do switch. O switch está conectado à internet por meio de um roteador através da porta 1/0/4. Os Telefones IP transmitem tráfego de voz, enquanto o PC transmite tráfego de dados. O tráfego de voz requer uma prioridade mais alta do que o tráfego de dados.

Esquema de Configuração

Para atender a esse requisito, você pode configurar da seguinte forma:

1) Crie a VLAN 2 e adicione a porta 1/0/1, a porta 1/0/2 e a porta 1/0/4 à VLAN.

2) Configure a VLAN 2 como VLAN de Voz e defina a prioridade do tráfego de voz como 7.

3) Habilite a VLAN de Voz na porta 1/0/1 e na porta 1/0/2.

Passos de Configuração

Demonstrado com o T2600G-28TS, as seções a seguir fornecem o procedimento de configuração.

Passo 1

Acesse o menu L2 FEATURES > VLAN > 802.1Q VLAN > VLAN Config e clique em Add para carregar a página a seguir. Crie a VLAN 2 para o tráfego de voz. Especifique o nome da VLAN como Voice_VLAN. Não é necessário adicionar as portas que estão conectadas aos Telefones IP. Apenas adicione a porta de uplink 1/0/4 à VLAN 2; por exemplo, aqui a definimos como porta não taguada (untagged). Clique em Create.

Passo 2

Acesse o menu QoS > Voice VLAN > Global Config para carregar a página a seguir. Habilite a VLAN de Voz globalmente. Especifique o ID da VLAN como 2 e defina a prioridade como 7. Clique em Apply.

Passo 3

Acesse o menu QoS > Voice VLAN > Port Config para carregar a página a seguir. Habilite a VLAN de Voz na porta 1/0/1 e na porta 1/0/2. Clique em Apply.

Passo 4

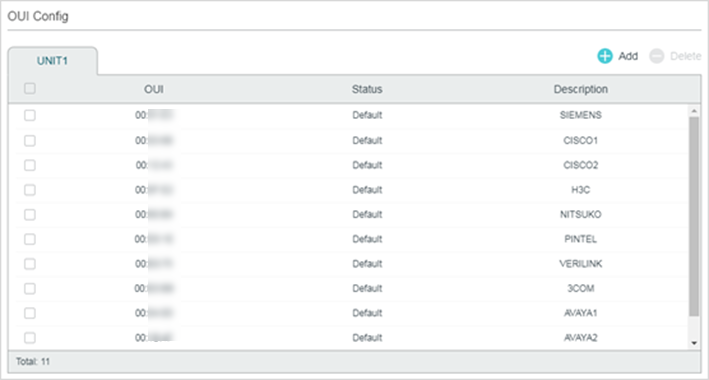

Acesse o menu QoS > Voice VLAN > OUI Config para carregar a página a seguir. Verifique a tabela OUI. Certifique-se de que o endereço OUI do seu dispositivo de voz esteja contido nesta tabela. Se o endereço MAC de origem de um pacote corresponder a um endereço OUI na lista OUI, o switch identificará o pacote como um pacote de voz e o processará com base na configuração da VLAN de Voz.
