Hướng dẫn triển khai Module SFP đồng trên Switch Omada All-Fiber

Giới thiệu

Module SFP đồng (Copper SFP Module) thường tiêu thụ nhiều điện năng và sinh nhiều nhiệt hơn so với Module quang. Do có nhiệt độ hoạt động cao hơn, các Module đồng nên được lắp đặt theo khuyến nghị về vị trí cổng để đảm bảo khả năng tản nhiệt phù hợp và duy trì hoạt động ổn định.

Thông thường, khi triển khai các Switch All-Fiber, có thể cần sử dụng nhiều Module SFP đồng. Bài viết này giới thiệu các khuyến nghị khi triển khai Module SFP đồng trên các Switch Omada All-Fiber.

Yêu cầu

• Switch Omada All-Fiber
• Module SFP đồng (Copper SFP Module)

Cấu hình

Khi triển khai Module đồng, nên duy trì khoảng cách phù hợp giữa các Module liền kề nếu có thể và tuân theo các khuyến nghị lắp đặt phần cứng được cung cấp trong tài liệu của sản phẩm. Việc không tuân thủ các khuyến nghị này có thể làm nhiệt độ tăng cao, từ đó ảnh hưởng đến hiệu suất, độ ổn định hoặc tuổi thọ của Module.

Để biết cách bố trí Module đồng nhằm tránh tình trạng quá nhiệt, vui lòng tham khảo hình minh họa bên dưới.

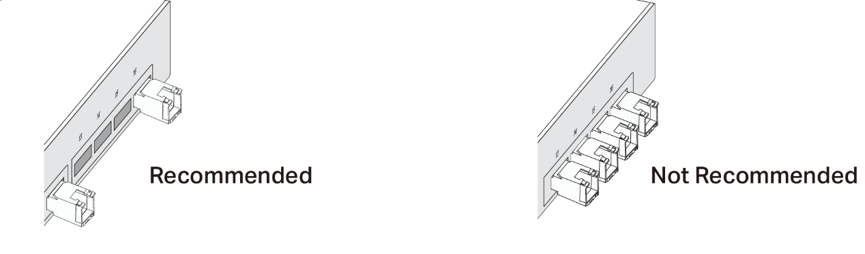

Scenario 1: Khi sử dụng Switch có một hàng khe cắm SFP/SFP+ (ví dụ: SX3016F), khuyến nghị chỉ sử dụng một Module đồng cho mỗi nhóm cổng SFP+. Không khuyến nghị lắp các Module đồng ở các cổng liền kề nhau.

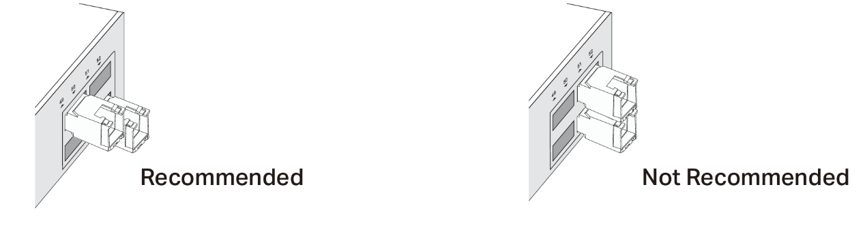

Scenario 2: Khi sử dụng Switch có nhiều hàng khe cắm cổng quang (ví dụ: SX6632YF), khuyến nghị bố trí các Module đồng theo kiểu so le chéo. Không khuyến nghị lắp các Module đồng liền kề nhau theo cùng hàng ngang hoặc hàng dọc.

Sau khi đã đề cập đến cách bố trí các Module đồng trên các khe cắm, tiếp theo chúng ta sẽ xem xét số lượng Module đồng được khuyến nghị lắp đặt. Số lượng này phụ thuộc vào độ cao và nhiệt độ của môi trường triển khai.

Lấy SX6632YF làm ví dụ, yếu tố chính giới hạn số lượng Module Transceiver đồng được hỗ trợ là nhiệt độ môi trường hoạt động.

Nếu nhiệt độ môi trường tối đa tại vị trí triển khai thực tế thấp hơn 50°C, là mức nhiệt độ hoạt động tối đa được quy định trong Datasheet của SX6632YF, thì có thể lắp đặt thêm nhiều Module Transceiver đồng tương ứng với mỗi mức giảm của nhiệt độ môi trường.

Phạm vi nhiệt độ hoạt động: -5°C đến 50°C.

Hỗ trợ tối đa 6 Module 10G RJ45 SFP+. Khuyến nghị để cách một cột giữa mỗi hai Module 10G RJ45 SFP+ nhằm đảm bảo khả năng tản nhiệt. Các ô màu đỏ trong hình bên dưới biểu thị các vị trí có thể lắp đặt Module Transceiver đồng 10G.

Phạm vi nhiệt độ hoạt động: -5°C đến 35°C

Ở nhiệt độ hoạt động từ -5°C đến 35°C và độ cao tối đa 2.000 mét, thiết bị hỗ trợ tối đa 16 Module Transceiver đồng khi được lắp đặt xen kẽ giữa các cổng. Các ô màu đỏ trong hình bên dưới biểu thị các vị trí được khuyến nghị để lắp đặt Module Transceiver đồng 10G.

Phạm vi nhiệt độ hoạt động: -5°C đến 25°C

Ở nhiệt độ hoạt động từ -5°C đến 25°C và độ cao tối đa 2.000 mét, về lý thuyết, tất cả các cổng quang đều hỗ trợ Module Transceiver đồng. Có thể lắp đặt đồng thời tối đa 32 Module Transceiver đồng.

Lưu ý: Tuy nhiên, do thiết kế phần cứng, SX3008F, SG3428XF và SG5428XF được khuyến nghị chỉ sử dụng tối đa 1 Module đồng.

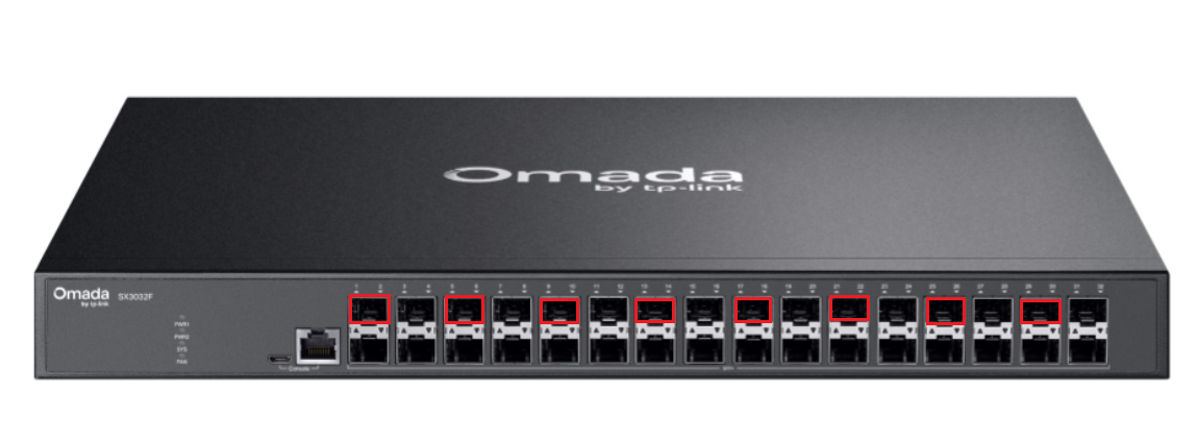

Đối với SX3032F, số lượng khuyến nghị tối đa là 8 Module đồng. Khi lắp đặt, các Module này nên được bố trí cách xa nhau nhiều nhất có thể để đảm bảo khả năng tản nhiệt.

Conclusion

Bằng cách thực hiện theo các hướng dẫn trên, bạn có thể xác định chính xác số lượng và vị trí lắp đặt Module SFP đồng được khuyến nghị trên các Switch Omada All-Fiber, giúp hạn chế tình trạng quá nhiệt và đảm bảo thiết bị hoạt động ổn định.

Để tìm hiểu thêm về từng tính năng và cấu hình, vui lòng truy cập  Support Home để tải xuống hoặc xem tài liệu hướng dẫn của sản phẩm.
