소개

Omada Controller V6 이전에는 컨트롤러에서 스위치를 채택할 때 기본 구성이 스위치에 적용되어 독립 모드에서 수행된 모든 이전 사전 구성을 덮어썼습니다. 이로 인해 관리 VLAN이 기본 VLAN이 아닌 네트워크에 스위치를 채택할 때 불편함이 발생할 수 있습니다. 기본 구성, 특히 기본 VLAN 인터페이스가 스위치에서 수행된 사전 구성을 덮어쓰면 채택 후 연결이 끊기고 복구하기 어려워질 수 있습니다.

Omada Network V6부터는 Omada Network V6와 호환되는 스위치 펌웨어를 사용하는 경우, 다음의 사전 구성이 채택 후 유지되어 실행 중인 네트워크에서 채택 경험이 향상됩니다:

관리 VLAN 및 인터페이스
인터페이스의 정적 IP
정적 경로
포트의 네이티브 VLAN
포트 속도
링크 집계 그룹 (LAG) 설정

요구 사항

Omada 컨트롤러 V6 이상
최신 펌웨어가 설치된 Omada 스위치 (Omada 애자일 스위치 제외)

구성

아래 내용은 위에 나열된 사전 구성이 채택 후 어떻게 유지되는지를 보여주는 예시입니다. 이 예시에서는 VLAN 200과 그 인터페이스가 생성되고 정적 IP 주소가 192.168.200.100으로 설정된 후, 이 VLAN이 관리 VLAN으로 설정됩니다. 컨트롤러는 VLAN 200의 동일한 서브넷 내에 있으므로 스위치는 VLAN 200을 통해서만 컨트롤러와 통신할 수 있습니다.

독립 모드에서 스위치의 사전 구성

관리 VLAN 및 인터페이스(비기본 VLAN), 인터페이스의 정적 IP 주소, 정적 경로, LAG을 구성하고 포트의 네이티브 VLAN 및 포트 속도를 변경합니다.

1단계. 새 VLAN과 그 VLAN 인터페이스를 생성하고, 정적 IP를 설정하고, 이 VLAN을 관리 VLAN으로 설정합니다.

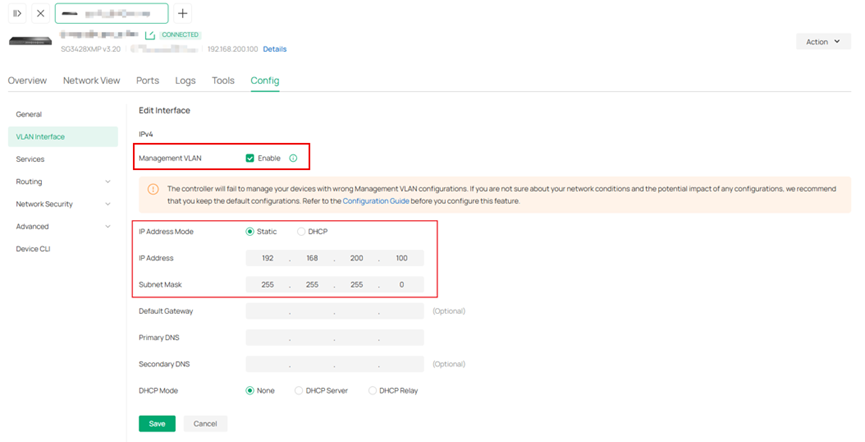

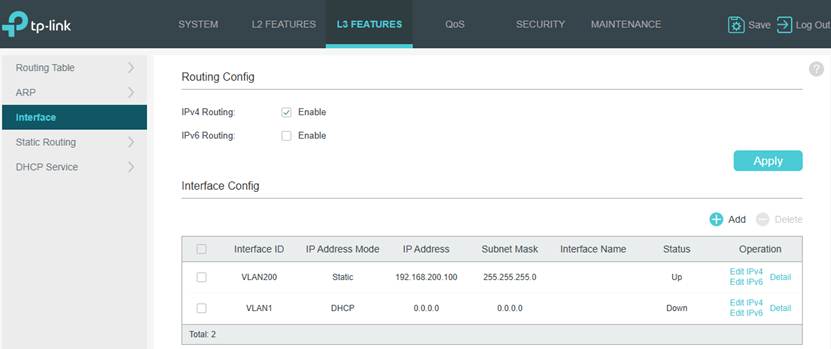

VLAN 인터페이스 및 정적 IP 설정 화면입니다.

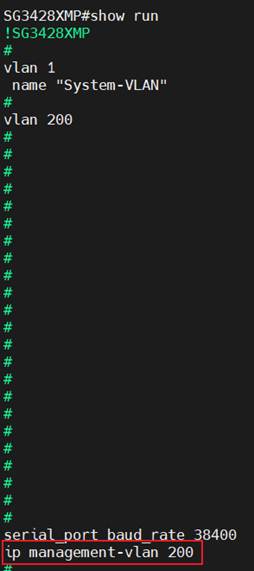

관리 VLAN 상태 표시 화면입니다.

2단계. 정적 경로를 구성합니다.

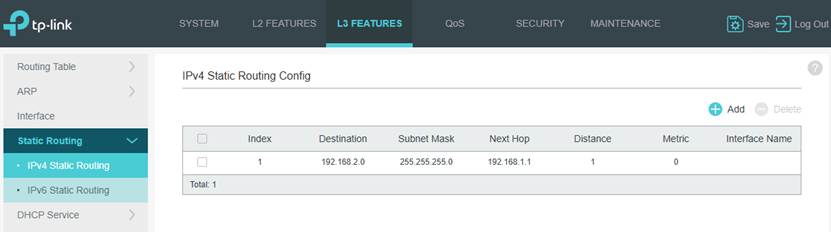

구성된 정적 경로를 보여줍니다.

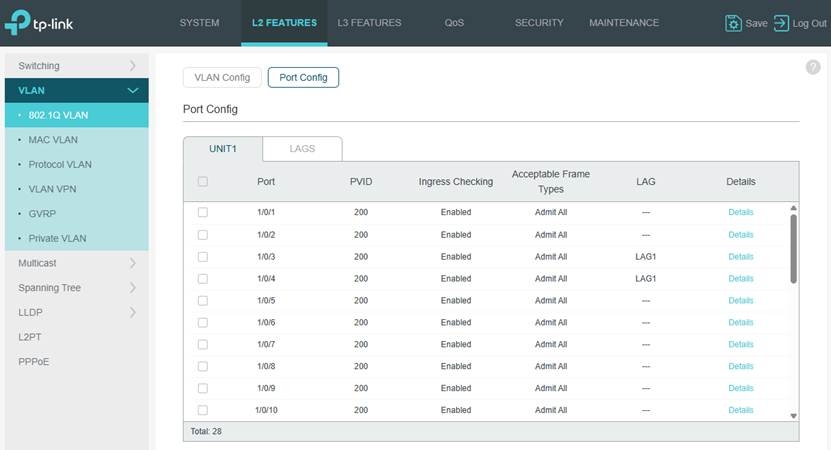

3단계. 포트의 네이티브 VLAN을 구성합니다. 이 예제에서는 포트의 PVID를 200으로 설정하고 포트에서 VLAN 200을 태그가 없는 상태로 설정합니다.

참고: 현재 채택 후 포트 관련 설정을 유지하려면 관리 VLAN이 이 포트의 네이티브 VLAN으로 설정되어야 하며, 이는 이 포트의 관리 VLAN ID를 PVID로 설정하고 이 포트에서 관리 VLAN을 태그가 없는 상태로 설정해야 함을 의미합니다. 이 규칙은 LAG 포트에도 적용되며, 설정을 유지하려면 사용자가 위에서 언급한 구성을 LAG 포트에 추가로 적용해야 하며, LAG 멤버 포트에만 적용하는 것은 효과가 없습니다. 위 요구 사항을 충족하지 않는 포트의 경우, 채택 후 설정이 유지되지 않습니다.

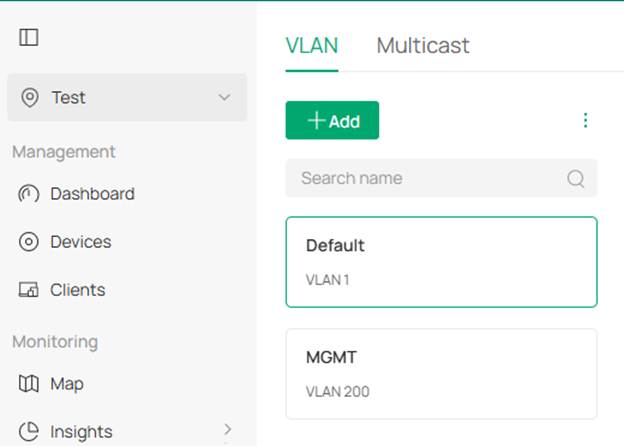

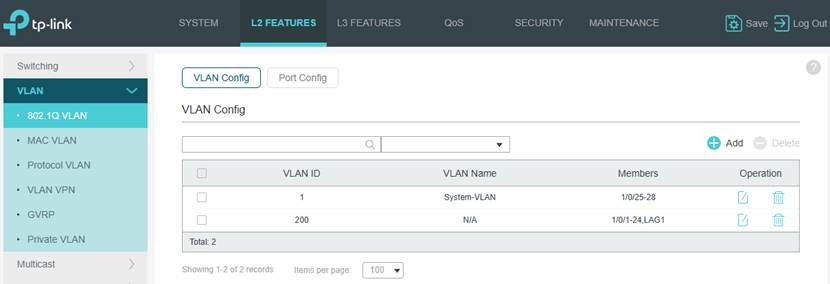

VLAN과 멤버 포트를 보여주는 화면입니다.
